爱普生晶振,贴片晶振,FA-1210AN晶振,压电石英晶振

频率:32.0~37.4MHZ

尺寸:12*10mm

贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.
订购热线:0755-27838351
QQ咨询 点击这里给我发消息

爱普生品牌系列千赫兹的石英晶振,目前占据了中国市场进口近25%的份额,品牌质量,货期,品种,品质是广大用户有目共睹,从MC-146晶振最早期从MP4,MP3收音机模块启用开始,在到国内外各大知名品牌手机,最后应用到国内山寨手机市场,几乎占据80%的手机行业晶振类别,产品本身特点是体积小,耐高温,稳定性能高,排带包装,应用自动贴片方便.爱普生晶振小体积SMD时钟晶体谐振器,是贴片音叉晶体,千赫频率元件,应用于时钟模块,智能手机,全球定位系统,因产品本身体积小,SMD编带型,可应用于高性能自动贴片焊接,被广泛应用到各种小巧的便携式消费电子数码时间产品,环保性能符合ROHS/无铅标准.

爱普生晶振,贴片晶振,FA-12AN晶振,压电石英晶振贴片式高品质石英晶振,低电压启动功率,并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V等,产品被广泛应用于,平板笔记本,GPS系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-Express的SDH / SONET发射基站等领域.符合RoHS/无铅.爱普生晶振,贴片石英晶振,FA-12AN晶振,压电石英晶振.

晶振高真空退火处理是消除高品质石英晶振在加工过程中产生的应力及轻微表面缺陷.在PLC控制程序中输入已设计好的温度曲线,使真空室温度跟随设定曲线对晶体组件进行退火,石英晶振通过合理的真空退火技术可提高晶振主要参数的稳定性

西铁城晶振

单位

FA-1210AN晶振

石英晶振基本条件

标准频率

f_nom

    32.00~37.4MHZ

标准频率

储存温度

T_stg

-40°C +125°C

裸存

工作温度

T_use

-40°C +58°C

标准温度

激励功率

DL

0.5μW Max.

推荐:1μW 100μW

频率公差

f_— l

/±10ppm(标准)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.muratacrystal.com/

频率温度特征

f_tem

±30 × 10-6/-20°C +70°C

超出标准的规格请联系我们.

负载电容

CL

6pF /

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±3× 10-6 / year Max.

+25°C,第一年

爱普生3.2 x 2.5 x 0.6mm晶振系列编码表:

        原厂编码
    尺寸
        型号
   频率
             频率公差
X1E0000210019 3.2 x 2.5 x 0.6mm TSX-3225 16.000000 MHz +/-9 ppm
X1E0000210047 3.2 x 2.5 x 0.6mm TSX-3225 20.000000 MHz +/-20 ppm
X1E0000210048 3.2 x 2.5 x 0.6mm TSX-3225 24.000000 MHz +/-20 ppm
X1E0000210052 3.2 x 2.5 x 0.6mm TSX-3225 16.000000 MHz +/-18 ppm
X1E0000210111 3.2 x 2.5 x 0.6mm TSX-3225 16.000000 MHz +/-10 ppm

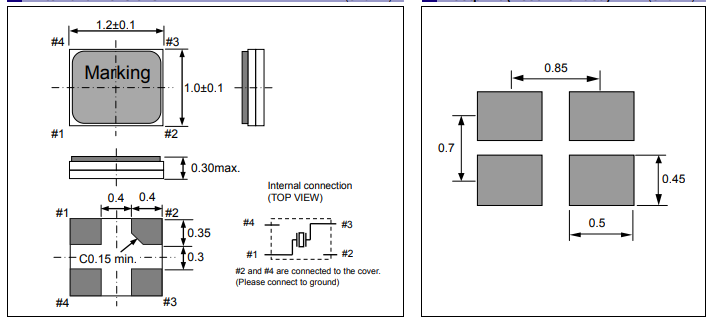

FA-1210AN 1210

日本进口晶振产品支持自动贴装,但还是请预先基于所使用的搭载机实施搭载测试,确认其对特性没有影响. 在切断工序等会导致基板发生翘曲的工序中,请注意避免翘曲影响到产品的特性以及软焊. 基于超声波焊接的贴装以及加工会使得贴片晶体产品(谐振器、振荡器、滤波器)内部传播过大的振动,有可能导致特性老化以及引起不振荡,因此不推荐使用.

引线类型产品

当引线弯折、成型以及贴装到印制电路板时,请注意避免对基座玻璃部分施加压力.否则有可能导致玻璃出现裂痕,从而引起性能劣化.
