爱普生晶振,贴片晶振,FA-238晶振Q22FA23800001晶振.

频率:16~60MHZ

尺寸:3.2*2.5mm

贴片晶振本身体积小,超薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型表面贴片晶振型,是标准的石英晶体谐振器,适用于宽温范围的电子数码产品,家电电器及MP3,MP4,播放器,单片机等领域.

订购热线:0755-27838351
QQ咨询 点击这里给我发消息

爱普生品牌系列千赫兹的贴片石英晶振,目前占据了中国市场进口近25%的份额,品牌质量,货期,品种,品质是广大用户有目共睹,从MC-146晶振最早期从MP4,MP3收音机模块启用开始,在到国内外各大知名品牌手机,最后应用到国内山寨手机市场,几乎占据80%的手机行业晶振类别,产品本身特点是体积小,耐高温,稳定性能高,排带包装,应用自动贴片方便.爱普生晶振小体积SMD时钟晶体谐振器,是贴片音叉晶体.爱普生晶振,,贴片晶振,FA-238晶振Q22FA23800001晶振.

我们的活动、产品和服务首先要遵守和符合有关环境的法律和其他环境要求.努力探索生产中所使用的有毒有害物质的替代,本着污染预防的思想,使我们的高品质石英晶振,压控振荡器, 晶振,石英晶振更趋于绿色,提高本公司的社会形象.

爱普生晶振,贴片晶振,FA-238晶振Q22FA23800001晶振.小型的表面贴片型石英晶体振荡器,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高温回流温度曲线要求.

超小型石英贴片晶振晶片的设计:石英晶片的长宽尺寸已要求在±0.002mm内,由于贴片晶振晶片很小导致晶体的各类寄生波(如长度伸缩振动,面切变振动)与主振动(厚度切变振动)的耦合加强,从而造成如若石英晶振晶片的长度或宽度尺寸设计不正确、使得振动强烈耦合导致压电石英晶振的晶片不能正常工作.

西铁城晶振

单位

FA-238晶振

石英晶振基本条件

标准频率

f_nom

    16~60MHZ

标准频率

储存温度

T_stg

-40°C +125°C

裸存

工作温度

T_use

-40°C +85°C

标准温度

激励功率

DL

0.5μW Max.

推荐:1μW 100μW

频率公差

f_— l

/±10ppm/±50ppm(标准)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息, http://www.tydz99.com/

频率温度特征

f_tem

±30 × 10-6/-20°C +70°C

超出标准的规格请联系我们.

负载电容

CL

7pF /

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±3× 10-6 / year Max.

+25°C,第一年

爱普生FA238晶振系列编码表:

 编码
尺寸 型号 频率 工作温度
Q22FA23800001
3.2 x 2.5 x 0.7 mm FA-238 20.000000 MHz +/-30 ppm
Q22FA23800002
3.2 x 2.5 x 0.7 mm FA-238 20.000000 MHz +/-30 ppm
Q22FA23800011
3.2 x 2.5 x 0.7 mm FA-238 16.934400 MHz +/-30 ppm
Q22FA23800013
3.2 x 2.5 x 0.7 mm FA-238 25.000000 MHz +/-30 ppm
Q22FA23800022
3.2 x 2.5 x 0.7 mm FA-238 27.000000 MHz +/-30 ppm

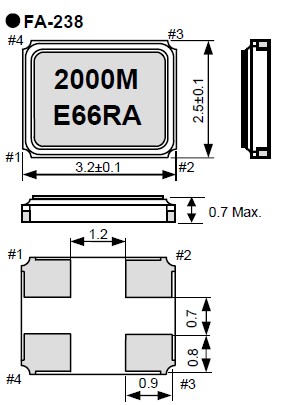

FA-238

超声波清洗

(1)使用AT-切割晶体和表面声波9SAW谐振器/声表面滤波器的产品,可以通过超声波进行清洗.但是,在某些条件下, 晶体特性可能会受到影响,而且内部线路可能受到损坏.确保已事先检查系统的适用性.

(2)使用音叉谐振器和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为晶体可能受到破坏.

(3)请勿清洗开启式产品.

(4)对于可清洗产品,应避免使用可能对石英水晶谐振器产生负面影响的清洗剂或溶剂等.

(5)焊料助焊剂的残留会吸收水分并凝固.这会引起诸如位移等其它现象.这将会负面影响晶振的可靠性和质量.请清理残余的助焊剂并烘干PCB.
