爱普生晶振,,贴片晶振,FA2016AN晶振,X1E0003510001晶振.

频率：24~50MHZ

尺寸：2.0*1.6mm

2016进口晶振,是目前晶振中体积最小的一款,产品本身带温度补偿作用的晶体振荡器,该体积产品最适合于GPS,以及卫星通讯系统,智能电话等多用途的高稳定的频率温度特性晶振.为对应低电源电压的产品.贴片石英晶振外观使用金属材料封装的,具有高稳定性,高可靠性的石英晶体谐振器,晶振外观本身使用金属封装,充分的密封性能,可确保其高可靠性.

订购热线：0755-27838351

爱普生晶振环境管理体系：在每一个压电石英晶振运行部门,实施支持方针的系统的环境管理工具.我们将确保适当的人力资源和充分的财力保障.每年我们都将建立可测量的环境管理以及行为改进的目标和指标.

我们的活动、产品和服务首先要遵守和符合有关环境的法律和其他环境要求.努力探索生产中所使用的有毒有害物质的替代,本着污染预防的思想,使我们的石英晶振更趋于绿色,提高本公司的社会形象.爱普生晶振,贴片晶振,FA2016AN晶振,X1E0003510001晶振.

爱普生晶振,贴片晶振,FA2016AN晶振,X1E0003510001晶振.贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用.

石英晶振高精度晶片的抛光技术:贴片晶振是目前晶片研磨技术中表面处理技术的最高技术,最终使贴片晶振晶片表面更光洁,平行度及平面度更好,降低谐振电阻,提高Q值.从而达到一般研磨所达不到的产品性能,使石英晶振的等效电阻等更接近理论值,使晶振可在更低功耗下工作.使用先进的牛顿环及单色光的方法去检测晶片表面的状态.爱普生晶振,贴片晶振.爱普生晶振,,贴片晶振,FA2016AN晶振,X1E0003510001晶振.

西铁城晶振	单位	FA2016AN晶振	石英晶振基本条件
标准频率	f_nom	24~54MHZ	标准频率
储存温度	T_stg	-40°C ～ +125°C	裸存
工作温度	T_use	-40°C ～ +85°C	标准温度
激励功率	DL	0.5μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	/±10ppm/±30ppm(标准)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.muratacrystal.com/
频率温度特征	f_tem	±30 × 10^-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	6pF /	不同负载要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±3× 10^-6 / year Max.	+25°C,第一年

爱普生FA2016AN晶振系列编码表:

原厂编码

尺寸

型号

频率

频率公差

X1E0003510001

2 x 1.6 x 0.5mm

FA2016AN

30.000000 MHz

+/-30 ppm

X1E0003510002

2 x 1.6 x 0.5mm

FA2016AN

25.000000 MHz

+/-30 ppm

X1E0003510006

2 x 1.6 x 0.5mm

FA2016AN

24.000000 MHz

+/-20 ppm

X1E0003510014

2 x 1.6 x 0.5mm

FA2016AN

24.000000 MHz

+/-10 ppm

X1E0003510015

2 x 1.6 x 0.5mm

FA2016AN

24.000000 MHz

+/-10 ppm

X1E0003510016

2 x 1.6 x 0.5mm

FA2016AN

24.576000 MHz

+/-10 ppm

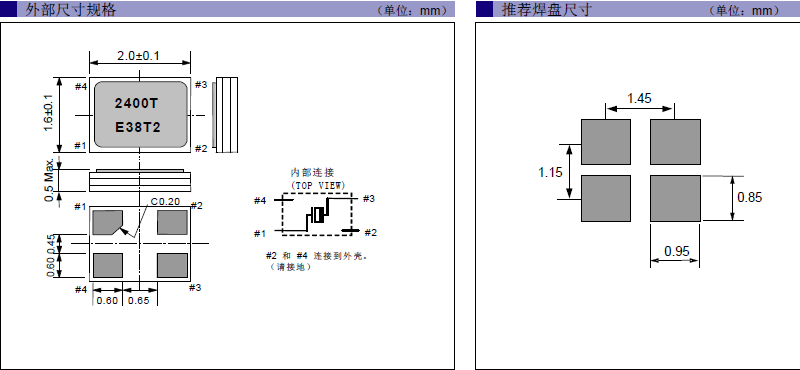

FA2016AN 2016

清洗

关于一般清洗液的使用以及超声波清洗没有问题,但这仅仅是对单个石英晶体产品进行试验所得的结果,因此请根据实际使用状态进行确认.由于音叉谐振器的频率范围和超声波清洗机的清洗频率很近,容易受到共振破坏,因此请尽可能避免超声波清洗.若要进行超声波清洗,必须事先根据实际使用状态进行确认.

通电

不建议从中间电位和/或极快速通电,否则会导致晶体无法产生振荡和/或非正常工作.晶振的软焊温度条件被设计成可以和普通电子零部件同时作业,但如果是超过规格以上的高温,则频率有可能发生较大的变化,因此请避免不必要的高温度.有关SMD产品的回流焊焊接温度描述,请参照“表面贴装型晶体产品的回流焊焊接温度描述”.
