爱普生LVDS输出晶振,X1G0042410007,SG3225VAN交换机6G晶振
频率:106.250000MHz
尺寸:3.2x2.5mm
爱普生LVDS输出晶振,X1G0042410007,SG3225VAN交换机6G晶振,日本进口晶振,EPSON爱普生株式会社,晶振型号:SG3225VAN,编码为:X1G0042410007,频率为:106.250000MHz,小体积晶振尺寸:3.2x2.5mm,六脚贴片晶振,LVDS输出差分晶体振荡器,有源晶振,石英晶体振荡器,石英晶振,该差分晶振能够输出差分信号的晶振,输出差分信号使用2种相位彼此完全相反的信号,从而消除了共模噪声,并产生一个更高性能的系统。SG3225VAN具有超小型,轻薄型,低抖动,低功耗,低电源电压,低耗能,低相位噪声,低电平等特点。广泛应用于通讯设备、机顶盒、光端机、安防设备、路由器/交换机、仪器仪表、SATA,SAS,光纤通信,10G以太网及各种频率控制设备上。

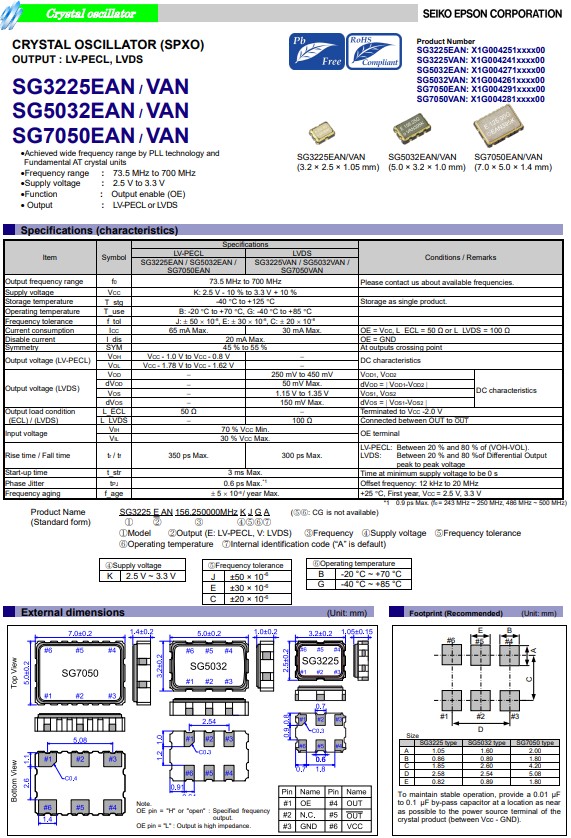

	 爱普生LVDS输出晶振,X1G0042410007,SG3225VAN交换机6G晶振 ,参数表
爱普生LVDS输出晶振,X1G0042410007,SG3225VAN交换机6G晶振 ,参数表






					Item


					Symbol


					Specifications


					Condition/Remarks




					LV-PECL


					LVDS




					SG3225EAN


					SG3225VAN




					SG5032EAN


					SG5032VAN




					SG7050EAN


					SG7050VAN




					Output frequency range


					f0


					73.5 MHz to 700 MHz


					Please contact us about available frequencies.




					Supply voltage


					VCC


					K : 2.5 V to 3.3 V


					VCC = ±10 %




					Storage temperature


					T_stg


					-40 °C to +125 °C


					Store as bare product.




					Operating temperature


					T_use


					B : -20 °C to +70 °C






					G : -40 °C to +85 °C




					Frequency tolerance


					f_tol


					C : ±20 × 10-6






					E : ±30 × 10-6




					J : ±50 × 10-6




					Current consumption


					ICC


					65 mA Max.


					30 mA Max.


					OE = VCC




					L_ECL = 50 Ω or L_LVDS = 100 Ω




					f0 = 700 MHz




					Disable current


					I_dis


					20 mA Max.


					OE = GND




					Symmetry


					SYM


					45 % to 55 %


					At outputs crossing point




					Output voltage


					VOH


					VCC - 1.0 V to VCC - 0.8 V


					-


					DC characteristics




					(LV-PECL)


					VOL


					VCC - 1.78 V to VCC -1.62 V


					-




					Output voltage


					VOD


					-


					250 mV to 450 mV


					VOD1 , VOD2


					DC characteristics




					(LVDS)


					dVOD


					-


					50 mV Max.


					dVOD = | VOD1 - VOD2 |






					VOS


					-


					1.15 V to 1.35 V


					VOS1 , VOS2






					dVOS


					-


					150 mV Max.


					dVOS = | VOS1 - VOS2 |




					Output load condition


					L_ECL


					50 Ω


					-


					Terminated to VCC - 2.0 V




					(ECL)/(LVDS)


					L_LVDS


					-


					100 Ω


					Connected between OUT to OUT




					Input voltage


					VIH


					70 % VCC Min.


					OE terminal




					VIL


					30 % VCC Max.




					Rise time / Fall time


					tr/tf


					350 ps Max.


					-


					Between 20 % and 80 % of ( VOH - VOL )




					-


					300 ps Max.


					Between 20 % and 80 %of Differential Output peak to peak voltage.




					Start-up time


					t_str


					3ms Max.


					Time at minimum supply voltage to be 0 s




					Phase Jitter


					tPJ


					0.6 ps Max. *1


					Offset frequency : 12 kHz to 20 MHz




					Frequency aging


					f_aging


					±5 × 10-6 / year Max.


					+25 °C , VCC = 2.5 V or 3.3 V





					First year.

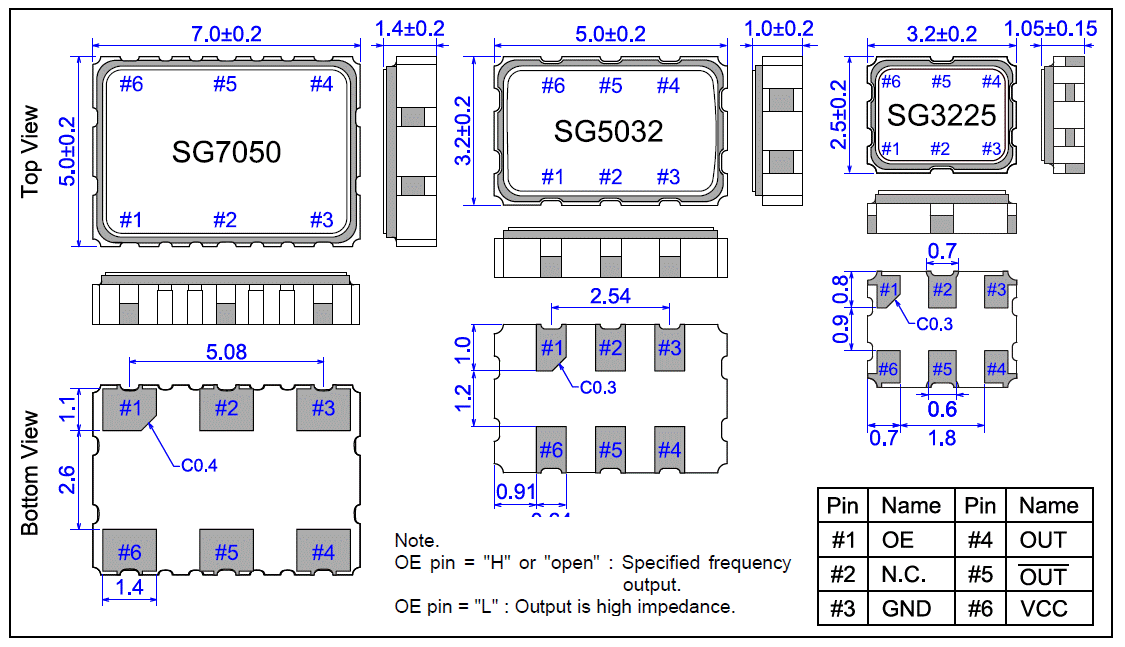

 爱普生LVDS输出晶振,X1G0042410007,SG3225VAN交换机6G晶振,尺寸图
爱普生LVDS输出晶振,X1G0042410007,SG3225VAN交换机6G晶振,尺寸图

爱普生LVDS输出晶振,X1G0042410007,SG3225VAN交换机6G晶振
LVDS(Low Voltage Differential Signaling),差分输出晶振,它是一种低摆幅的差分信号技术,它使得信号能够在差PCB线对或平衡电缆上以几百的Mbps的速率传输,其低压幅以及低电流驱动输出实现了低噪声以及低功耗。LVDS(Low Voltage Differential Signaling)是一种小振幅差分信号技术,LVDS信号传输一般由三部分组成:差分信号发送器,差分信号互联器,差分信号接收器。

| 晶振料号 | 品牌 | 型号 | 频率 | 尺寸 | 输出方式 | 电源电压 |
| X1G0042410001 | EPSON晶振 | SG3225VAN | 125.000000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V |
| X1G0042410002 | EPSON晶振 | SG3225VAN | 125.006250 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V |
| X1G0042410004 | EPSON晶振 | SG3225VAN | 100.000000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V |
| X1G0042410005 | EPSON晶振 | SG3225VAN | 200.000000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V |
| X1G0042410006 | EPSON晶振 | SG3225VAN | 400.000000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V |
| X1G0042410007 | EPSON晶振 | SG3225VAN | 106.250000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V |
| X1G0042410008 | EPSON晶振 | SG3225VAN | 212.500000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V |
| X1G0042410009 | EPSON晶振 | SG3225VAN | 74.250000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V |
| X1G0042410010 | EPSON晶振 | SG3225VAN | 148.500000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V |
| X1G0042410011 | EPSON晶振 | SG3225VAN | 75.000000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V |
| X1G0042410012 | EPSON晶振 | SG3225VAN | 150.000000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V |
| X1G0042410014 | EPSON晶振 | SG3225VAN | 156.250000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V |
| X1G0042410015 | EPSON晶振 | SG3225VAN | 312.500000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V |
| X1G0042410016 | EPSON晶振 | SG3225VAN | 312.515625 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V |
| X1G0042410017 | EPSON晶振 | SG3225VAN | 161.132800 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V |
| X1G0042410020 | EPSON晶振 | SG3225VAN | 125.000000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V |
| X1G0042410021 | EPSON晶振 | SG3225VAN | 125.006250 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V |
| X1G0042410023 | EPSON晶振 | SG3225VAN | 100.000000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V |
| X1G0042410024 | EPSON晶振 | SG3225VAN | 200.000000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V |
| X1G0042410025 | EPSON晶振 | SG3225VAN | 400.000000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V |
| X1G0042410026 | EPSON晶振 | SG3225VAN | 106.250000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V |
| X1G0042410027 | EPSON晶振 | SG3225VAN | 212.500000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V |
| X1G0042410028 | EPSON晶振 | SG3225VAN | 74.250000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V |
| X1G0042410029 | EPSON晶振 | SG3225VAN | 148.500000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V |
| X1G0042410030 | EPSON晶振 | SG3225VAN | 75.000000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V |
| X1G0042410031 | EPSON晶振 | SG3225VAN | 150.000000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V |
| X1G0042410033 | EPSON晶振 | SG3225VAN | 156.250000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V |
| X1G0042410034 | EPSON晶振 | SG3225VAN | 312.500000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V |
| X1G0042410035 | EPSON晶振 | SG3225VAN | 312.515625 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V |
| X1G0042410036 | EPSON晶振 | SG3225VAN | 161.132800 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V |
| X1G0042410039 | EPSON晶振 | SG3225VAN | 125.000000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V |
| X1G0042410040 | EPSON晶振 | SG3225VAN | 125.006250 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V |
| X1G0042410042 | EPSON晶振 | SG3225VAN | 100.000000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V |
| X1G0042410043 | EPSON晶振 | SG3225VAN | 200.000000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V |
| X1G0042410044 | EPSON晶振 | SG3225VAN | 400.000000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V |
| X1G0042410045 | EPSON晶振 | SG3225VAN | 106.250000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V |
| X1G0042410046 | EPSON晶振 | SG3225VAN | 212.500000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V |
| X1G0042410047 | EPSON晶振 | SG3225VAN | 74.250000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V |
| X1G0042410048 | EPSON晶振 | SG3225VAN | 148.500000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V |
| X1G0042410049 | EPSON晶振 | SG3225VAN | 75.000000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V |
| X1G0042410050 | EPSON晶振 | SG3225VAN | 150.000000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V |
| X1G0042410052 | EPSON晶振 | SG3225VAN | 156.250000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS振荡器 | 2.250 to 3.630 V |
| X1G0042410053 | EPSON晶振 | SG3225VAN | 312.500000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V |
| X1G0042410054 | EPSON晶振 | SG3225VAN | 312.515625 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V |
| X1G0042410055 | EPSON晶振 | SG3225VAN | 161.132800 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V |
| X1G0042410058 | EPSON晶振 | SG3225VAN | 125.000000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V |
| X1G0042410059 | EPSON晶振 | SG3225VAN | 125.006250 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V |
| X1G0042410061 | EPSON晶振 | SG3225VAN | 100.000000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V |
| X1G0042410062 | EPSON晶振 | SG3225VAN | 200.000000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V |
| X1G0042410063 | EPSON晶振 | SG3225VAN | 400.000000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V |
| X1G0042410064 | EPSON晶振 | SG3225VAN | 106.250000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V |
| X1G0042410065 | EPSON晶振 | SG3225VAN | 212.500000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V |
| X1G0042410066 | EPSON晶振 | SG3225VAN | 74.250000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V |
| X1G0042410067 | EPSON晶振 | SG3225VAN | 148.500000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V |
| X1G0042410068 | EPSON晶振 | SG3225VAN | 75.000000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V |
| X1G0042410069 | EPSON晶振 | SG3225VAN | 150.000000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V |
| X1G0042410071 | EPSON晶振 | SG3225VAN | 156.250000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V |
| X1G0042410072 | EPSON晶振 | SG3225VAN | 312.500000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V |
| X1G0042410073 | EPSON晶振 | SG3225VAN | 312.515625 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V |
| X1G0042410074 | EPSON晶振 | SG3225VAN | 161.132800 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V |
| X1G0042410079 | EPSON晶振 | SG3225VAN | 50.000000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V |
| X1G0042410080 | EPSON晶振 | SG3225VAN | 68.750000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V |
| X1G0042410083 | EPSON晶振 | SG3225VAN | 50.000000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V |
| X1G0042410084 | EPSON晶振 | SG3225VAN | 68.750000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V |
| X1G0042410087 | EPSON晶振 | SG3225VAN | 50.000000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V |
| X1G0042410088 | EPSON晶振 | SG3225VAN | 68.750000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V |
| X1G0042410092 | EPSON晶振 | SG3225VAN | 68.750000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V |
| X1G0042410100 | EPSON晶振 | SG3225VAN | 133.333333 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V |
| X1G0042410101 | EPSON晶振 | SG3225VAN | 148.350000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V |
| X1G0042410102 | EPSON晶振 | SG3225VAN | 114.285000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V |
| X1G0042410103 | EPSON晶振 | SG3225VAN | 250.000000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V |
| X1G0042410104 | EPSON晶振 | SG3225VAN | 350.000000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V |
| X1G0042410105 | EPSON晶振 | SG3225VAN | 80.000000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V |
| X1G0042410106 | EPSON晶振 | SG3225VAN | 98.304000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V |
| X1G0042410108 | EPSON晶振 | SG3225VAN | 297.000000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V |
