EPSON物联网6G晶振,X1G0058810002,SG2520EGN低相位噪声振荡器

频率：156.250000 MHz

尺寸：2.5x2.0x0.84mm

EPSON物联网6G晶振,X1G0058810002,SG2520EGN低相位噪声振荡器，日本进口晶振，EPSON爱普生晶振，型号SG2520EGN，编码为：X1G0058810002，频率：156.250000 MHz，小体积晶振尺寸为2.5x2.0x0.84mm，六脚贴片晶振，SPXO晶体振荡器，LV-PECL输出差分晶体振荡器，有源晶振，石英晶振，具有低抖动，低功耗，低损耗，低相位噪声，低电源电压，低电平等特点，能够轻易识别网络信号以及精确的处理双极信号。应用于：通讯设备，基站、光传输设备，服务器，物联网，路由器/交换机、无线网络，蓝牙模块，仪器仪表，机顶盒，光端机，光模块，以太网，安防设备及各种频率控制设备上。

订购热线：0755-27838351

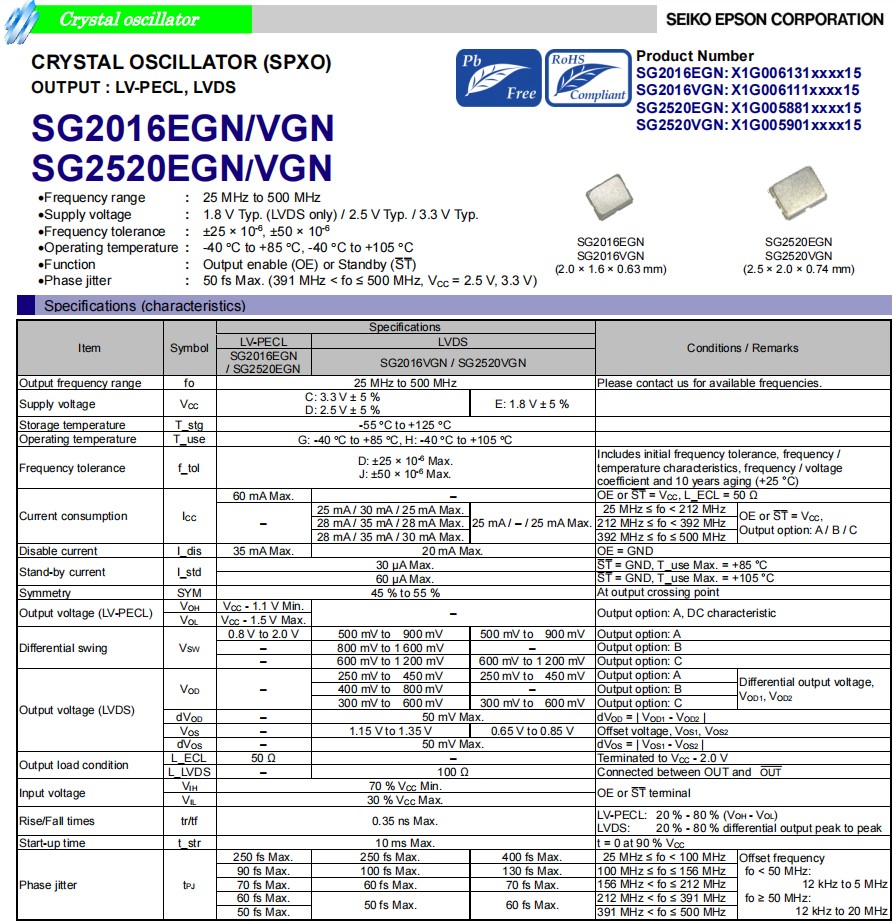

EPSON物联网6G晶振,X1G0058810002,SG2520EGN低相位噪声振荡器，参数表

Item	Symbol	Specifications
		LV-PECL		LVDS		Conditions / Remarks
		SG2016EGN	SG2016VGN / SG2520VGN
		/ SG2520EGN
Output frequency range	fo	25 MHz to 500 MHz				Please contact us for available frequencies.
Supply voltage	VCC	C: 3.3 V ± 5 % D: 2.5 V ± 5 %			E: 1.8 V ± 5 %
Storage temperature	T_stg	-55℃ to +125℃
Operating temperature	T_use	G: -40℃ to +85℃, H: -40℃ to +105℃
Frequency tolerance	f_tol	D: ±25 × 10-6 Max. J: ±50 × 10-6 Max.				Includes initial frequency tolerance, frequency /
						temperature characteristics, frequency / voltage coefficient and 10 years aging (+25℃)
Current consumption		60 mA Max.	–			OE or S? T? = VCC, L_ECL = 50 Ω
	ICC		25 mA / 30 mA / 25 mA Max.		25 mA / – / 25 mA Max.	25 MHz ≤ fo < 212 MHz	OE or S? T? = VCC, Output option: A / B / C
		–	28 mA / 35 mA / 28 mA Max.			212 MHz ≤ fo < 392 MHz
			28 mA / 35 mA / 30 mA Max.			392 MHz ≤ fo ≤ 500 MHz
Disable current	I_dis	35 mA Max.	20 mA Max.			OE = GND
Stand-by current	I_std	30 μA Max.				S? T? = GND, T_use Max. = +85℃
		60 μA Max.				S? T? = GND, T_use Max. = +105℃
Symmetry	SYM	45 % to 55 %				At output crossing point
Output voltage (LV-PECL)	VOH	VCC - 1.1 V Min.	–			Output option: A, DC characteristic
	VOL	VCC - 1.5 V Max.
Differential swing	VSW	0.8 V to 2.0 V	500 mV to 900 mV		500 mV to 900 mV	Output option: A
		–	800 mV to 1 600 mV		–	Output option: B
		–	600 mV to 1 200 mV		600 mV to 1 200 mV	Output option: C
	VOD		250 mV to 450 mV		250 mV to 450 mV	Output option: A	Differential output voltage, VOD1, VOD2
Output voltage (LVDS)		–	400 mV to 800 mV		–	Output option: B
			300 mV to 600 mV		300 mV to 600 mV	Output option: C
	dVOD	–	50 mV Max.			dVOD = \| VOD1 - VOD2 \|
	VOS	–	1.15 V to 1.35 V		0.65 V to 0.85 V	Offset voltage, VOS1, VOS2
	dVOS	–	50 mV Max.			dVOS = \| VOS1 - VOS2 \|
Output load condition	L_ECL	50 Ω	–			Terminated to VCC - 2.0 V
	L_LVDS	–	100 Ω			Connected between OUT and OUT
Input voltage	VIH	70 % VCC Min.				OE or S? T? terminal
	VIL	30 % VCC Max.
Rise/Fall times	tr/tf	0.35 ns Max.				LV-PECL: 20 % - 80 % (VOH - VOL)
						LVDS: 20 % - 80 % differential output peak to peak
Start-up time	t_str	10 ms Max.				t = 0 at 90 % VCC
Phase jitter	tPJ	250 fs Max.	250 fs Max.		400 fs Max.	25 MHz ≤ fo < 100 MHz	Offset frequency
		90 fs Max.	100 fs Max.		130 fs Max.	100 MHz ≤ fo ≤ 156 MHz	fo < 50 MHz:
		70 fs Max.	60 fs Max.		70 fs Max.	156 MHz < fo ≤ 212 MHz	12 kHz to 5 MHz
		60 fs Max.	50 fs Max.		60 fs Max.	212 MHz < fo ≤ 391 MHz	fo ≥ 50 MHz:
		50 fs Max.				391 MHz < fo ≤ 500 MHz	12 kHz to 20 MHz

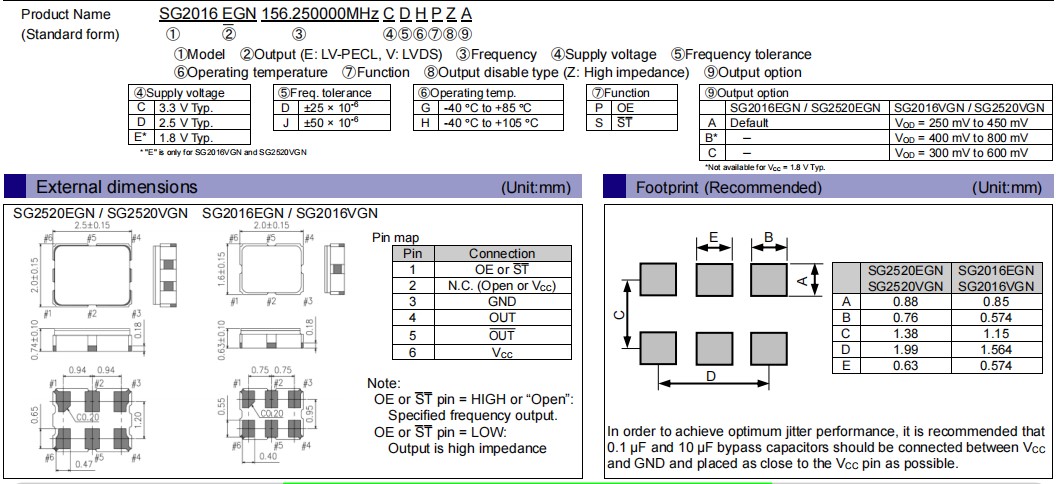

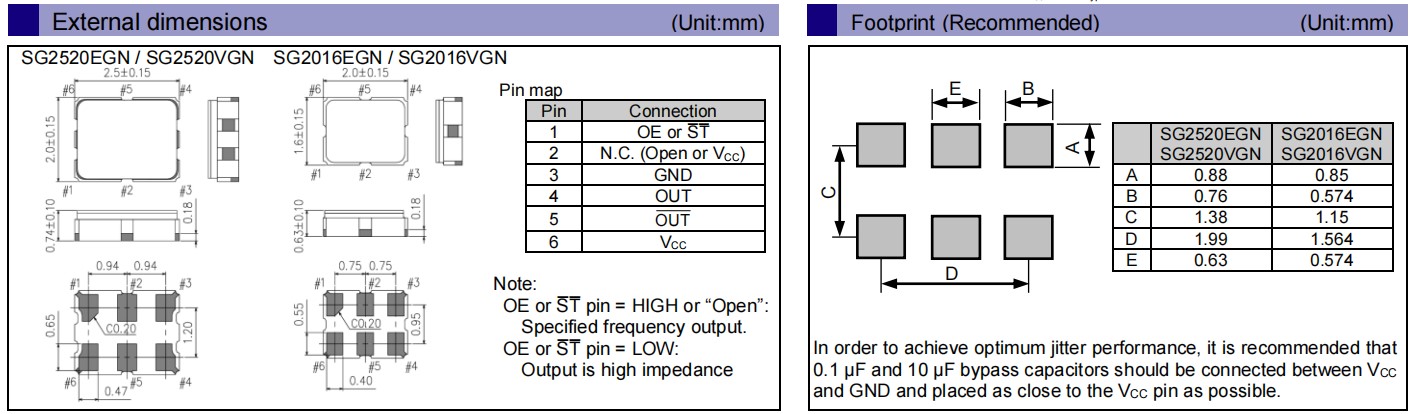

EPSON物联网6G晶振,X1G0058810002,SG2520EGN低相位噪声振荡器，尺寸图

EPSON物联网6G晶振,X1G0058810002,SG2520EGN低相位噪声振荡器

晶振，作为电子产品的心脏部分，为电路提供稳定，持续的时钟信号，我们可能并不陌生，但具体细分到普通晶振（单端），差分晶振可能大家就有些分不清楚了，尤其是差分晶振。
我们所谓的单端或差分，主要是指输出模式，单端一般是CMOS，TTL电平信号，只需要一根线输出就好了，优点是走线方便，但缺点也很明显，就是抗干扰能力差，不适合高速信号（100MHz以上）。
差分晶振一般是LVDS，LVPECL等信号，需要两根线输出。优点是抗干扰能力强，缺点是布线需要注意。
单端模式是不支持高速应用的，如：125MHz，200MHz及以上，主要原因以下三点：
(1)，电平幅度大，信号高低电平之间的转换时间长，不适用于传输频率达到100MHz以上的信号
(2)，输出信号为单端信号（一条线），传输路径易受到干扰，不利于长线传输
(3)，功耗大，大家都知道TTL器件的静态功耗较大，即使静态功耗小的CMOS器件，由于电平摆幅宽，其动态功耗也偏大。
差分信号则是两条线传输，会输出一组振幅相同，相位相反的信号。而接收端则会根据两个信号的电压差值来判断逻辑状态，所以在高速通信中，差分信号的抗干扰特性是明显优于单端信号的。
差分晶振与普通晶振的区别：
1，首先是管脚封装不同，普通晶振是4脚，差分晶振是6脚贴片晶振
2，其次是输出信号不同，普通晶振是单端输出，差分晶振则是差分输出
3，应用场合不同，普通晶振用于低速（100MHz以下），差分晶振用于高速（100MHz以上）
4，抗干扰能力也不同，差分晶振的信号抗干扰能力明显要优于普通晶振
5，价格不同，差分晶振的价格要远高于普通晶振。

SG2016EGN，SG2016VGN SG2520EGN,SG2520VGN -1

晶振料号	型号	频率	尺寸	输出方式	电源电压	工作温度
X1G0058810001	SG2520EGN	156.250000 MHz	2.50 x 2.00 x 0.84 mm	LV-PECL	3.135 to 3.465 V	-40 to 85 °C
X1G0058810002	SG2520EGN	156.250000 MHz	2.50 x 2.00 x 0.84 mm	LV-PECL	3.135 to 3.465 V	-40 to 85 °C
X1G0058810003	SG2520EGN	156.250000 MHz	2.50 x 2.00 x 0.84 mm	LV-PECL	2.375 to 2.625 V	-40 to 85 °C
X1G0058810005	SG2520EGN	156.250000 MHz	2.50 x 2.00 x 0.84 mm	LV-PECL	3.135 to 3.465 V	-40 to 105 °C
X1G0059010001	SG2520VGN	156.250000 MHz	2.50 x 2.00 x 0.84 mm	LVDS	3.135 to 3.465 V	-40 to 85 °C
X1G0059010002	SG2520VGN	156.250000 MHz	2.50 x 2.00 x 0.84 mm	LVDS	1.710 to 1.890 V	-40 to 85 °C
X1G0059010003	SG2520VGN	156.250000 MHz	2.50 x 2.00 x 0.84 mm	LVDS	2.375 to 2.625 V	-40 to 85 °C
X1G0059010004	SG2520VGN	156.250000 MHz	2.50 x 2.00 x 0.84 mm	LVDS	3.135 to 3.465 V	-40 to 105 °C
X1G0059010006	SG2520VGN	156.250000 MHz	2.50 x 2.00 x 0.84 mm	LVDS	2.375 to 2.625 V	-40 to 85 °C
X1G0059010007	SG2520VGN	156.250000 MHz	2.50 x 2.00 x 0.84 mm	LVDS	1.710 to 1.890 V	-40 to 105 °C
X1G0059010008	SG2520VGN	156.250000 MHz	2.50 x 2.00 x 0.84 mm	LVDS	2.375 to 2.625 V	-40 to 105 °C
X1G0059210001	SG2520EHN	156.250000 MHz	2.50 x 2.00 x 0.84 mm	LV-PECL	3.135 to 3.465 V	-40 to 85 °C
X1G0059410001	SG2520VHN	156.250000 MHz	2.50 x 2.00 x 0.84 mm	LVDS	3.135 to 3.465 V	-40 to 85 °C
X1G0059410002	SG2520VHN	156.250000 MHz	2.50 x 2.00 x 0.84 mm	LVDS	2.375 to 2.625 V	-40 to 85 °C
X1G0059410003	SG2520VHN	156.250000 MHz	2520晶振	LVDS	1.710 to 1.890 V	-40 to 105 °C
X1G0059410004	SG2520VHN	156.250000 MHz	2.50 x 2.00 x 0.84 mm	LVDS	1.710 to 1.890 V	-40 to 85 °C
X1G0059410005	SG2520VHN	156.250000 MHz	2.50 x 2.00 x 0.84 mm	LVDS	3.135 to 3.465 V	-40 to 105 °C
X1G0059410006	SG2520VHN	155.520000 MHz	2.50 x 2.00 x 0.84 mm	LVDS	3.135 to 3.465 V	-40 to 85 °C
X1G0059410007	SG2520VHN	156.250000 MHz	2.50 x 2.00 x 0.84 mm	LVDS	1.710 to 1.890 V	-40 to 85 °C
X1G0059410008	SG2520VHN	174.703000 MHz	2.50 x 2.00 x 0.84 mm	LVDS	2.375 to 2.625 V	-40 to 85 °C
X1G0059410009	SG2520VHN	156.250000 MHz	2.50 x 2.00 x 0.84 mm	LVDS	2.375 to 2.625 V	-40 to 105 °C
X1G0059410010	SG2520VHN	156.250000 MHz	2.50 x 2.00 x 0.84 mm	LVDS	3.135 to 3.465 V	-40 to 85 °C
X1G0059410011	SG2520VHN	156.250000 MHz	2.50 x 2.00 x 0.84 mm	LVDS	1.710 to 1.890 V	-40 to 85 °C
X1G0059410603	SG2520VHN	400.000000 MHz	2.50 x 2.00 x 0.84 mm	LVDS	2.970 to 3.465 V	-40 to 85 °C
X1G0059410604	SG2520VHN	400.000000 MHz	2.50 x 2.00 x 0.84 mm	LVDS	2.970 to 3.465 V	-40 to 85 °C
X1G0059410605	SG2520VHN	467.529297 MHz	2.50 x 2.00 x 0.84 mm	LVDS	1.710 to 1.890 V	-40 to 85 °C
