爱普生LVDS石英贴片晶振EG-4101CA,X1M0001510005,低抖动6G晶振

频率：148.500000 MHz

尺寸：7.0x5.0x1.2mm

爱普生LVDS石英贴片晶振EG-4101CA,X1M0001510005,低抖动6G晶振，日本进口晶振，EPSON爱普生株式会社，型号：EG-4101CA，编码为：X1M0001510005，频率为：148.500000 MHz，小体积晶振尺寸：7.0x5.0x1.2mm，六脚贴片晶振，LVDS输出差分贴片晶振，低抖动表面声波(SAW)振荡器 (SPSO) ，SAW 单元极低的抖动振荡器，有源晶振，石英晶振，具有超小型，轻薄型，低抖动，低功耗，低电源电压，低耗能，低相位噪声，低电平等特点，能够轻易识别网络信号以及精确的处理双极信号。EG-4101CA贴片晶振被广泛应用于：通讯设备、无线网络，蓝牙模块，物联网，机顶盒、光端机、安防设备、6G路由器，交换机、仪器仪表、光纤通信，GPS全球定位系统，寻呼机，10G以太网及各种频率控制设备上应用。

订购热线：0755-27838351

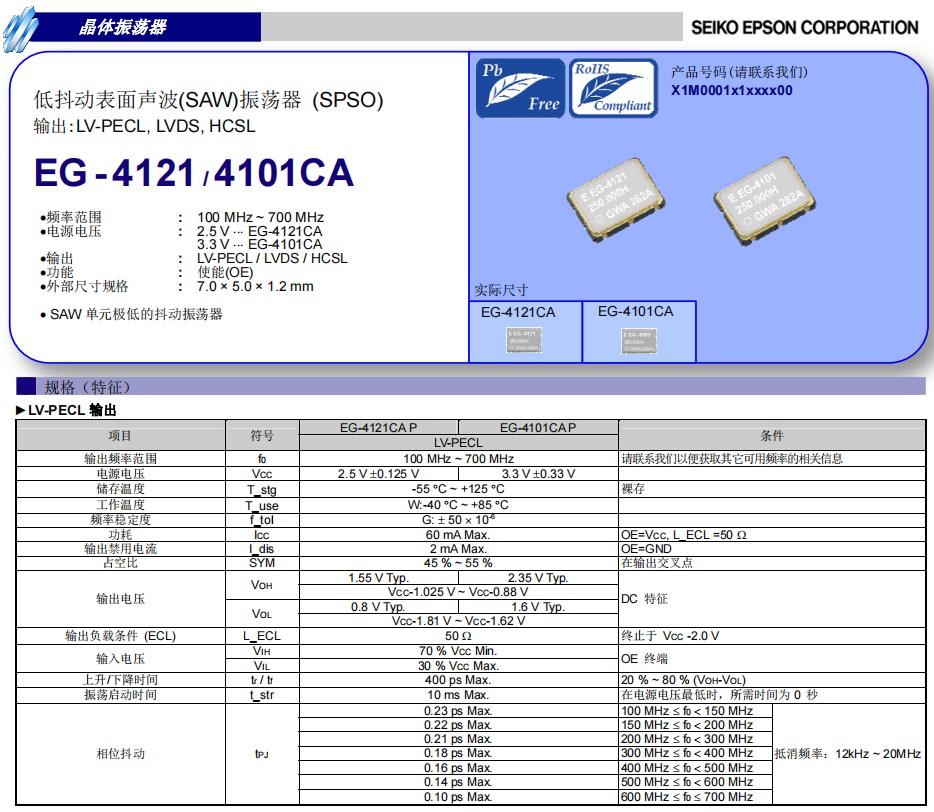

爱普生LVDS石英贴片晶振EG-4101CA,X1M0001510005,低抖动6G晶振，参数表

项目	符号	EG-4121CA L	EG-4101CA L	条件
		LVDS
输出频率范围	f0	100 MHz ~ 700 MHz		请联系我们以便获取其它可用频率的相关信息
电源电压	VCC	2.5 V 土0.125 V	3.3 V 土0.33 V
储存温度	T_stg	-55 oC ~ +125 oC		裸存
工作温度	T_use	W:-40 oC ~ +85 oC
频率稳定度	f_tol	G: 土 50 x 10-6
功耗	ICC	30 mA Max		OE=VCC, L_LVDS=100 Ω
输出禁用电流	I_dis	15 mA Max		OE=GND
占空比	SYM	45 % ~ 55 %		在输出交叉点
输出电压	VOD	350 mV Typ. 247 mV ~ 454 mV		VOD1 , VOD2	DC 特征
	dVOD	50 mV Max.		dVOD = \| VOD1-VOD2 \|
	VOS	1.25 V Typ. 1.125 V ~ 1.375 V		VOS1 , VOS2
	dVOS	150 mV Max.		dVOS = \| VOS1-VOS2 \|
输出负载条件 (LVDS)	L_LVDS	100 Ω		连接到 OUT 与 OUT 之间
输入电压	VIH	70 % VCC Min.		OE 终端
	VIL	30 % VCC Max.
上升/下降时间	tr / tf	400 ps Max.		20 % ~ 80 %微分输出峰-峰值.
振荡启动时间	t_str	10 ms Max.		在电源电压最低时，所需时间为 0 秒
		0.27 ps Max.		100 MHz < f0 < 150 MHz
相位抖动	tPJ	0.24 ps Max.		150 MHz < f0 < 200 MHz	抵消频率：12kHz ~ 20MHz
		0.23 ps Max.		200 MHz < f0 < 300 MHz
		0.19 ps Max.		300 MHz < f0 < 400 MHz
		0.16 ps Max.		400 MHz < f0 < 500 MHz
		0.14 ps Max.		500 MHz < f0 < 600 MHz
		0.10 ps Max.		600 MHz < f0 < 700 MHz

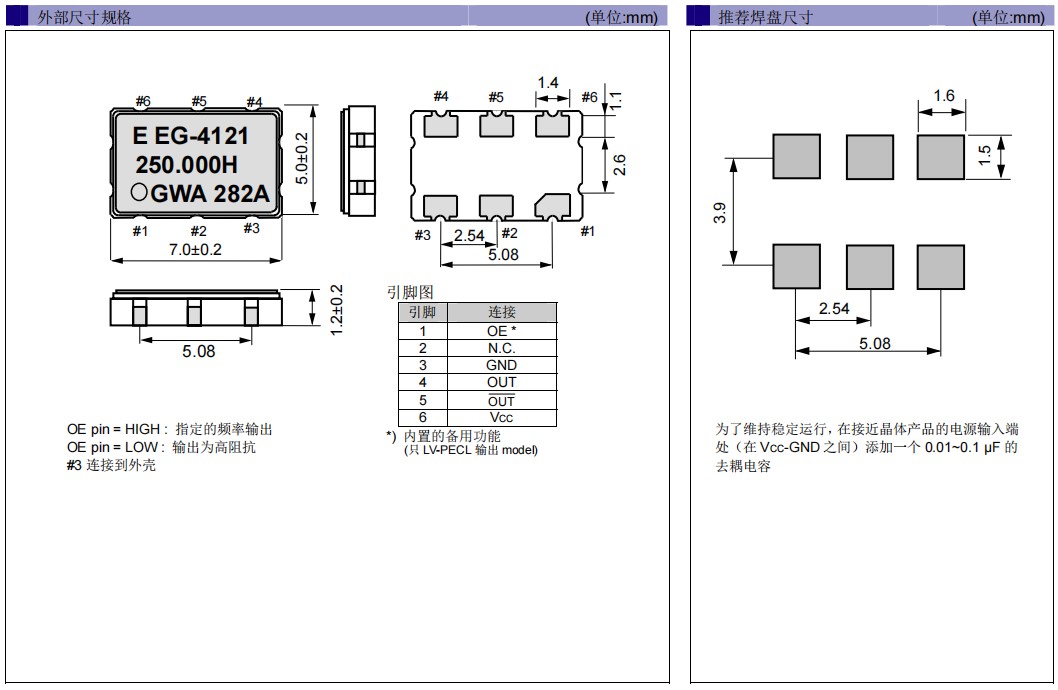

爱普生LVDS石英贴片晶振EG-4101CA,X1M0001510005,低抖动6G晶振，尺寸图

爱普生LVDS石英贴片晶振EG-4101CA,X1M0001510005,低抖动6G晶振

日本爱普生LVDS晶振也就是我们所说的EPSON差分晶振，具有多种输出功能，能够轻易识别网络信号以及精确的处理双极信号.

差分晶体振荡器使用于产品中能够很容易地识别小信号，能够从容精确地处理'双极'信号，对外部电磁干扰（EMI）是高度免疫的.

差分晶振作为目前行业中高要求，高技术石英晶体振荡器，具有低相位，低抖动，低功耗，低损耗，低电平的特点.差分贴片晶体振荡器使用于产品中能够很容易地识别小信号，能够从容精确地处理'双极'信号，对外部电磁干扰（EMI）是高度免疫的

EG-4121CA，EG-4101CA -2

编码	型号	频率	尺寸	输出方式	电源电压	工作温度
X1M0001510002	EG-4101CA	200.000000 MHz	7.00 x 5.00 x 1.20 mm	LVDS	2.970 to 3.465 V	-40 to 85 °C
X1M0001510003	EG-4101CA	100.000000 MHz	7.00 x 5.00 x 1.20 mm	LVDS	2.970 to 3.465 V	-40 to 85 °C
X1M0001510004	EG-4101CA	125.000000 MHz	7.00 x 5.00 x 1.20 mm	LVDS	2.970 to 3.465 V	-40 to 85 °C
X1M0001510005	EG-4101CA	148.500000 MHz	7.00 x 5.00 x 1.20 mm	LVDS	2.970 to 3.465 V	-40 to 85 °C
X1M0001510006	EG-4101CA	240.000000 MHz	7.00 x 5.00 x 1.20 mm	LVDS	2.970 to 3.465 V	-40 to 85 °C
X1M0001510007	EG-4101CA	312.500000 MHz	7.00 x 5.00 x 1.20 mm	LVDS	2.970 to 3.465 V	-40 to 85 °C
X1M0001510008	EG-4101CA	148.351640 MHz	7050晶振	LVDS	2.970 to 3.465 V	-40 to 85 °C
X1M0001510009	EG-4101CA	156.250000 MHz	7.00 x 5.00 x 1.20 mm	LVDS	2.970 to 3.465 V	-40 to 85 °C
X1M0001810001	EG-4121CA	212.500000 MHz	7.00 x 5.00 x 1.20 mm	LVDS	2.375 to 2.625 V	-40 to 85 °C
X1M0001810002	EG-4121CA	125.000000 MHz	7.00 x 5.00 x 1.20 mm	LVDS	2.375 to 2.625 V	-40 to 85 °C
X1M0001810003	EG-4121CA	148.500000 MHz	7.00 x 5.00 x 1.20 mm	LVDS	2.375 to 2.625 V	-40 to 85 °C
X1M0001810004	EG-4121CA	375.000000 MHz	7.00 x 5.00 x 1.20 mm	LVDS	2.375 to 2.625 V	-40 to 85 °C
X1M0001810005	EG-4121CA	200.000000 MHz	7.00 x 5.00 x 1.20 mm	LVDS	2.375 to 2.625 V	-40 to 85 °C
X1M0001810006	EG-4121CA	156.250000 MHz	7.00 x 5.00 x 1.20 mm	LVDS	2.375 to 2.625 V	-40 to 85 °C
