富士晶振,贴片晶振,FSX-7M晶振,四脚薄型贴片晶振

频率：8~125MHZ

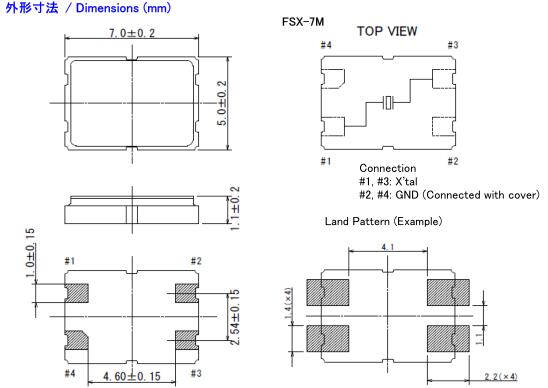

尺寸：7.0*5.0mm

智能手机晶振,产品具有高精度超小型的表面贴片型石英晶体振荡器,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机晶振,无线通信,卫星导航,平台基站等较高端的数码产品,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高温回流温度曲线要求.

订购热线：0755-27838351

遵守有关环境保护的法律、标准、协议和任何公司承诺的其他要求.根据环境方针制定环境目标和目标,同时促进这些活动,并定期检讨环境管理体系的持续改进.在我们的环境政策中教育所有员工和为我们的团队工作的人,通过教育和提高意识来提高他们的环保意识.确保公众环境保护活动的信息公开.

富士晶振集团认识到进行环境管理和资源保持的责任和必要性,同时也认识到针对全球环境问题,为保持国际环境而进行各行业建设性的合作是极其重要的.过去日本进口晶振集团已经针对重大污染控制项目建立了一整套记录程序并且将继续识别解决其自身环境污染及保持问题,加强责任感以便进行环境绩效的持续改进.

富士晶振集团将不论何时何地尽可能的进行源头污染预防.为环境目标指标的建立与评审提供框架.通过充分利用或回收等方法实现对自然资源的保持.

富士晶振集团将确保产品及相关设施满足甚至超出国家的、州立的以及地方7050晶振环保机构的相关法规规定及其他要求,同时该公司尽可能的参与并协助政府机关和其他官方组织从事的环保活动. 在地方对各项设施的管理责任中,确保满足方针的目标指标,同时在各种经营与生产活动中完全遵守并符合现行所有标准规范的要求.

富士集团将有效率的使用自然资源和能源,以便从石英晶振源头减少废物产生和排放.我们将在关注于预防环境和安全事故,保护公众健康的同时,努力改进我们的操作.我公司将积极参与加强公众环境、健康和安全意识的活动,提高公众对普遍的环境、健康和安全问题的注意.

富士晶振所有的经营组织都将积极应用国际标准以及适用的法律法规.为促进合理有效的公共政策的制订实施加强战略联系.

FSX-7M晶振

它可以高密度安装，适用于从移动通信到计算机和多媒体的广泛应用。

高密度安装可能适用于各种移动通信，计算机等

和多媒体等

主要应用

通讯设备/通讯设备

手机,GPS /便携式电话,GSM,PHS,PCS,DECT,TETRA,GPS,PCMCIA卡/ PCMCIA

功能/特点

非常小而低调/非常小而低调

缝焊，陶瓷封装无铅型/缝焊陶瓷封装少引线型。

回流是可能的。 /回流可用。

无铅，符合RoHS标准/无铅，符合RoHS标准

富士晶振规格	单位	FSX-7M晶振频率范围	石英晶振基本条件
标准频率	f_nom	10~100MHZ	标准频率
储存温度	T_stg	-30°C ～ +85°C	裸存
工作温度	T_use	-10°C ～ +70°C	标准温度
激励功率	DL	200μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±10/±50（ × 10^-6 (标准),	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.muratacrystal.com/
频率温度特征	f_tem	±30 × 10^-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	12pF/16pF	超出标准说明,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

FSX-7M

Japan4

超声波清洗

(1)使用AT-切割晶体和表面声波9SAW)谐振器/声表面滤波器的产品,可以通过超声波进行清洗.但是,在某些条件下, 晶体特性可能会受到影响,而且内部线路可能受到损坏.确保已事先检查系统的适用性.

(2)使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为晶体可能受到破坏.

(3)请勿清洗开启式产品

(4)对于可清洗产品,应避免使用可能对高品质石英晶振产生负面影响的清洗剂或溶剂等.

(5)焊料助焊剂的残留会吸收水分并凝固.这会引起诸如位移等其它现象.这将会负面影响晶振的可靠性和质量.请清理残余的助焊剂并烘干PCB.

操作

请勿用镊子或任何坚硬的工具,夹具直接接触IC的表面.

使用环境(温度和湿度)

请在规定的温度范围内使用耐高温晶振.这个温度涉及本体的和季节变化的温度.在高湿环境下,会由于凝露引起故障.请避免凝露的产生.

通电

不建议从中间电位和/或极快速通电,否则会导致导航仪晶振无法产生振荡和/或非正常工作.晶振的软焊温度条件被设计成可以和普通电子零部件同时作业,但如果是超过规格以上的高温,则频率有可能发生较大的变化,因此请避免不必要的高温度.有关SMD产品的回流焊焊接温度描述,请参照“表面贴装型晶体产品的回流焊焊接温度描述”.

清洗

关于一般清洗液的使用以及超声波清洗没有问题,但这仅仅是对单个石英晶体产品进行试验所得的结果,因此请根据实际使用状态进行确认.由于音叉型晶体谐振器的频率范围和超声波清洗机的清洗频率很近,容易受到共振破坏,因此请尽可能避免超声波清洗.若要进行超声波清洗,必须事先根据实际使用状态进行确认.

撞击

虽然日本进口晶振产品在设计阶段已经考虑到其耐撞击性,但如果掉到地板上或者受到过度的撞击,以防万一还是要检查特性后再使用.
