艾迪悌HCSL差分晶振\测试设备6G晶振\XUN535100.000JS6I
频率：100MHZ
尺寸：5.0x3.2mm
艾迪悌HCSL差分晶振\测试设备6G晶振\XUN535100.000JS6I，尺寸5.0x3.2mm，频率100MHZ，输出逻辑HCSL，IDT有源晶振，贴片差分晶振，差分有源振荡器，石英差分晶振，差分晶体振荡器，HCSL差分输出晶振，5032mm差分晶振，低电压差分晶振，低抖动差分晶振，低噪声差分振荡器，低电流差分晶振，高频差分振荡器，100MHZ差分晶振，光通讯差分晶振，仪器设备差分晶振，测试设备差分晶振，路由器差分晶振，以太网差分晶振，具有良好的稳定性以及耐压性能。
XUN是一款超精密HCSL差分晶体振荡器在12kHz到20MHz带宽上的300fs典型相位抖动。可在16kHz到670MHz的宽频率范围内使用，IDT XUN系列晶体振荡器采用了一系列专有ASIC，重点关注降噪技术。产品适合用于测试设备，路由器，仪器设备，光通讯等领域。艾迪悌HCSL差分晶振\测试设备6G晶振\XUN535100.000JS6I.
艾迪悌HCSL差分晶振\测试设备6G晶振\XUN535100.000JS6I，尺寸5.0x3.2mm，频率100MHZ，输出逻辑HCSL，IDT有源晶振，贴片差分晶振，差分有源振荡器，石英差分晶振，差分晶体振荡器，HCSL差分输出晶振，5032mm差分晶振，低电压差分晶振，低抖动差分晶振，低噪声差分振荡器，低电流差分晶振，高频差分振荡器，100MHZ差分晶振，光通讯差分晶振，仪器设备差分晶振，测试设备差分晶振，路由器差分晶振，以太网差分晶振，具有良好的稳定性以及耐压性能。
XUN是一款超精密HCSL差分晶体振荡器在12kHz到20MHz带宽上的300fs典型相位抖动。可在16kHz到670MHz的宽频率范围内使用，IDT XUN系列晶体振荡器采用了一系列专有ASIC，重点关注降噪技术。产品适合用于测试设备，路由器，仪器设备，光通讯等领域。艾迪悌HCSL差分晶振\测试设备6G晶振\XUN535100.000JS6I.
艾迪悌HCSL差分晶振\测试设备6G晶振\XUN535100.000JS6I 参数表
Parameter
Symbol
Condition
Min
Typ
Max
Units
Output Frequency Range
FOUTR
100
MHz
Frequency Stability
Temperature = -20°C to +70°C
±20
±100
ppm
Temperature = -40°C to +85°C
±25
±100
ppm
Aging (1st year)
Ta = 25°C
±3
Aging (10 years)
Ta = 25°C
±10
Output Load
To GND
50
Ohms
Start-up Time
TST
Output valid time after VDD meets
minimum specified level
10
ms
Output Rise Time
20% to 80% VPP (Standard frequencies
330
ps
Output Fall Time
80% to 20% VPP (Standard frequencies)
330
ps
Output Clock Duty Cycle
TDTCY
@ 50% VPP
45
55
%
Output Enable/ Disable Time
TOE
100
ns
Period Jitter, RMS
J PER
Frequency = 156.25MHz
7
10
psec
Random Jitter
RJ
Frequency = 156.25MHz
Per MJSQ spec (Methodologies for Jitter
and Signal Quality specifications)
0.6
0.7
psec
Deterministic Jitter
DJ
10
22
psec
Total Jitter
TJ
19
31
psec
Phase Jitter (12kHz – 20MHz)
φJITTER
Standard frequencies
300
400
fsec
Phase Noise Performance
Frequency = 156.25MHz
φNOISE
100Hz of Carrier
-90
dBc/Hz
1kHz of Carrier
-113
dBc/Hz
10kHz of Carrier
-121
dBc/Hz
100kHz of Carrier
-129
dBc/Hz
1MHz of Carrier
-147
dBc/Hz
10MHz of Carrier
-156
dBc/Hz
Output Frequency (Standards)
F OUT
100MHz, 106.25MHz, 125MHz, 150MHz, 155.52MHz, 156.25MHz, 200MHz, 212,5MHz,
250MHz, 300MHz, 312.5MHZ, 400MHz
(Contact IDT for additional frequencies)

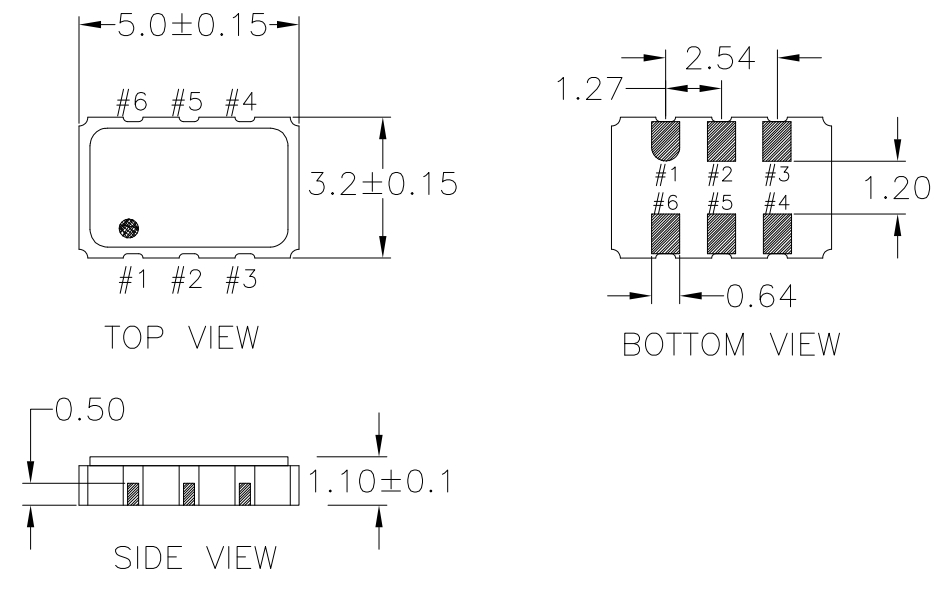

艾迪悌HCSL差分晶振\测试设备6G晶振\XUN535100.000JS6I 尺寸图
艾迪悌HCSL差分晶振\测试设备6G晶振\XUN535100.000JS6I
OSC晶振产品特性：
频率范围：0.016MHz至670MHz
输出类型：HCSL
频率稳定性：±20ppm、±25ppm、±50ppm或±100ppm
电源电压：1.8V、2.5V或3.3V
相位抖动（1.875MHz至20MHz）：典型100fs
相位抖动（12kHz至20MHz）：典型300fs
包装选项：5.0mm x 3.2mm x 1.2mm（JS6）
7.0毫米x 5.0毫米x 1.3毫米（JU6）
工作温度：-20°C至+70°C或-40°C至+85°C
| 原厂代码 | 品牌 | 参数 | 型号 | 类型 | 频率 |
| XLH536025.000JS4I8 | IDT艾迪悌振荡器 | OSC XO 25.000MHZ HCMOS SMD | XLH | XO (Standard) | 25MHz |
| XUN535100.000JS6I8 | IDT艾迪悌振荡器 | OSC XO 100.000MHZ HCSL SMD | XUN | XO (Standard) | 100MHz |
| XUP535156.250JS6I8 | IDT艾迪悌振荡器 | OSC 156.25MHZ SMD | XUP | XO (Standard) | 156.25MHz |
| XUN536100.000JS6I | IDT艾迪悌振荡器 | OSC XO 100.0000MHZ HCSL SMD | XUN | XO (Standard) | 100MHz |
| XUN536133.333JS6I | IDT艾迪悌振荡器 | OSC XO 133.3330MHZ HCSL SMD | XUN | XO (Standard) | 133.333MHz |
| XUP536100.000JS6I | IDT艾迪悌振荡器 | OSC XO 100.0000MHZ LVPECL SMD | XUP | XO (Standard) | 100MHz |
| XUP536125.000JS6I | IDT艾迪悌振荡器 | OSC XO 125.0000MHZ LVPECL SMD | XUP | XO (Standard) | 125MHz |
| XUP536150.000JS6I | IDT艾迪悌振荡器 | OSC XO 150.0000MHZ LVPECL SMD | XUP | XO (Standard) | 150MHz |
| XUP536156.250JS6I | IDT艾迪悌振荡器 | OSC XO 156.2500MHZ LVPECL SMD | XUP | XO (Standard) | 156.25MHz |
| XUP736150.000JU6I | IDT艾迪悌振荡器 | OSC XO 150.0000MHZ LVPECL SMD | XUP | XO (Standard) | 150MHz |
| XUP736156.250JU6I | IDT艾迪悌振荡器 | OSC XO 156.2500MHZ LVPECL SMD | XUP | XO (Standard) | 156.25MHz |
| XUP736100.000JU6I | IDT艾迪悌振荡器 | OSC XO 100.0000MHZ LVPECL SMD | XUP | XO (Standard) | 100MHz |
| XUP736125.000JU6I | IDT艾迪悌振荡器 | OSC XO 125.0000MHZ LVPECL SMD | XUP | XO (Standard) | 125MHz |
| XUP536212.500JS6I | IDT艾迪悌振荡器 | OSC XO 212.5000MHZ LVPECL SMD | XUP | XO (Standard) | 212.5MHz |
| XLH336125.000JX4I | IDT艾迪悌振荡器 | OSC XO 125.0000MHZ HCMOS SMD | XLH | XO (Standard) | 125MHz |
| XLH336156.250JX4I | IDT艾迪悌振荡器 | OSC XO 156.2500MHZ HCMOS SMD | XLH | XO (Standard) | 156.25MHz |
| XUP736212.500JU6I | IDT艾迪悌振荡器 | OSC XO 212.5000MHZ LVPECL SMD | XUP | XO (Standard) | 212.5MHz |
| XLH536050.000JS4I8 | IDT艾迪悌振荡器 | OSC 50MHZ SMD | XLH | XO (Standard) | 50MHz |
| XLH536020.000JS4I8 | IDT艾迪悌振荡器 | OSC 20MHZ SMD | XLH | XO (Standard) | 20MHz |
| XLH536024.000JS4I8 | IDT艾迪悌振荡器 | OSC XO 24.000MHZ HCMOS SMD | XLH | XO (Standard) | 24MHz |
| XLH536040.000JS4I8 | IDT艾迪悌振荡器 | OSC XO 40.000MHZ HCMOS SMD | XLH | XO (Standard) | 40MHz |
| XLH536048.000JS4I8 | IDT艾迪悌振荡器 | OSC 48MHZ SMD | XLH | XO (Standard) | 48MHz |
| XLH536125.000JS4I8 | IDT艾迪悌振荡器 | OSC 125MHZ SMD | XLH | XO (Standard) | 125MHz |
| XUP535100.000JS6I8 | IDT艾迪悌振荡器 | OSC XO 100.000MHZ LVPECL SMD | XUP | XO (Standard) | 100MHz |
| XUP535125.000JS6I8 | IDT艾迪悌振荡器 | OSC 125MHZ SMD | XUP | XO (Standard) | 125MHz |
| XUP535150.000JS6I8 | IDT艾迪悌振荡器 | OSC 150MHZ SMD | XUP | XO (Standard) | 150MHz |
| XUP535212.500JS6I8 | IDT艾迪悌振荡器 | OSC 212.5MHZ SMD | XUP | XO (Standard) | 212.5MHz |
| XLH536040.000JS4I | IDT艾迪悌振荡器 | OSC XO 40.000MHZ HCMOS SMD | XLH | XO (Standard) | 40MHz |
| XLH536025.000JS4I | IDT艾迪悌振荡器 | OSC XO 25.000MHZ HCMOS SMD | XLH | XO (Standard) | 25MHz |
| XLH536050.000JS4I | IDT艾迪悌振荡器 | OSC 50MHZ SMD | XLH | XO (Standard) | 50MHz |
| XLH536048.000JS4I | IDT艾迪悌振荡器 | OSC 48MHZ SMD | XLH | XO (Standard) | 48MHz |
| XLH536024.000JS4I | IDT艾迪悌振荡器 | OSC XO 24.000MHZ HCMOS SMD | XLH | XO (Standard) | 24MHz |
| XLH536020.000JS4I | IDT艾迪悌振荡器 | OSC XO 20.000MHZ HCMOS SMD | XLH | XO (Standard) | 20MHz |
| XLH536100.000JS4I | IDT艾迪悌振荡器 | OSC XO 100.000MHZ HCMOS SMD | XLH | XO (Standard) | 100MHz |
| XLH536125.000JS4I | IDT艾迪悌振荡器 | OSC 125MHZ SMD | XLH | XO (Standard) | 125MHz |
| XUP535100.000JS6I | IDT艾迪悌振荡器 | OSC XO 100.000MHZ LVPECL SMD | XUP | XO (Standard) | 100MHz |
| XUP535125.000JS6I | IDT艾迪悌振荡器 | OSC 125MHZ SMD | XUP | XO (Standard) | 125MHz |
| XUP535150.000JS6I | IDT艾迪悌振荡器 | OSC 150MHZ SMD | XUP | XO (Standard) | 150MHz |
| XUP535156.250JS6I | IDT艾迪悌振荡器 | OSC 156.25MHZ SMD | XUP | XO (Standard) | 156.25MHz |
| XUN535100.000JS6I | IDT艾迪悌振荡器 | OSC XO 100.000MHZ HCSL SMD | XUN | XO (Standard) | 100MHz |
| XUP535212.500JS6I | IDT艾迪悌振荡器 | OSC 212.5MHZ SMD | XUP | XO (Standard) | 212.5MHz |
| 4ZA125000Y4BACTGI | IDT艾迪悌振荡器 | OSCILLATOR SMD | 4ZA | - | - |
| 4ZA125000Y4BACTGI8 | IDT艾迪悌振荡器 | OSCILLATOR SMD | 4ZA | - | - |
| 4ZA133330Y3VYCTGI | IDT艾迪悌振荡器 | OSCILLATOR SMD | 4ZA | - | - |
| 4ZA133330Y3VYCTGI8 | IDT艾迪悌振荡器 | OSCILLATOR SMD | 4ZA | - | - |
| 4ZA133330Y3VYCUGI | IDT艾迪悌振荡器 | OSCILLATOR SMD | 4ZA | - | - |
| 4ZA133330Y3VYCUGI8 | IDT艾迪悌振荡器 | OSCILLATOR SMD | 4ZA | - | - |
| 4ZA156250Y3BZCXGE | IDT艾迪悌振荡器 | OSCILLATOR SMD | 4ZA | - | - |
| 4ZA156250Y3BZCXGE8 | IDT艾迪悌振荡器 | OSCILLATOR SMD | 4ZA | - | - |
| 4ZA156250Y3BZCXGI | IDT艾迪悌振荡器 | OSCILLATOR SMD | 4ZA | - | - |
| 4ZA156250Y3BZCXGI8 | IDT艾迪悌振荡器 | OSCILLATOR SMD | 4ZA | - | - |
| 4ZA078115Y3AACUGI | IDT艾迪悌振荡器 | IC FREQUENCY SYNTHESIZER 6PIN | 4ZA | - | - |
| 4ZA078115Y3AACUGI8 | IDT艾迪悌振荡器 | IC FREQUENCY SYNTHESIZER 6PIN | 4ZA | - | - |
| 4ZA078125Z3AZCUGI | IDT艾迪悌振荡器 | IC FREQUENCY SYNTHESIZER 6PIN | 4ZA | - | - |
| 4ZA078125Z3AZCUGI8 | IDT艾迪悌振荡器 | IC FREQUENCY SYNTHESIZER 6PIN | 4ZA | - | - |
| 4ZA156240Y3AACXGI | IDT艾迪悌振荡器 | IC FREQUENCY SYNTHESIZER 6PIN | 4ZA | - | - |
| 4ZA156240Y3AACXGI8 | IDT艾迪悌振荡器 | IC FREQUENCY SYNTHESIZER 6PIN | 4ZA | - | - |
| 4ZA156240Y3BACXGI | IDT艾迪悌振荡器 | IC FREQUENCY SYNTHESIZER 6PIN | 4ZA | - | - |
| 4ZA156240Y3BACXGI8 | IDT艾迪悌振荡器 | IC FREQUENCY SYNTHESIZER 6PIN | 4ZA | - | - |
| 4ZA156250Y3BACXGI | IDT艾迪悌振荡器 | IC FREQUENCY SYNTHESIZER 6PIN | 4ZA | - | - |
| 4ZA156250Y3BACXGI8 | IDT艾迪悌振荡器 | IC FREQUENCY SYNTHESIZER 6PIN | 4ZA | - | - |
