XUP536125.000JS6I,6G蓝牙模块晶振,IDT艾迪悌有源振荡器
频率：125MHZ
尺寸：5.0x3.2mm
XUP536125.000JS6I,6G蓝牙模块晶振,IDT艾迪悌有源振荡器，尺寸5.0x3.2mm，频率125MHZ，IDT有源晶振，有源贴片晶振，时钟振荡器，OSC贴片振荡器，差分有源晶振，差分晶体振荡器，SMD振荡器，石英晶体振荡器，六脚贴片晶振，5032mm有源振荡器，低电压有源晶振，低抖动有源晶振，低功耗有源晶振，汽车音响晶振，6G蓝牙模块专用晶振，低相位有源振荡器，低相噪有源晶振，高品质有源晶振，智能家居有源晶振，小型设备有源晶振，便携式设备晶振，具有低电压低抖动的特点

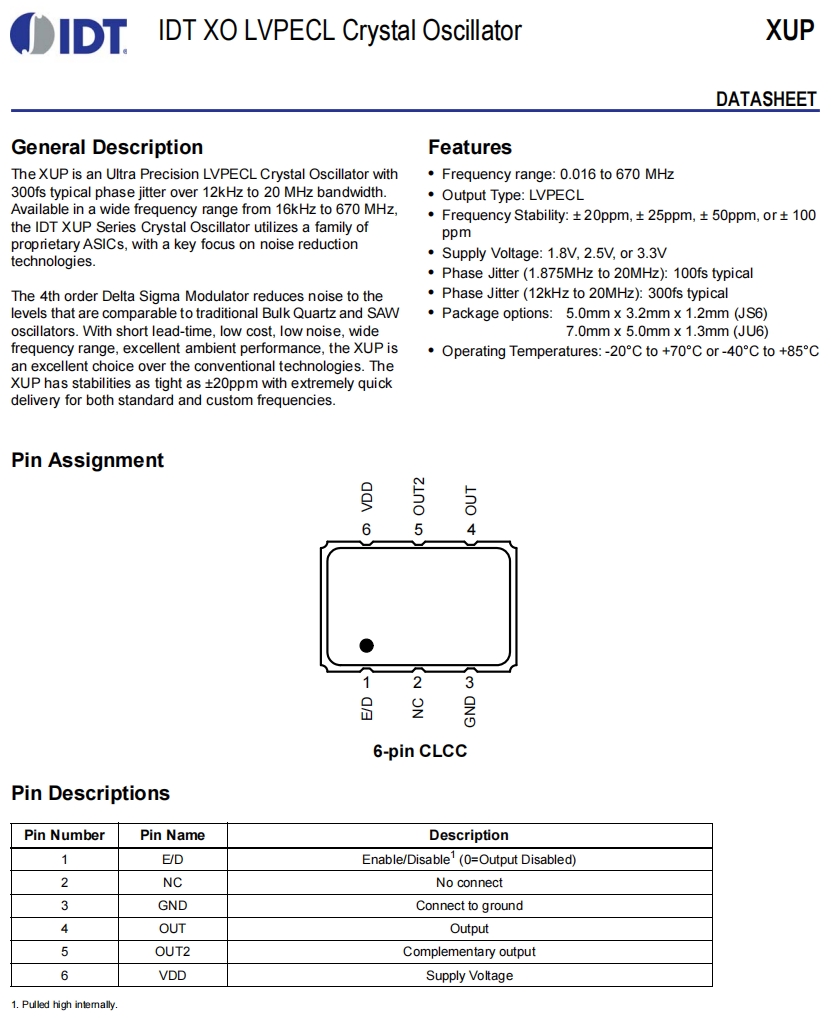

XUP是一种超精密LVPECL石英晶体振荡器在12kHz到20MHz带宽上的300fs典型相位抖动。在16kHz到670MHz的宽频率范围内可用，IDT XUP系列晶体振荡器采用了一系列专有ASIC，重点关注降噪技术。四阶德尔塔-西格玛调制器将噪声降低到与传统大块石英和SAW相当的水平振荡器。XUP536125.000JS6I,6G蓝牙模块晶振,IDT艾迪悌有源振荡器.
XUP536125.000JS6I,6G蓝牙模块晶振,IDT艾迪悌有源振荡器，尺寸5.0x3.2mm，频率125MHZ，IDT有源晶振，有源贴片晶振，时钟振荡器，OSC贴片振荡器，差分有源晶振，差分晶体振荡器，SMD振荡器，石英晶体振荡器，六脚贴片晶振，5032mm有源振荡器，低电压有源晶振，低抖动有源晶振，低功耗有源晶振，汽车音响晶振，6G蓝牙模块专用晶振，低相位有源振荡器，低相噪有源晶振，高品质有源晶振，智能家居有源晶振，小型设备有源晶振，便携式设备晶振，具有低电压低抖动的特点
XUP是一种超精密LVPECL石英晶体振荡器在12kHz到20MHz带宽上的300fs典型相位抖动。在16kHz到670MHz的宽频率范围内可用，IDT XUP系列晶体振荡器采用了一系列专有ASIC，重点关注降噪技术。四阶德尔塔-西格玛调制器将噪声降低到与传统大块石英和SAW相当的水平振荡器。XUP536125.000JS6I,6G蓝牙模块晶振,IDT艾迪悌有源振荡器.
XUP536125.000JS6I,6G蓝牙模块晶振,IDT艾迪悌有源振荡器 参数表
Parameter
Symbol
Condition
Min
Typ
Max
Units
Power Supply Current
IDD
<212.5MHz
>212.5MHz
125MHZ
115
128
mA
Output HIGH Voltage
V OH
Std LVPECL load
1.85
2.3
V
Output LOW Voltage
VOL
Std LVPECL load
1.1
1.65
V
Enable/Disable Input HIGH Voltage
(Output enabled)*
VIH
70%V DD
V
Enable/Disable Input LOW Voltage
(Output disabled)
VIL
30%V DD
V
Parameter
Symbol
Condition
Min
Typ
Max
Units
Output Frequency Range
FOUTR
0.016
670
MHz
Frequency Stability
Temperature = -20°C to +70°C
±20
±100
ppm
Temperature = -40°C to +85°C
±25
±100
ppm
Aging (1st year)
Ta = 25°C
3
Aging (10 years)
Ta = 25°C
10
Output Load
To V DD-2.0V
50
Ohms
Start-up Time
TST
Output valid time after VDD meets
minimum specified level
10
ms
Output Rise Time
20% to 80% VPP, Std frequencies
400
ps
Output Fall Time
80% to 20% VPP, Std frequencies
400
ps
Output Clock Duty Cycle
TDTCY
50% VPP
<312.5MHz
>312.5MHz
45
40
55
60
%
Output Enable/ Disable Time
TOE
100
ns
Period Jitter, RMS
J PER
Frequency = 156.25MHz
1.8
7
psec
Random Jitter
RJ
Frequency = 156.25MHz
Per MJSQ spec (Methodologies for
Jitter and Signal Quality specifications)
0.7
1.8
psec
Deterministic Jitter
DJ
8
24
psec
Total Jitter
TJ
18
42
psec
Phase Jitter (12kHz – 20MHz)
φJITTER
Standard frequencies @ 25°C, 3.3V
300
400
fsec
Phase Noise Performance
Frequency = 156.25MHz
φNOISE
100Hz of Carrier
-95
dBc/Hz
1kHz of Carrier
-115
dBc/Hz
10kHz of Carrier
-120
dBc/Hz
100kHz of Carrier
-129
dBc/Hz
1MHz of Carrier
-149
dBc/Hz
10MHz of Carrier
-156
dBc/Hz
Output Frequency (Standards)
F OUT
100MHz, 106.25MHz, 125MHz, 150MHz, 155.52MHz, 156.25MHz, 200MHz, 212,5MHz,
250MHz, 300MHz, 312.5MHZ, 400MHz (Contact IDT for additional frequencies)

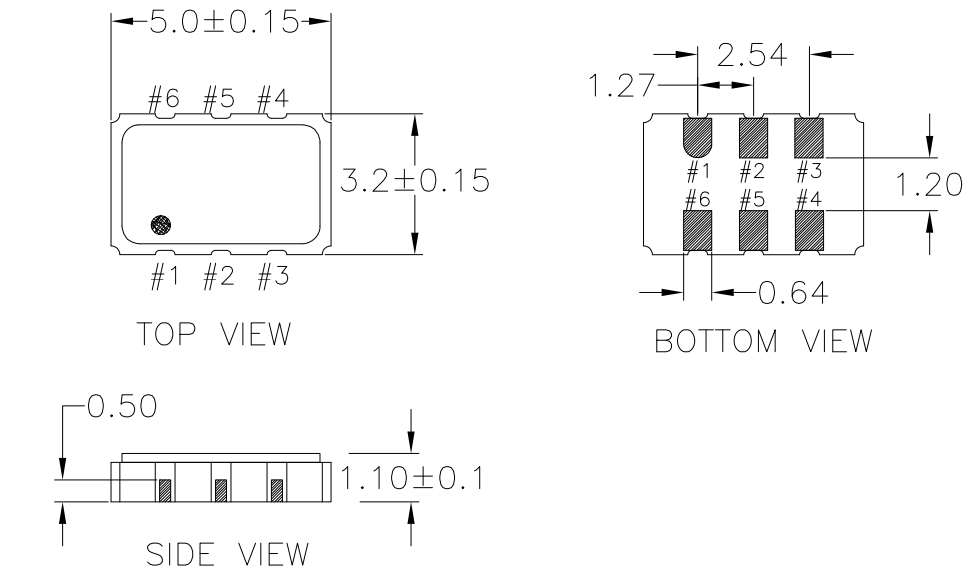

XUP536125.000JS6I,6G蓝牙模块晶振,IDT艾迪悌有源振荡器 尺寸图
XUP536125.000JS6I,6G蓝牙模块晶振,IDT艾迪悌有源振荡器
振荡器产品特性：
频率范围：0.016至670MHz
输出类型：LVPECL
频率稳定性：±20ppm、±25ppm、±50ppm或±100ppm
电源电压：1.8V、2.5V或3.3V
相位抖动（1.875MHz至20MHz）：典型100fs
相位抖动（12kHz至20MHz）：典型300fs
包装选项：5.0mm x 3.2mm x 1.2mm（JS6）
7.0毫米x 5.0毫米x 1.3毫米（JU6）
工作温度：-20°C至+70°C或-40°C至+85°C
| 原厂代码 | 品牌 | 参数 | 型号 | 类型 | 频率 |
| XLH536025.000JS4I8 | IDT艾迪悌振荡器 | OSC XO 25.000MHZ HCMOS SMD | XLH | XO (Standard) | 25MHz |
| XUL535156.250JS6I8 | IDT艾迪悌振荡器 | OSC 156.25MHZ SMD | XUL | XO (Standard) | 156.25MHz |
| XUL535150.000JS6I8 | IDT艾迪悌振荡器 | OSC 150MHZ SMD | XUL | XO (Standard) | 150MHz |
| XUN535100.000JS6I8 | IDT艾迪悌振荡器 | OSC XO 100.000MHZ HCSL SMD | XUN | XO (Standard) | 100MHz |
| XUP535156.250JS6I8 | IDT艾迪悌振荡器 | OSC 156.25MHZ SMD | XUP | XO (Standard) | 156.25MHz |
| XUL535100.000JS6I8 | IDT艾迪悌振荡器 | OSC XO 100.000MHZ LVDS SMD | XUL | XO (Standard) | 100MHz |
| XUL535125.000JS6I8 | IDT艾迪悌振荡器 | OSC 125MHZ SMD | XUL | XO (Standard) | 125MHz |
| XUH736156.250JU4I | IDT艾迪悌振荡器 | OSC XO 156.2500MHZ HCMOS SMD | XUH | XO (Standard) | 156.25MHz |
| XUH536156.250JS4I | IDT艾迪悌振荡器 | OSC XO 156.2500MHZ HCMOS SMD | XUH | XO (Standard) | 156.25MHz |
| XUL536100.000JS6I | IDT艾迪悌振荡器 | OSC XO 100.0000MHZ LVDS SMD | XUL | XO (Standard) | 100MHz |
| XUL536125.000JS6I | IDT艾迪悌振荡器 | OSC XO 125.0000MHZ LVDS SMD | XUL | XO (Standard) | 125MHz |
| XUN536100.000JS6I | IDT艾迪悌振荡器 | OSC XO 100.0000MHZ HCSL SMD | XUN | XO (Standard) | 100MHz |
| XUN536133.333JS6I | IDT艾迪悌振荡器 | OSC XO 133.3330MHZ HCSL SMD | XUN | XO (Standard) | 133.333MHz |
| XUP536100.000JS6I | IDT艾迪悌振荡器 | OSC XO 100.0000MHZ LVPECL SMD | XUP | XO (Standard) | 100MHz |
| XUP536125.000JS6I | IDT艾迪悌振荡器 | OSC XO 125.0000MHZ LVPECL SMD | XUP | XO (Standard) | 125MHz |
| XUP536150.000JS6I | IDT艾迪悌振荡器 | OSC XO 150.0000MHZ LVPECL SMD | XUP | XO (Standard) | 150MHz |
| XUP536156.250JS6I | IDT艾迪悌振荡器 | OSC XO 156.2500MHZ LVPECL SMD | XUP | XO (Standard) | 156.25MHz |
| XUL736125.000JU6I | IDT艾迪悌振荡器 | OSC XO 125.0000MHZ LVDS SMD | XUL | XO (Standard) | 125MHz |
| XUP736150.000JU6I | IDT艾迪悌振荡器 | OSC XO 150.0000MHZ LVPECL SMD | XUP | XO (Standard) | 150MHz |
| XUP736156.250JU6I | IDT艾迪悌振荡器 | OSC XO 156.2500MHZ LVPECL SMD | XUP | XO (Standard) | 156.25MHz |
| XUP736100.000JU6I | IDT艾迪悌振荡器 | OSC XO 100.0000MHZ LVPECL SMD | XUP | XO (Standard) | 100MHz |
| XUL736150.000JU6I | IDT艾迪悌振荡器 | OSC XO 150.0000MHZ LVDS SMD | XUL | XO (Standard) | 150MHz |
| XUP736125.000JU6I | IDT艾迪悌振荡器 | OSC XO 125.0000MHZ LVPECL SMD | XUP | XO (Standard) | 125MHz |
| XUL736100.000JU6I | IDT艾迪悌振荡器 | OSC XO 100.0000MHZ LVDS SMD | XUL | XO (Standard) | 100MHz |
| XUP536212.500JS6I | IDT艾迪悌振荡器 | OSC XO 212.5000MHZ LVPECL SMD | XUP | XO (Standard) | 212.5MHz |
| XUL736212.500JU6I | IDT艾迪悌振荡器 | OSC XO 212.5000MHZ LVDS SMD | XUL | XO (Standard) | 212.5MHz |
| XUL536212.500JS6I | IDT艾迪悌振荡器 | OSC XO 212.5000MHZ LVDS SMD | XUL | XO (Standard) | 212.5MHz |
| XLH336125.000JX4I | IDT艾迪悌振荡器 | OSC XO 125.0000MHZ HCMOS SMD | XLH | XO (Standard) | 125MHz |
| XLH336156.250JX4I | IDT艾迪悌振荡器 | OSC XO 156.2500MHZ HCMOS SMD | XLH | XO (Standard) | 156.25MHz |
| XUP736212.500JU6I | IDT艾迪悌振荡器 | OSC XO 212.5000MHZ LVPECL SMD | XUP | XO (Standard) | 212.5MHz |
| XLH536050.000JS4I8 | IDT艾迪悌振荡器 | OSC 50MHZ SMD | XLH | XO (Standard) | 50MHz |
| XLH536020.000JS4I8 | IDT艾迪悌振荡器 | OSC 20MHZ SMD | XLH | XO (Standard) | 20MHz |
| XLH536024.000JS4I8 | IDT艾迪悌振荡器 | OSC XO 24.000MHZ HCMOS SMD | XLH | XO (Standard) | 24MHz |
| XLH536040.000JS4I8 | IDT艾迪悌振荡器 | OSC XO 40.000MHZ HCMOS SMD | XLH | XO (Standard) | 40MHz |
| XLH536048.000JS4I8 | IDT艾迪悌振荡器 | OSC 48MHZ SMD | XLH | XO (Standard) | 48MHz |
| XLH536125.000JS4I8 | IDT艾迪悌振荡器 | OSC 125MHZ SMD | XLH | XO (Standard) | 125MHz |
| XUP535100.000JS6I8 | IDT艾迪悌振荡器 | OSC XO 100.000MHZ LVPECL SMD | XUP | XO (Standard) | 100MHz |
| XUP535125.000JS6I8 | IDT艾迪悌振荡器 | OSC 125MHZ SMD | XUP | XO (Standard) | 125MHz |
| XUP535150.000JS6I8 | IDT艾迪悌振荡器 | OSC 150MHZ SMD | XUP | XO (Standard) | 150MHz |
| XUL535212.500JS6I8 | IDT艾迪悌振荡器 | OSC 212.5MHZ SMD | XUL | XO (Standard) | 212.5MHz |
| XUP535212.500JS6I8 | IDT艾迪悌振荡器 | OSC 212.5MHZ SMD | XUP | XO (Standard) | 212.5MHz |
| XUL536150.000JS6I | IDT艾迪悌振荡器 | OSC晶振 XO 150.0000MHZ LVDS SMD | XUL | XO (Standard) | 150MHz |
| XLH536040.000JS4I | IDT艾迪悌振荡器 | OSC XO 40.000MHZ HCMOS SMD | XLH | XO (Standard) | 40MHz |
| XLH536025.000JS4I | IDT艾迪悌振荡器 | OSC XO 25.000MHZ HCMOS SMD | XLH | XO (Standard) | 25MHz |
| XLH536050.000JS4I | IDT艾迪悌振荡器 | OSC 50MHZ SMD | XLH | XO (Standard) | 50MHz |
| XLH536048.000JS4I | IDT艾迪悌振荡器 | OSC 48MHZ SMD | XLH | XO (Standard) | 48MHz |
| XLH536024.000JS4I | IDT艾迪悌振荡器 | OSC XO 24.000MHZ HCMOS SMD | XLH | XO (Standard) | 24MHz |
| XLH536020.000JS4I | IDT艾迪悌振荡器 | OSC XO 20.000MHZ HCMOS SMD | XLH | XO (Standard) | 20MHz |
| XLH536100.000JS4I | IDT艾迪悌振荡器 | OSC XO 100.000MHZ HCMOS SMD | XLH | XO (Standard) | 100MHz |
| XLH536125.000JS4I | IDT艾迪悌振荡器 | OSC 125MHZ SMD | XLH | XO (Standard) | 125MHz |
| XUL535100.000JS6I | IDT艾迪悌振荡器 | OSC XO 100.000MHZ LVDS SMD | XUL | XO (Standard) | 100MHz |
| XUL535125.000JS6I | IDT艾迪悌振荡器 | OSC 125MHZ SMD | XUL | XO (Standard) | 125MHz |
| XUL535150.000JS6I | IDT艾迪悌振荡器 | OSC 150MHZ SMD | XUL | XO (Standard) | 150MHz |
| XUL535156.250JS6I | IDT艾迪悌振荡器 | OSC 156.25MHZ SMD | XUL | XO (Standard) | 156.25MHz |
| XUP535100.000JS6I | IDT艾迪悌振荡器 | OSC XO 100.000MHZ LVPECL SMD | XUP | XO (Standard) | 100MHz |
| XUP535125.000JS6I | IDT艾迪悌振荡器 | OSC 125MHZ SMD | XUP | XO (Standard) | 125MHz |
| XUP535150.000JS6I | IDT艾迪悌振荡器 | OSC 150MHZ SMD | XUP | XO (Standard) | 150MHz |
| XUP535156.250JS6I | IDT艾迪悌振荡器 | OSC 156.25MHZ SMD | XUP | XO (Standard) | 156.25MHz |
| XUN535100.000JS6I | IDT艾迪悌振荡器 | OSC XO 100.000MHZ HCSL SMD | XUN | XO (Standard) | 100MHz |
| XUL535212.500JS6I | IDT艾迪悌振荡器 | OSC 212.5MHZ SMD | XUL | XO (Standard) | 212.5MHz |
| XUP535212.500JS6I | IDT艾迪悌振荡器 | OSC 212.5MHZ SMD | XUP | XO (Standard) | 212.5MHz |
| XLL735080.000000I | IDT艾迪悌振荡器 | OSC XO 80.000MHZ LVDS SMD | XLL | XO (Standard) | 80MHz |
| XLL526155.520000I | IDT艾迪悌振荡器 | OSC XO 155.520MHZ LVDS SMD | XLL | XO (Standard) | 155.52MHz |
| XLP736698.812300X | IDT艾迪悌振荡器 | OSC XO 698.8123MHZ LVPECL SMD | XLP™ | XO (Standard) | 698.8123MHz |
| XLL726371.428571I | IDT艾迪悌振荡器 | OSC XO 371.428571MHZ LVDS SMD | XLL | XO (Standard) | 371.428571MHz |
| XLL726238.000000I | IDT艾迪悌振荡器 | OSC XO 238.000MHZ LVDS SMD | XLL | XO (Standard) | 238MHz |
| XLL736312.300000X | IDT艾迪悌振荡器 | OSC XO 312.3000MHZ LVDS SMD | XLL | XO (Standard) | 312.3MHz |
