X1G004131001000,GPS定位设备晶振,TCXO小型温补振荡器

频率：26MHz

尺寸：2016mm

X1G004131001000,GPS定位设备晶振,TCXO小型温补振荡器,采用超薄2016贴片晶振封装,轻薄机身适配穿戴定位,小型追踪器等紧凑设备设计.26MHz标准GNSS基准频点,专用温度补偿架构抵消高低温环境频率漂移,户外车载温差环境下持续输出精准时钟,有效降低定位偏移误差.工作电压兼容主流定位模组供电区间,启动速度快,上电毫秒级稳定输出,待机功耗控制优异,延长便携设备续航.低杂散,低相位噪声输出保障射频链路信噪比,四脚贴片结构焊接可靠性高,抗震动性能优异.适配GPS双模北斗定位模块,工业手持测绘仪,车载T-BOX,满足消费与工业级定位设备高精度时序需求.

订购热线：0755-27838351

X1G004131001000,GPS定位设备晶振,TCXO小型温补振荡器

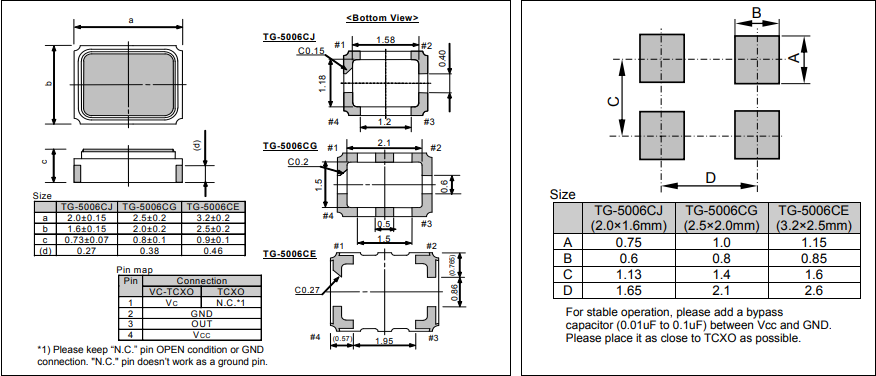

X1G004131001000为爱普生TG-5006CJ系列小型TCXO温补晶振,标准2016贴片封装,尺寸2.0×1.6×0.73mm,专为GPS,北斗定位设备打造,基准频率26MHz,削峰正弦波输出,适配2.85V-3.15V标准供电电压.内置精密温度补偿电路,全温区-30℃~+85℃频率稳定度可达±0.5ppm,大幅抑制温漂,缩短定位冷启动TTFF时间.器件具备低相位噪声,低抖动特性,射频信号纯净,提升卫星信号接收灵敏度,四脚贴片适配自动化SMT回流焊,无铅符合RoHS环保标准.广泛应用车载导航,便携定位终端,无人机GNSS模块,微型体积大幅缩减PCB占用空间,兼顾高精度,低功耗与量产稳定性.

X1G004131001000,GPS定位设备晶振,TCXO小型温补振荡器

类型	TG-5006CJ-19H
频率	26MHz
原厂型号	X1G004131001000
输出模式	HCMOS
电压	2.85-3.15V
稳定性	±0.5PP
封装尺寸	2016
类型	TCXO
存储温度范围	-30℃~+85℃
脚位	4-pad
封装类型	4-smd
安装方式	Surfacemount
包装单位	3000 个/卷（Φ180

X1G004131001000,GPS定位设备晶振,TCXO小型温补振荡器

所有晶振产品的共同点
1,抗冲击
晶体产品可能会在某些条件下受到损坏.例如从桌上跌落或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.
2,辐射
暴露于辐射环境会导致产品性能受到损害,因此应避免照射.
3,化学制剂/pH值环境
请勿在PH值范围可能导致腐蚀或溶解产品或包装材料的环境下使用或储藏这些产品.
4,粘合剂
请勿使用可能导致产品所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂.(比如,氯基胶粘剂可能腐蚀一个晶体单元的金属"盖",从而破坏密封质量,降低性能.)
5,卤化合物
请勿在卤素气体环境下使用产品.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.
6,静电
过高的静电可能会损坏产品,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.
