京瓷晶振,贴片晶振,CX3225GB晶振,CX3225GB24000D0HEQCC晶振

频率：12~54MHZ

尺寸：3.2*2.5mm

智能手机晶振,产品具有高精度超小型的表面贴片型石英晶体振荡器,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性.

订购热线：0755-27838351

京瓷晶振的CSR活动基于以"作为人何谓正确"为判断基准的"京瓷哲学".希望通过实践京瓷哲学,解决CSR课题,并构建与利益相关者相互信赖的关系,实现集团的可持续发展,同时为社会的健全发展做出贡献。

京瓷晶振将“防止全球变暖、高品质石英晶振节能性”、“资源循环性”、“环保、产品安全性”这3个主题视为最重要的课题,在产品开发阶段就明确地设定了相应的环保理念.

京瓷晶振集团希望销售的所有产品都能为地球环保做贡献,因此致力于开发环境友好型产品.为进行环境友好型产品的设计,京瓷晶振明确了“环境友好理念”.将对于防止全球变暖、节能、节省资源、削减有害物质做出积极贡献的3225晶振产品定为“环保商品”,并针对所有产品设定了以环境友好理念为基础的评价基准.通过这些努力,在2015年度,环保商品的比例达到了99%.今后,京瓷晶振集团将继续开展相关活动,为提供更多环境友好型产品而努力。京瓷晶振,贴片晶振,CX3225GB晶振,常规尺寸晶振

功能

一般消费设备，移动通信用晶体单元小而薄（3.2×2.5×0.55 mm）

陶瓷封装

回流兼容

符合AEC-Q200标准（有关汽车兼容性，请与我们联系。）

数字家电

一般消费设备

汽车电子

移动通信，蓝牙®，无线局域网

※Bluetooth®是Bluetooth SIG Inc.的注册商标。

京瓷晶振规格	单位	CX3225GB晶振频率范围	石英晶振基本条件
标准频率	f_nom	12.00MHZ~54.00MHZ	标准频率
储存温度	T_stg	-40°C ～ +85°C	裸存
工作温度	T_use	-10°C ～ +70°C	标准温度
激励功率	DL	200μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±20 × 10^-6 (标准),	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.muratacrystal.com/
频率温度特征	f_tem	±30 × 10^-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	8pF	超出标准说明,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

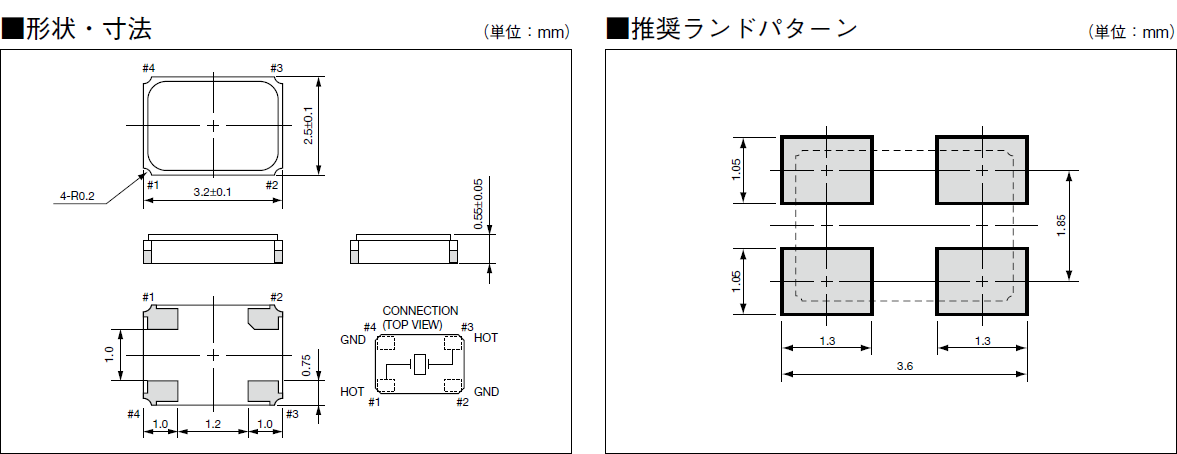

CX3225SB_3.2_2.5

Japan4

加热包装材料至+150°C以上会破坏产品特性或损害.如需在+150°C以上焊接陶瓷面贴片晶振产品,建议使用SMD晶体.在下列回流条件下,对晶体产品甚至SMD晶振使用更高温度,会破坏产品特性.建议使用下列配置情况的回流条件.安装这些产品之前,应检查焊接温度和时间.同时,在安装条件更改的情况下,请再次进行检查.如果需要焊接的晶体产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息.

超声波清洗

(1)使用AT-切割晶体和表面声波9SAW)谐振器/声表面滤波器的产品,可以通过超声波进行清洗.但是,在某些条件下, 特性可能会受到影响,而且内部线路可能受到损坏.确保已事先检查系统的适用性.

(2)使用音叉晶体和陀螺仪传感器的低消耗石英贴片晶振产品无法确保能够通过超声波方法进行清洗,因为晶体可能受到破坏.

(3)请勿清洗开启式产品

(4)对于可清洗产品,应避免使用可能对石英水晶谐振器产生负面影响的清洗剂或溶剂等.

(5)焊料助焊剂的残留会吸收水分并凝固.这会引起诸如位移等其它现象.这将会负面影响3225贴片晶振的可靠性和质量.请清理残余的助焊剂并烘干PCB.
