京瓷晶振,有源晶振,KC2520C-C1晶振,KC2520C38.4000C1YE00晶振

频率:1.5~545MHZ

尺寸:2.5*2.0mm

小型智能手机晶振,从最初超大体积到现在的体积有着翻天覆地的改变,压控电压振荡器体积的变小也试产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,电脑应用有源晶振高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围:1.8V?5 V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,PC和LCDM等高端数码领域,符合RoHS/无铅.
订购热线:0755-27838351
QQ咨询 点击这里给我发消息 京瓷晶振,有源晶振,KC2520C-C1晶振,KC2520C38.4000C1YE00晶振

Japan1

京瓷晶振,有源晶振,KC2520C-C1晶振,KC2520C38.4000C1YE00晶振

制造商 京瓷晶振 产地 日本 产品编码 KC2520C38.4000C1YE00
频率 38.4MHZ 负载 15pF
温度范围 -20°c~+70°c
频率偏差     ±20ppm
封装
金属面贴片四脚 尺寸 2.5*2.0mm

Japan2

西铁城晶振

标示

KC2520C-C1晶振

晶振基本信息对照表

标准范围

f0

1.5MHz~54MHZ



電源電圧

Vcc

±2.0 V ±1.6V



输出电流

Icc

3.5 mA max.

Vcc=3.3V

频率负载

L_CMOS

15pF

削波正弦波 出力

标准频率偏差

f_tol

±50、±30±20×10-6 max.


输出电压

V

VOH:Vcc×90% min.VOL:Vcc×10% max.

初期偏差、
周波数温度特性、
電源、負荷変動特性、
経時変化(1年、+25℃時)



对称

SYM

40%~60%

50% Vcc

标准时间

tr/tf

12 ns max.(1.8~80MHz)


Japan3

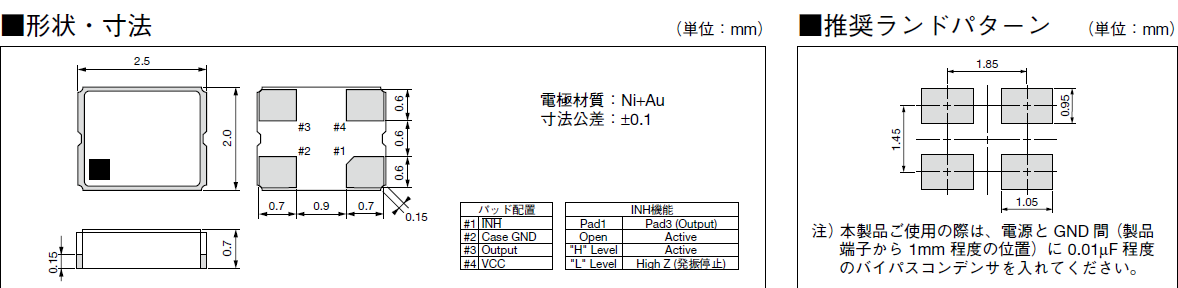

KC2520C_C1_2.5_2.0

Japan4

SMD石英晶振的内部电路使用C-MOS.闭锁、静电对策请和一般的C-MOS IC一样考虑.有源晶振没有和旁路电容器进行内部连接.使用时,请在Vdd-GND之间用0.01μF左右的高频特性较好的电容器(陶瓷片状电容器等)以 最短距离连接.关于个别机型请确认宣传册、规格书.

SMD产品

有源石英晶振产品支持自动贴装,但还是请预先基于有源石英振子所使用的搭载机实施搭载测试,确认其对特性没有影响.在切断工序等会导致基板发生翘曲的工序中,请注意避免翘曲影响到产品的特性以及软焊. 基于超声波焊接的贴装以及加工会使得产品(谐振器、振荡器、滤波器)内部传播过大的振动,有可能导致特性老化以及引起不振荡,因此不推荐使用.

通电

不建议从中间电位和/或极快速通电,否则会导致石英晶体振荡器无法产生振荡和/或非正常工作.晶振的软焊温度条件被设计成可以和普通电子零部件同时作业,但如果是超过规格以上的高温,则频率有可能发生较大的变化,因此请避免不必要的高温度.有关SMD产品的回流焊焊接温度描述,请参照“表面贴装型晶体产品的回流焊焊接温度描述”.

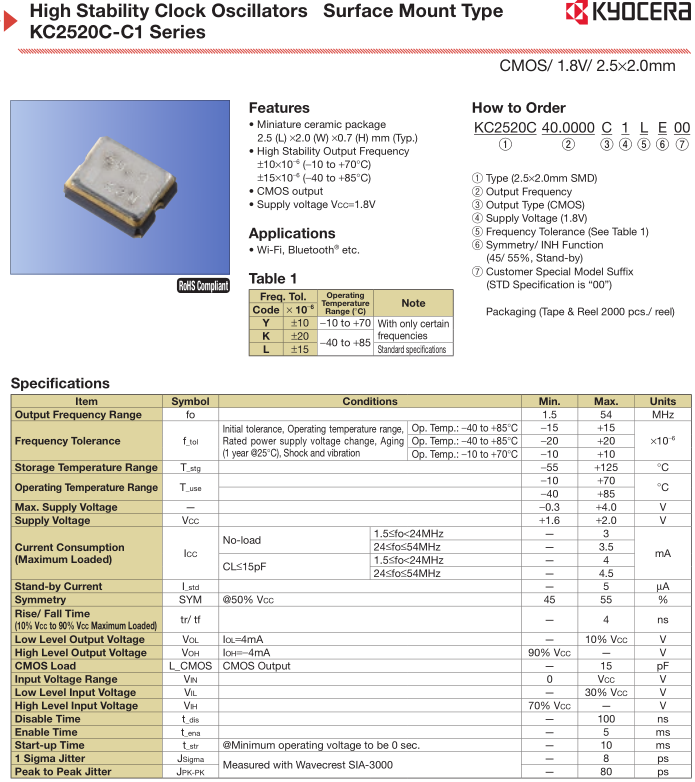

KC2520C-C1
