玛居礼晶振,压控晶振,GPJF538晶振,进口压电石英晶体振荡器

频率:15~2100MHZ

尺寸:5.0*3.2mm

OSC晶振系列,VCXO产品内部晶片焊接模式采用了,高精密点胶技术:晶片胶点的位置,大小:位置准确度以及胶点大小一致性,通过图像识别及高精密度数字定位系统的运用,使晶片的点胶的精度在±0.02mm之内.
订购热线:0755-27838351
QQ咨询 点击这里给我发消息 玛居礼晶振,压控晶振,GPJF538晶振,进口压电石英晶体振荡器

Japan1

玛居礼晶振,压控晶振,GQJF538晶振,5032mm压控晶体振荡器.5032mm体积的石英晶体振荡器有源晶振,改产品可驱动2.5V的温补晶振,压控晶振,VC-TCXO晶体振荡器产品,电源电压的低电耗型,编带包装方式,可对应自动高速贴片机自动焊接,及IR回流焊接(无铅对应),为无铅产品,超小型,质地轻.产品被广泛应用到集成电路,程控交换系统,无线发射基站.

玛居礼电波工业(股)公司已有40年历史,是台湾第一家生产制造石英晶体的厂商.惟电子工业用石英晶振制品有极大之演变,体积小型化,套装也由引线型变成表面实装型,频率范围也扩大到几KHz到几百MHz,且精密度也以百万分之计算,其功用也扩展到电子通信情报及航太技术之用.本公司随着市场之需求,不断改进及研究开发新产品及生产技术,并追求稳定精良之品质,以期符合顾客之要求.

Japan2

玛居礼晶振

标示

GPJF538晶振

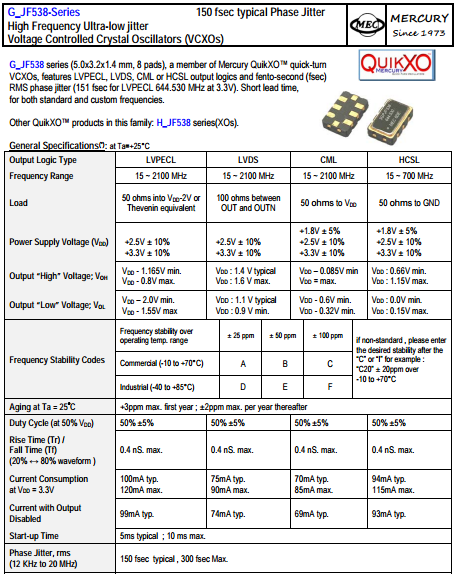

晶振基本信息对照表

标准范围

f0

15~2100MHZ



電源電圧

Vcc

2.5V,3.3Voption



输出电流

Icc

3.5 mA max.

Vcc=2.5V

频率负载


15pF

LVPECL/出力

标准频率偏差

f_tol

±25,±50,±100×10-6 max.



初期偏差、
周波数温度特性、
電源、負荷変動特性、
経時変化(1年、+25℃時)

输出电压

V

VOH:Vcc×90% min.VOL:Vcc×10% max.

50% Vcc

对称

SYM

40%~60%


标准时间

tr/tf

12 ns max.(1.8~80MHz)

10%Vcc~90%、LVPECL

Japan3

GQJF538

Japan4

有源晶振的负载电容与阻抗

将电源连接到5032有源晶体指定的终端.确定台产晶振正确的极性这目录所示.注意电源的正负电极逆转或者连接到一个终端以,以为外的指定一个产品部分内的普通有源振荡器.假如损坏那将不会工作.此外如果外接电源电压高于移动网络通信晶振的规定电压值.就很可能会导致石英晶振产品损坏.

所以外接电压很重要.一定要确保使用正确的额定笔记本5032低抖动晶振但如果电压低于额定的电压值部分产品将会不起振.或者起不到最佳精度.

负载电容与阻抗5032mm有源晶振设置一个规定的负载阻抗值.当一个值除了规定的一个设置为负载阻抗输出频率和输出电平不会满足时.指定的值这可能会导致问题例如:失真的输出波形.

特别是数码家电晶振设置电抗.根据规范的负载阻抗.输出频率和输出电平.当测量输出频率或输出水平.振荡器调整的输入阻抗.测量仪器的负载阻抗VCXO晶振.当输入阻抗的测量仪器.不同的负载阻抗的游戏机晶振.测量输出频率或输出水平高.阻抗阻抗测量可以忽略.


GQJF538
