玛居礼晶振,贴片晶振,M49G晶振,进口石英贴片晶振

频率:3.2~70MHZ

尺寸:12.4*4.5*4.0mm

高精度的石英晶体谐振器,是需要在生产前期的各道工序就得采用严格的标准,比如电阻的测量技术:引进一批先进的检测仪器,准确度达到±1ppm(国标标准).在测量应用上制定一套标准的测量方法保证测量的准确性,仪器的精度,测试的一致性
订购热线:0755-27838351
QQ咨询 点击这里给我发消息 玛居礼晶振,贴片晶振,M49G晶振,进口石英贴片晶振

Japan1

玛居礼晶振,贴片晶振,M49G晶振,进口石英贴片晶振

普通石英晶振,外观完全使用金属材料封装的,产品本身采用全自动SMD石英晶振检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性,采用编带包装,可对应产品应用到自动贴片机告诉安装,满足无铅焊接的高温回流温度曲线要求.

石英晶振高精度晶片的抛光技术:游戏机晶振是目前晶片研磨技术中表面处理技术的最高技术,最终使晶振晶片表面更光洁,平行度及平面度更好,降低谐振电阻,提高Q值.从而达到一般研磨所达不到的产品性能,使石英晶振的等效电阻等更接近理论值,使晶振可在更低功耗下工作.使用先进的牛顿环及单色光的方法去检测晶片表面的状态.

Japan2

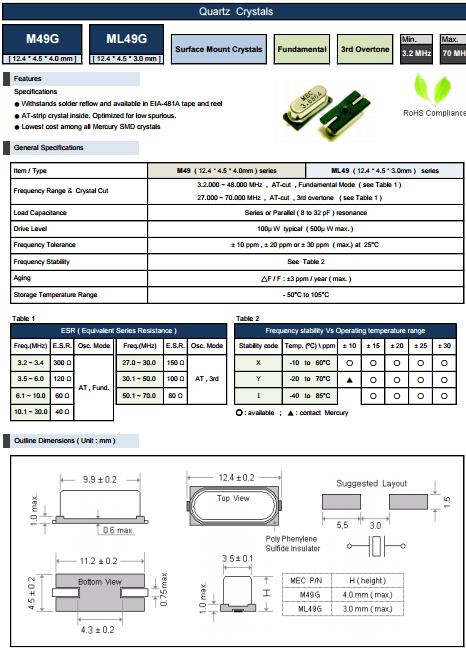

玛居晶振规格

单位

M49G晶振

石英晶振基本条件

标准频率

f_nom

3.2~70MHZ

标准频率

储存温度

T_stg

-50°C +105°C

裸存

工作温度

T_use

-40°C +85°C

标准温度

激励功率

DL

200μW Max.

推荐:1μW 100μW

频率公差

f_— l


 ±10ppm, ±20ppm, ±30ppm



+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.muratacrystal.com/


频率温度特征

f_tem

±30 × 10-6/-20°C +70°C

超出标准的规格请联系我们.

负载电容

CL

8pF~32pF

超出标准说明,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±5 × 10-6 / year Max.

+25°C,第一年


Japan3

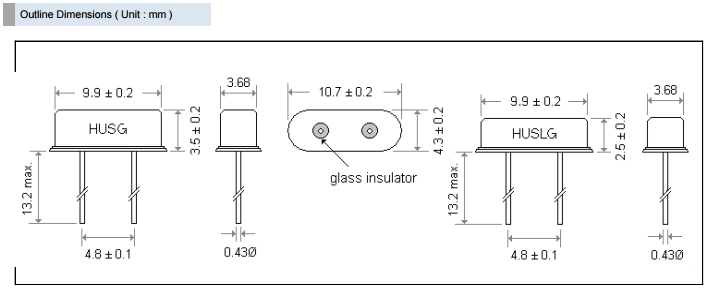

49S

Japan4

关于机械性冲击

(1) 从设计角度而言,即使石英晶振从高度75cm处落到硬质木板上三次,按照设计不会发生什么问题,但因落下时的不同条件而异,有可能导致移动网络晶振芯片的破损。在使之落下或对它施加冲击之时,在使用之前,建议确认一下振荡检查等的条件。

(2) 49S金属面贴片晶振与电阻以及电容器的芯片产品不同,由于在内部对石英片进行了密封保护,因此关于在自动安装时由于冲击而导致的影响,请在使用之前,恳请贵公司另外进行确认工作。

(3) 请尽量避免将本公司的贴片石英晶振与机械性振动源(包括超声波振动源)安装到同一块基板上,

不得已要安装到同一块基板上时,请确保晶振能正常工作,焊接的好坏直接影响晶振在正常工作中的寿命,并且石英晶振本身就是一种易碎品,如果焊接温度过高也会出现产品坏掉的情况,特别是直插式的晶振。

49S1


Japan5
