玛居礼晶振,压控晶振,GTQF576晶振,无线蓝牙耳机晶体振荡器

频率:10~1.45GMHZ

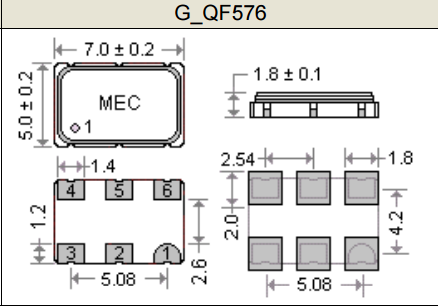

尺寸:7.0*5.0mm

7050有源晶体内部石英晶片均采用了全自动压电石英晶片清洗技术,采用高压喷淋清洗,兆声振动的原理,一个全自动,清洗过程由PLC控制,由传输装置,喷淋清洗段,喷淋漂洗段,风力吹水段等, 操作自动化程度高,除上下工件需要人工外,其余全部由设备自动完成.根据需要,对速度,温度,时间等参数进行调整,使之最大限度的满足工艺需要.能最大限度除去晶片污染物,并防止人工污染.
订购热线:0755-27838351
QQ咨询 点击这里给我发消息 玛居礼晶振,压控晶振,GTQF576晶振,无线蓝牙耳机晶体振荡器

Japan1

玛居礼晶振,压控晶振,GTQF576晶振,无线蓝牙耳机晶体振荡器

石英晶体振荡器有源晶体,改产品可驱动2.5V的温补晶振,压控晶振,VC-TCXO晶体振荡器产品,电源电压的低电耗型,编带包装方式,可对应自动高速贴片机自动焊接,及IR回流焊接(无铅对应),为无铅产品,超小型,质地轻.产品被广泛应用到集成电路,程控交换系统,无线发射基站.

石英晶体振荡器在设计时就与各款型号IC匹配等相关技术,使用IC与晶片设计匹配技术:是高频振荡器研发及生产过程必须要解决的技术难题.在设计过程中除了要考虑普通有源振荡器具有的电性外,还有石英晶体振荡器的电极设计等有它的特殊性,必须考虑振荡器的供应电压,起动电压和产品上升时间,下降时间等相关参数.

Japan2

玛居礼晶振

标示

GTQF576晶振

晶振基本信息对照表

标准范围

f0

10~1.45GMHZ



電源電圧

Vcc

2.5V,3.3Voption



输出电流

Icc

3.5 mA max.

Vcc=2.5V

频率负载


15pF

CMOS/TTL出力

标准频率偏差

f_tol

±25,±50,±100×10-6 max.



初期偏差、
周波数温度特性、
電源、負荷変動特性、
経時変化(1年、+25℃時)

输出电压

V

VOH:Vcc×90% min.VOL:Vcc×10% max.

50% Vcc

对称

SYM

40%~60%


标准时间

tr/tf

12 ns max.(1.8~80MHz)

10%Vcc~90%、CMOS

Japan3

GTQF576

Japan4

有源晶振的负载电容与阻抗

将电源连接到CMOS输出晶振指定的终端.确定正确的极性这目录所示.注意电源的正负电极逆转或者连接到一个终端以,以为外的指定一个产品部分内的压控电压振荡器.假如损坏那将不会工作.此外如果外接电源电压高于移动网络晶振的规定电压值.就很可能会导致石英晶振产品损坏.

所以外接电压很重要.一定要确保使用正确的额定VCXO晶体振荡器.但如果电压低于额定的电压值部分产品将会不起振.或者起不到最佳精度.

负载电容与阻抗贴片进口OSC晶振设置一个规定的负载阻抗值.当一个值除了规定的一个设置为负载阻抗输出频率和输出电平不会满足时.指定的值这可能会导致问题例如:失真的输出波形.

特别是有源晶振设置电抗.根据规范的负载阻抗.输出频率和输出电平.当测量输出频率或输出水平.振荡器调整的输入阻抗.测量仪器的负载阻抗数码家电晶振.当输入阻抗的测量仪器.不同的负载阻抗的晶体振荡器.测量输出频率或输出水平高.阻抗阻抗测量可以忽略.

GTQF326

Japan5
