玛居礼晶振,有源晶振,HB53晶振,金属面封装四脚有源振荡器
频率：1~166MHZ
尺寸：5.0*3.2mm
小型表面贴片晶振型,是标准的石英晶体振荡器,适用于宽温范围的电子数码产品,家电电器及MP3,MP4,播放器,单片机等领域.可对应8.000MHz以上的频率,在电子数码产品,以及家电相关电器领域里面发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.
玛居礼晶振,贴片晶振,HB53晶振,金属面封装四脚有源振荡器
石英晶振多层,多金属的溅射镀膜技术：是目前研发及生产高精度,高品质石英晶振元器件——石英晶振必须攻克的关键技术之一.石英晶振该选用何镀材,镀几种材料,几种镀材的镀膜顺序,镀膜的工艺方法（如各镀材的功率设计等）.使用此镀膜方法使镀膜后的晶振附着力增强,贴片晶振频率更加集中,能控制在最小ppm之内.
智能手机晶振,产品具有高精度超小型的表面贴片型压电石英晶振,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高温回流温度曲线要求.
|
玛居礼晶振 |
标示 |
HB53晶振
|

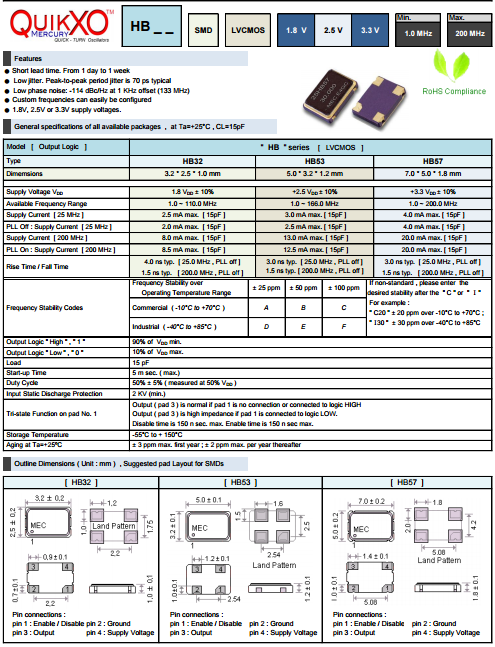

晶振基本信息对照表 |
|
标准范围 |
f0 |
1~166MHZ |
|
|
電源電圧 |
Vcc |
3.3V,2.5V, 1.8V option |
|
|
输出电流 |
Icc |
3.5 mA max. |
Vcc=3.3V |
|
频率负载 |
|
15pF |
LV_CMOS出力 |
|
标准频率偏差 |
f_tol |
±25,±50,±100×10-6 max.
|
初期偏差、
周波数温度特性、 電源、負荷変動特性、 経時変化(1年、＋25℃時) |
|
输出电压 |
V |
VOH:Vcc×90% min.VOL:Vcc×10% max. |
50% Vcc |
|
对称 |
SYM |
40%～60% |
|
|
标准时间 |
tr/tf |
12 ns max.(1.8～80MHz) |
10%Vcc～90%、CMOS |
机械振动的影响
当高品质石英晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:贴片石英晶振,压电石英晶振,以及喇叭等,输出频率和幅度会受到影响.这种现象对通信器材通信质量有影响.尽管台产晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作.
产品使用每种产品时,请在规格说明或产品目录规定使用条件下使用.因很多种低抖动石英晶振产品性能,以及材料有所不同,所以使用注意事项也有所不同,比如焊接模式,运输模式,保存模式等等,都会有所差别.
SMD石英晶振产品的设计和生产直到出厂,都会经过严格的测试检测来满足它的规格要求.通过严格的出厂前可靠性测试以提供高质量高的可靠性的计算机电脑晶振.但是为了的高品质石英晶振和可靠性,必须在适当的条件下存储,安装,运输.
请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用石英晶振所导致的不良不负任何责任.
