玛居礼晶振,有源晶振,HDK5762晶振,LVDS输出晶振

频率：13.5~200MHZ

尺寸：7.0*5.0mm

石英晶振,产品具有高精度超小型的表面贴片型石英晶体振荡器,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高温回流温度曲线要求.

订购热线：0755-27838351

Japan1

玛居礼晶振,有源晶振,HDK5762晶振,LVDS输出晶振

7050有源晶体系列,其产品晶体晶片采用了真空退火技术:高真空退火处理是消除在加工过程中产生的应力及轻微表面缺陷.在PLC控制程序中输入已设计好的温度曲线,使真空室温度跟随设定曲线对晶体组件进行退火,通过合理的真空退火技术可提高产品的主要参数的稳定性,提高产品的年老化特性.

贴片晶振采用了多层,多金属的溅射镀膜技术:是目前研发及生产高精度,高稳定性SMD石英晶振元器必须攻克的关键技术之一.选用何镀材,镀几种材料,几种镀材的镀膜顺序,镀膜的工艺方法（如各镀材的功率设计等）.使用此镀膜方法使镀膜后的附着力增强,频率更加集中.

Japan2

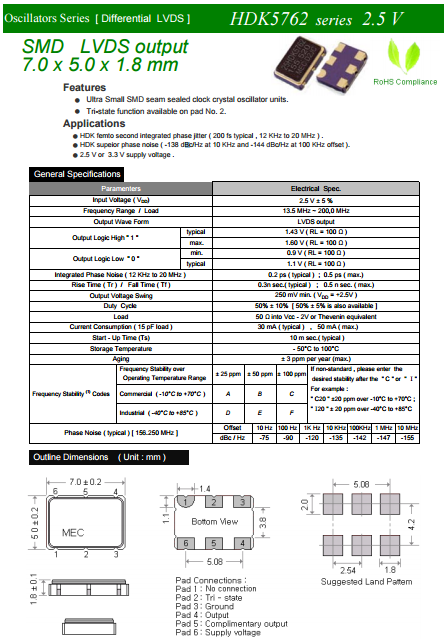

玛居礼晶振	标示	HDK5762晶振	晶振基本信息对照表
标准范围	f0	13.5~200MHZ
電源電圧	Vcc	2.5V,3.3Voption
输出电流	Icc	3.5 mA max.	Vcc=3.3V
频率负载		15pF	LVDS出力
标准频率偏差	f_tol	±25,±50,±100×10-6 max.	初期偏差、周波数温度特性、電源、負荷変動特性、経時変化(1年、＋25℃時)
输出电压	V	VOH:Vcc×90% min.VOL:Vcc×10% max.	50% Vcc
对称	SYM	40%～60%
标准时间	tr/tf	12 ns max.(1.8～80MHz)	10%Vcc～90%、CMOS

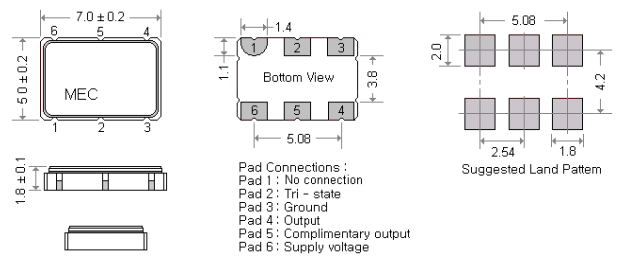

HDK5762

Japan4

石英晶体振荡器产品使用每种产品时,请在产品规格说明或产品目录规定使用条件下使用.因很多种产品性能,以及材料有所不同,所以使用有源晶体注意事项也有所不同,比如焊接模式,运输模式,保存模式等等,都会有所差别.

晶体产品的设计和生产直到出厂,都会经过严格的测试检测来满足它的规格要求.通过严格的出厂前可靠性测试以提供高质量高的可靠性的产品.但是为了6脚金属面振荡器产品的品质和高性能有源晶体可靠性,必须在适当的条件下存储,安装,运输.请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用产品所导致的不良不负任何责任.

当OSC晶振产品上存在任何给高品质石英晶振定冲击或受到周期性机械振动时,比如:网络通信晶振,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响.这种现象对通信器材通信质量有影响.尽管晶体产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作.

HM5762
