玛居礼晶振,有源晶振,HM53Y晶振,局域网络5032有源晶振

频率:10~160MHZ

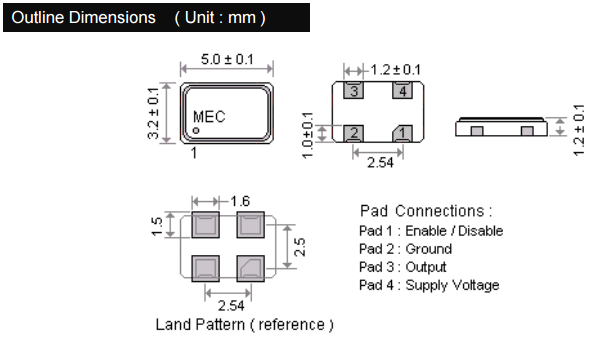

尺寸:5.0*3.2mm

有源晶振,是只晶体本身起振需要外部电压供应,起振后可直接驱动CMOS 集成电路,产品本身已实现与薄型IC(TSSOP封装,TVSOP封装)同样的1mm厚度,断开时的消费电流是15 µA以下,编带包装方式可对应自动搭载及IR回流焊接(无铅对应)产品有几种电压供选1.8V,2.5V,3V3.3V,5V,以应对不同IC产品需要.
订购热线:0755-27838351
QQ咨询 点击这里给我发消息 玛居礼晶振,有源晶振,HM53Y晶振,局域网络5032有源晶振

Japan1

玛居礼晶振,有源晶振,HM53R晶振,进口石英晶振荡器

进口有源晶体在设计时就与各款型号IC匹配等相关技术,使用IC与晶片设计匹配技术:是高频振荡器研发及生产过程必须要解决的技术难题.在设计过程中除了要考虑石英晶体谐振器具有的电性外,还有石英晶体振荡器的电极设计等有它的特殊性,必须考虑振荡器的供应电压,起动电压和产品上升时间,下降时间等相关参数.

贴片普通有源晶振是指在普通无源晶体上增加了电压,内部集成了相应IC与电容电阻,需要在净化万级车间生产,并且在密封机器设备中焊接加盖,内部封装模式是指在真空封装区域内进行封装.1.防止外界气体进入组件体内受到污染和增加应力的产生;2.使组件在真空下电阻减小;3.气密性高.此技术为研发及生产超小型,超薄型石英晶体元器必须攻克的关键技术之一

Japan2

玛居礼晶振

标示

HM53Y晶振

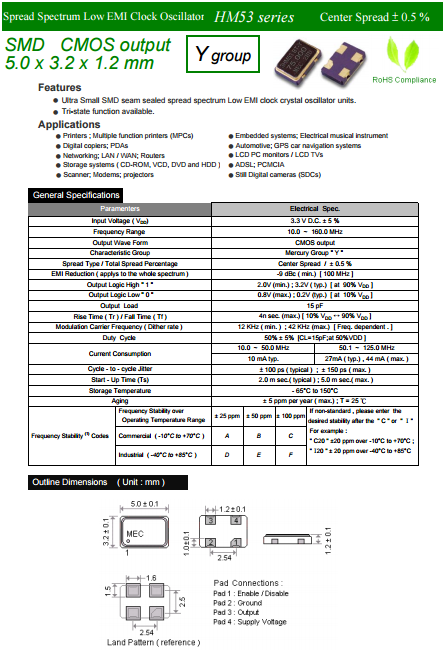

晶振基本信息对照表

标准范围

f0

10~160MHZ



電源電圧

Vcc

3.3Voption



输出电流

Icc

3.5 mA max.

Vcc=3.3V

频率负载


15pF

CMOS出力

标准频率偏差

f_tol

±25,±50,±100×10-6 max.



初期偏差、
周波数温度特性、
電源、負荷変動特性、
経時変化(1年、+25℃時)

输出电压

V

VOH:Vcc×90% min.VOL:Vcc×10% max.

50% Vcc

对称

SYM

40%~60%


标准时间

tr/tf

12 ns max.(1.8~80MHz)

10%Vcc~90%、CMOS


Japan3

HM53Y

Japan4

所有产品的共同点

1:抗冲击

抗冲击是计算机电脑晶振产品可能会在某些条件下受到损坏.例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击.如果智能手机晶振产品已受过冲击请勿使用.因为无论何种高品质石英晶振,其内部都是振荡器制作而成的,高空跌落摔打都会给晶振照成不良影响.

2:辐射

将石英贴片有源晶振暴露于辐射环境会导致5032贴片晶振产品性能受到损害,因此应避免阳光长时间的照射.

3:化学制剂/pH值环境

请勿在PH值范围可能导致腐蚀或溶解或包装材料的环境下使用或储藏这些产品.

4:粘合剂

请勿使用可能压电石英晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂.(比如,氯基胶粘剂可能腐蚀一个晶振的金属“盖”,从而破坏密封质量,降低性能.)

5:卤化合物

请勿在卤素气体环境下使用高品质石英晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.

HM53Y
