玛居礼晶振,有源晶振,HM57P晶振,路由器有源石英贴片晶振
频率：13~220MHZ

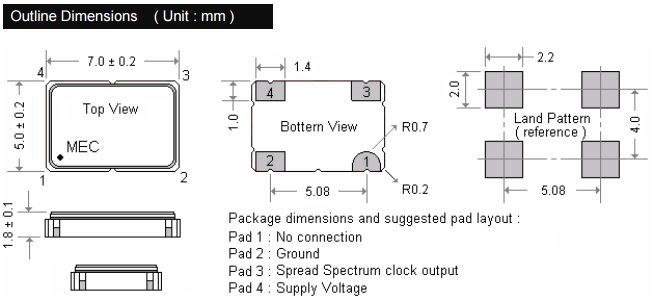

尺寸：7.0*5.0mm
高精度晶片的抛光技术:是目前晶片研磨技术中表面处理技术的最高技术,最终使进口有源晶体表面更光洁,平行度及平面度更好,降低谐振电阻,提高Q值.从而达到一般研磨所达不到的产品性能,使石英晶体元器件的等效电阻等更接近理论值,使石英晶体元器件可在更低功耗下工作.使用先进的牛顿环及单色光的方法去检测晶片表面的状态
玛居礼晶振,贴片晶振,HM57P晶振,路由器有源石英贴片晶振
有源晶振高频振荡器使用IC与晶片设计匹配技术：有源晶振是高频振荡器研发及生产过程必须要解决的技术难题.在设计过程中除了要考虑石英晶体谐振器具有的电性外,还有石英晶体振荡器的电极设计等其它的特殊性,必须考虑石英晶体振荡器的供应电压,起动电压和产品上升时间,下降时间等相关参数.
普通有源晶振产品的电极对于晶体来讲,主要是,改变频率,往外引出电极,改变阻抗,去掉杂波,贴片晶体的晶片有镀金镀银等区别,各项镀层也会对产品的频率发生一定的改变,因此电极的设计会使晶振的精度产生更高的要求.
|
玛居礼晶振 |
标示 |
HM57P晶振
|

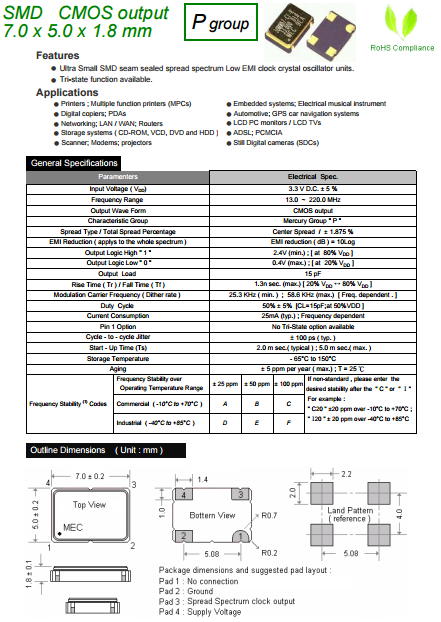

晶振基本信息对照表 |
|
标准范围 |
f0 |
13~220MHZ |
|
|
電源電圧 |
Vcc |
3.3V,5V option |
|
|
输出电流 |
Icc |
3.5 mA max. |
Vcc=3.3V |
|
频率负载 |
|
15pF |
CMOS出力 |
|
标准频率偏差 |
f_tol |
±25,±50,±100×10-6 max.
|
初期偏差、
周波数温度特性、 電源、負荷変動特性、 経時変化(1年、＋25℃時) |
|
输出电压 |
V |
VOH:Vcc×90% min.VOL:Vcc×10% max. |
50% Vcc |
|
对称 |
SYM |
40%～60% |
|
|
标准时间 |
tr/tf |
12 ns max.(1.8～80MHz) |
10%Vcc～90%、CMOS |
机械振动的影响
当高品质石英晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:台产晶振,有源晶振,以及喇叭等,输出频率和幅度会受到影响.这种现象对通信器材通信质量有影响.尽管电子游戏机晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作.
台产石英有源晶振产品使用每种产品时,请在规格说明或产品目录规定使用条件下使用对讲机晶振.因很多种低抖动六脚有源晶振产品性能,以及材料有所不同,所以无线发射基站晶振使用注意事项也有所不同,比如焊接模式,运输模式,保存模式等等,都会有所差别.
高品质石英晶振产品的设计和生产直到出厂,都会经过严格的测试检测来满足它的规格要求.通过严格的出厂前可靠性测试以提供高质量高的可靠性的压电石英晶振.但是为了的和可靠性,必须在适当的条件下存储,安装,运输.
请注意以下的压电石英晶振注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用贴片石英晶振所导致的不良不负任何责任.
