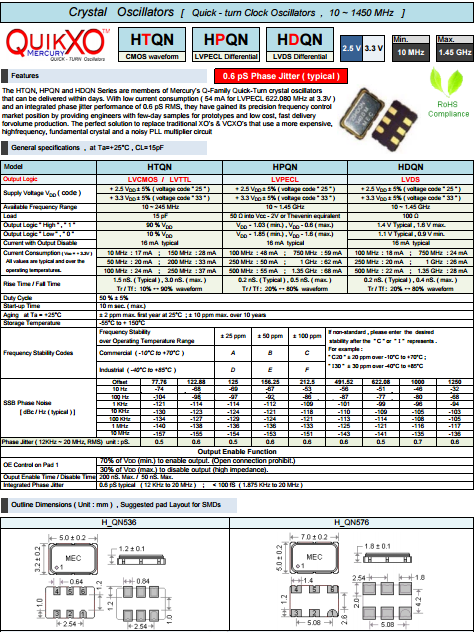

玛居礼晶振,有源晶振,HTQN晶振,进口石英晶体振荡器
频率：1~245MHZ

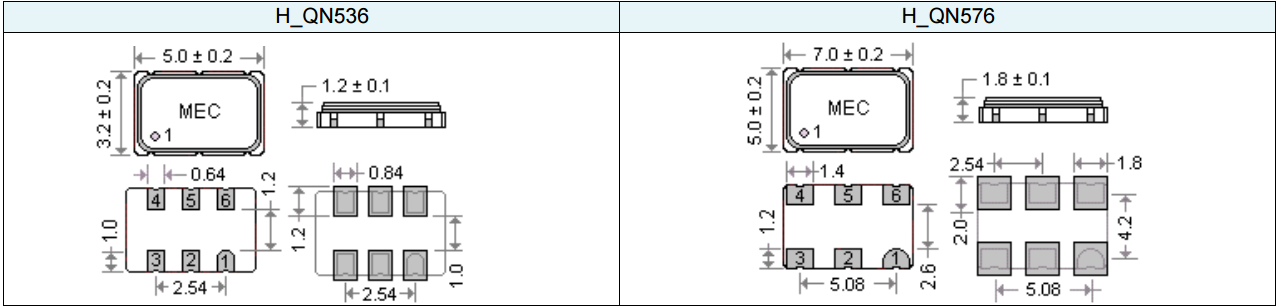

尺寸：5.0*3.2mm
石英晶体振荡器在设计时就与各款型号IC匹配等相关技术,使用IC与晶片设计匹配技术:是高频振荡器研发及生产过程必须要解决的技术难题.在设计过程中除了要考虑石英晶体谐振器具有的电性外,还有石英晶体振荡器的电极设计等有它的特殊性,必须考虑振荡器的供应电压,起动电压和产品上升时间,下降时间等相关参数.
玛居礼晶振,贴片晶振,HB43晶振,金属面六脚有源振荡器
贴片晶振晶片边缘处理技术：电子游戏晶振是晶片通过滚筒倒边,主要是为了去除石英晶振晶片的边缘效应,在实际操作中机器运动方式设计,滚筒的曲率半径,滚筒的长短,使用的研磨砂的型号,多少,填充物种类及多少等各项设计必须合理,有一项不完善都会使晶振晶片的边缘效应不能去除,而石英晶振晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动了不稳定.
晶体内部石英晶片均采用了全自动数码家电晶振清洗技术,采用高压喷淋清洗,兆声振动的原理,一个全自动,清洗过程由PLC控制,由传输装置,喷淋清洗段,喷淋漂洗段,风力吹水段等, 操作自动化程度高,除上下工件需要人工外,其余全部由设备自动完成.根据需要,对速度,温度,时间等参数进行调整,使之最大限度的满足工艺需要.能最大限度除去晶片污染物,并防止人工污染.
|
玛居礼晶振 |
标示 |
HTQN晶振
|
晶振基本信息对照表 |
|
标准范围 |
f0 |
1~245MHZ |
|
|
電源電圧 |
Vcc |
3.3V,2.5V, 1.8V option |
|
|
输出电流 |
Icc |
3.5 mA max. |
Vcc=3.3V |
|
频率负载 |
|
15pF |
LV_CMOS出力 |
|
标准频率偏差 |
f_tol |
±25,±50,±100×10-6 max.
|
初期偏差、
周波数温度特性、 電源、負荷変動特性、 経時変化(1年、＋25℃時) |
|
输出电压 |
V |
VOH:Vcc×90% min.VOL:Vcc×10% max. |
50% Vcc |
|
对称 |
SYM |
40%～60% |
|
|
标准时间 |
tr/tf |
12 ns max.(1.8～80MHz) |
10%Vcc～90%、CMOS |
机械振动的影响
当精密石英晶体振荡器产品上存在任何给定冲击或受到周期性机械振动时,比如:贴片石英晶振,有源晶振,以及喇叭等,输出频率和幅度会受到影响.这种现象对通信器材通信质量有影响.尽管台产晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作.
台产进口石英晶振产品使用每种产品时,请在规格说明或产品目录规定使用条件下使用.因很多种低抖动六脚有源晶振产品性能,以及材料有所不同,所以使用注意事项也有所不同,比如焊接模式,运输模式,保存模式等等,都会有所差别.
SMD石英晶振产品的设计和生产直到出厂,都会经过严格的测试检测来满足它的规格要求.通过严格的出厂前可靠性测试以提供高质量高的可靠性的计算机电脑晶振.但是为了的高品质石英晶振和可靠性,必须在适当的条件下存储,安装,运输.
请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用贴片石英晶振所导致的不良不负任何责任.
