玛居礼晶振,温补晶振,M32晶振,金属面四脚温补晶体振荡器
频率：8.192~38.4MHZ
尺寸：3.0*2.5mm
玛居礼晶振,压控晶振,M32S晶振,陶瓷面温补振荡器.石英晶振在设计时就与各款型号IC匹配等相关技术,使用IC与晶片设计匹配技术:是高频振荡器研发及生产过程必须要解决的技术难题.在设计过程中除了要考虑石英晶体谐振器具有的电性外,还有石英晶体振荡器的电极设计等有它的特殊性,必须考虑振荡器的供应电压,起动电压和产品上升时间,下降时间等相关参数.
玛居礼电波工业(股)公司已有40年历史,是台湾晶振厂家第一家生产制造精密石英晶振的厂商.惟电子工业用贴片晶振制品有极大之演变,体积小型化,套装也由引线型变成表面实装型,频率范围也扩大到几KHz到几百MHz,且精密度也以百万分之计算,其功用也扩展到电子通信情报及航太技术之用.本公司随着市场之需求,不断改进及研究开发新产品及生产技术,并追求稳定精良之品质,以期符合顾客之要求.
|
玛居礼晶振 |
标示 |

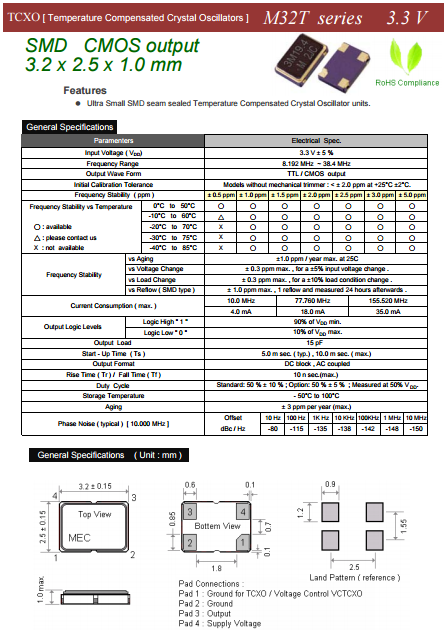

M32晶振
|
晶振基本信息对照表 |
|
标准范围 |
f0 |
8.192~38.4MHZ |
|
|
電源電圧 |
Vcc |
3.3Voption |
|
|
输出电流 |
Icc |
3.5 mA max. |
Vcc=3.3V |
|
频率负载 |
|
15pF |
CMOS出力 |
|
标准频率偏差 |
f_tol |
± 0.5 ppm, ± 1.0 ppm, ± 1.5 ppm, ± 2.0 ppm, ± 2.5 ppm ,± 3.0 ppm, ± 5.0 ppm×10-6 max.
|
初期偏差、
周波数温度特性、
電源、負荷変動特性、 経時変化(1年、＋25℃時) |
|
输出电压 |
V |
VOH:Vcc×90% min.VOL:Vcc×10% max. |
50% Vcc |
|
对称 |
SYM |
40%～60% |
|
|
标准时间 |
tr/tf |
12 ns max.(1.8～80MHz) |
10%Vcc～90%、CMOS |
游戏机晶振自动安装和真空化引发的冲击会破坏产品特性并影响这些贴片晶振产品.请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对智能手机晶振特性产生影响.条件改变时,请重新检查安装条件.同时,在安装前后,请确保智能手机晶振产品未撞击机器或其他电路板等.
控制板晶振和实时时钟模块:
所有通信专用有源晶振和实时时钟模块都以IC形式提供.
噪音
在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致3225SMD晶振会引发功能失常或击穿的闭门或杂散现象.
电源线路
电源的线路阻抗应尽可能低.
输出负载
建议将金属面输出负载安装在尽可能靠近振荡器的地方（在20mm范围之间）.
未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致压控电压振荡器非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请
未用输入终端连接到VCC或GND.
热影响
重复的温度巨大变化可能会降低受损害的CMOS输出晶振产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.
