思佳讯LVPECL振荡器,Si548高精度差分晶振,548ACAA000179CCGR超低抖动晶振

频率：312.5MHz

尺寸：3.2x2.5mm

思佳讯LVPECL振荡器,Si548高精度差分晶振,548ACAA000179CCGR超低抖动晶振，进口晶振，Skyworks思佳讯晶振，型号：Si548，编码为：548ACAA000179CCGR，频率为：312.5MHz，小体积晶振尺寸：3.2x2.5mm封装，六脚贴片晶振，LVPECL差分输出晶振，石英晶振，有源晶振，石英晶体振荡器。Si548超低抖动I2C可编程XO（95 fs），Si548超系列™振荡器利用天空解决方案先进的第四代DSPLL®技术，在任何输出频率提供超低抖动、低相位噪声时钟。该设备通过简单的I2C命令进行用户编程，提供从0.2到1500 MHz的任何频率和<1 ppb分辨率，并在其工作范围内对整数和分数频率保持异常低的抖动。Si548提供了良好的可靠性和频率稳定性，并保证了老化性能。片上电源滤波提供了行业领先的电源噪声抑制，简化了在使用切换模式电源的有噪声系统中产生低抖动时钟的任务。Si548贴片晶振有一个大大简化的供应链，使Skyworks能够在收到订单1-2周后运送定制的频率的样品。与传统的XO不同，每个输出频率都需要不同的晶体，Si548使用一个简单的晶体和一种基于DSPLL ic的方法来提供所需的输出频率。Si548可在工厂中配置各种用户规格，包括启动频率、I2C地址、输出格式和温度稳定性。特定的配置是在装运时由工厂编程的，消除了与自定义振荡器相关的长交货时间。

订购热线：0755-27838351

应用于：100G/200G/400G OTN，相干光学，PAM410G/40G/100G光学以太网，3G-SDI/12G-SDI/24G-SDI广播视频，服务器、交换机、存储、搜索加速，测试和测量，FPGA/ASIC时钟，路由器，物联网等应用。

思佳讯LVPECL振荡器,Si548高精度差分晶振,548ACAA000179CCGR超低抖动晶振，参数表

Parameter	Symbol	Test Condition/Comment	Min	Typ	Max	Unit
Temperature Range	TA		–40		85	ºC
Frequency Range	FCLK	LVPECL, LVDS, CML	312.5			MHz
		HCSL	0.2	—	400	MHz
		CMOS, Dual CMOS	0.2		250	MHz
Supply Voltage	V DD	3.3 V	3.135	3.3	3.465	V
		2.5 V	2.375	2.5	2.625	V
		1.8 V	1.71	1.8	1.89	V
Supply Current	IDD	LVPECL (output enabled)		107	153	mA
		LVDS/CML (output enabled)	—	83	121	mA
		HCSL (output enabled)		86	126	mA
		HCSL-Fast (output enabled)	—	94	138	mA
		CMOS (output enabled)		87	127	mA
		Dual CMOS (output enabled)	—	92	141	mA
		Tristate Hi-Z (output disabled)		73	112	mA
Temperature Stability		Frequency stability Grade A	–20	—	20	ppm
		Frequency stability Grade B	–10		10	ppm
		Frequency stability Grade C	–7	—	7	ppm
Total Stability1	F STAB	Frequency stability Grade A	–50		50	ppm
		Frequency stability Grade B	–25	—	25	ppm
		Frequency stability Grade C	–20		20	ppm
Rise/Fall Time (20% to 80% VPP)	TR/T F	LVPECL/LVDS/CML	—	—	350	ps
		CMOS / Dual CMOS (CL = 5 pF)	—	0.5	1.5	ns
		HCSL, FCLK>50 MHz	—	—	550	ps
		HCSL-Fast, FCLK>50 MHz	—	—	275	ps
Duty Cycle	DC	All formats	45	—	55	%
Powerup Time	tOSC	Time from 0.9 × V DD until output fre- quency (FCLK) within spec			10	ms
Powerup VDD Ramp Rate	V RAMP	Fastest VDD rate allowed on startup	—	—	100	V/ms
LVPECL Output Option2	VOC	Mid-level	V DD – 1.42	—	V DD – 1.25	V
	VO	Swing (diff)	1.1	—	1.9	VPP

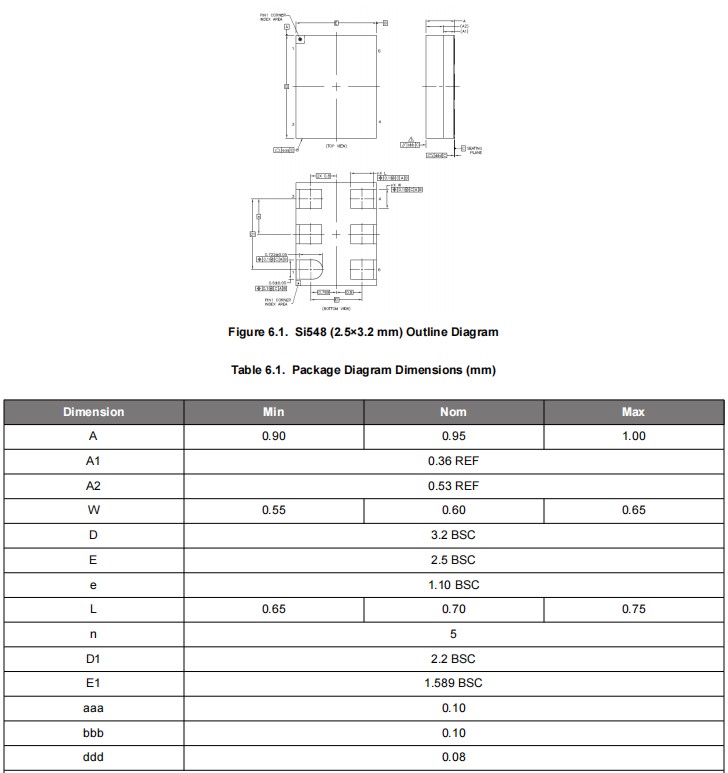

思佳讯LVPECL振荡器,Si548高精度差分晶振,548ACAA000179CCGR超低抖动晶振，尺寸图

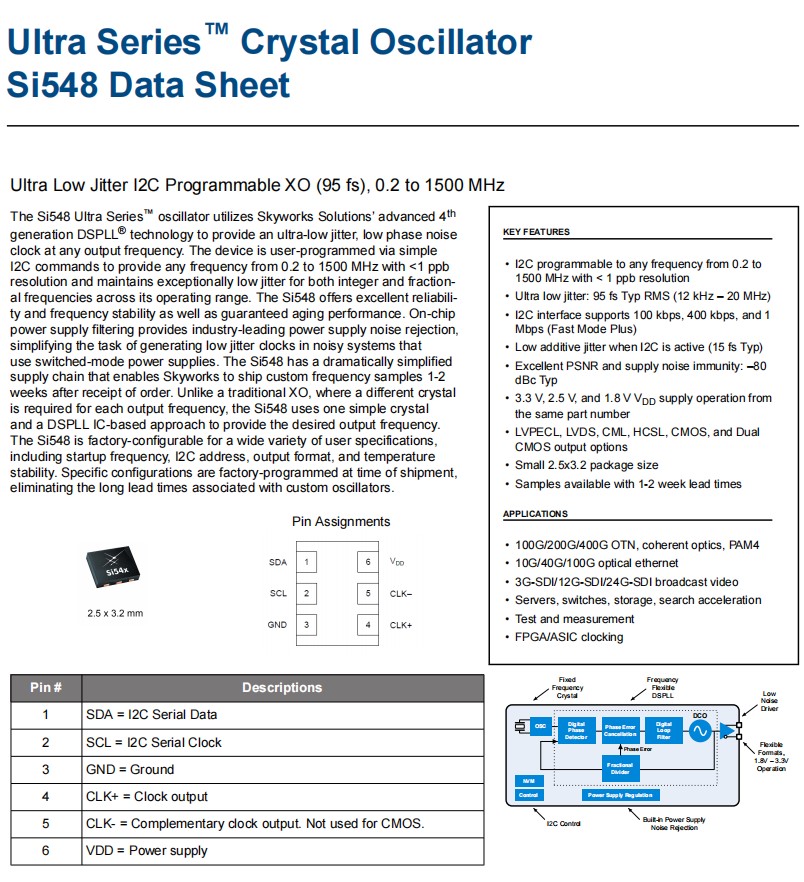

思佳讯LVPECL振荡器,Si548高精度差分晶振,548ACAA000179CCGR超低抖动晶振

产品特点：

I2C可编程至0.2至1500 MHz的任何频率，分辨率<1 ppb
超低抖动：95 fs典型RMS（12 kHz–20 MHz）
I2C接口支持100 kbps、400 kbps和1 Mbps（Fast Mode Plus）
I2C激活时的低附加抖动（典型值为15 fs）
出色的PSNR和电源抗扰度：–80 dBc Typ
相同零件号的3.3 V、2.5 V和1.8 V VDD电源操作
LVPECL、LVDS、CML、HCSL、CMOS和双CMOS输出选项
2.5x3.2小包装尺寸 石英晶体振荡器
样品可用，交付周期为1-2周

晶振料号	品牌	系列	频率	输出	电压
548BCAA000112CCG	Skyworks晶振	Si548	10 MHz	LVDS	1.8V, 2.5V, 3.3V
548BCAA000118CCG	Skyworks晶振	Si548	156.25 MHz	LVDS	1.8V ~ 3.3V
548DCAA002299CCG	Skyworks晶振	Si548	1.4997333 GHz	CML	1.8V ~ 3.3V
548BCAA002151CCG	Skyworks晶振	Si548	837.5 MHz	LVDS	1.8V, 2.5V, 3.3V
548ACAA000179CCG	Skyworks晶振	Si548	312.5 MHz	LVPECL	2.5V, 3.3V
548DCAA002176CCG	Skyworks晶振	Si548	779.215494 MHz	CML	1.8V, 2.5V, 3.3V
548BCAA000112CCGR	Skyworks晶振	Si548	10 MHz	LVDS	1.8V, 2.5V, 3.3V
548DCAA002299CCGR	Skyworks晶振	Si548	1.4997333 GHz	CML	1.8V ~ 3.3V
548BCAA000118CCGR	Skyworks晶振	Si548	156.25 MHz	LVDS	1.8V, 2.5V, 3.3V
548BCAA002151CCGR	Skyworks晶振	Si548	837.5 MHz	LVDS	1.8V, 2.5V, 3.3V
548ACAA000179CCGR	Skyworks晶振	Si548	312.5 MHz	LVPECL	2.5V, 3.3V
548DCAA002176CCGR	Skyworks晶振	Si548	779.215494 MHz	CML	1.8V, 2.5V, 3.3V
548EAAA000118CCG	Skyworks晶振	Si548	156.25 MHz	HCSL	1.8V ~ 3.3V
548HAAA000118CCG	Skyworks晶振	Si548	156.25 MHz	HCSL	1.8V ~ 3.3V
548BAAA002409CCG	Skyworks晶振	Si548	603.299 MHz	LVDS	1.8V, 2.5V, 3.3V
548BCAB000121CCG	Skyworks晶振	Si548	100 MHz	LVDS	1.8V, 2.5V, 3.3V
548BCAB000112CCG	振荡器	Si548	10 MHz	LVDS	1.8V, 2.5V, 3.3V
548AAAC002389CCGR	Skyworks晶振	Si548	99.6 MHz	LVPECL	2.5V, 3.3V
548EAAA000118CCGR	Skyworks晶振	Si548	156.25 MHz	HCSL	1.8V ~ 3.3V
548HAAA000118CCGR	Skyworks晶振	Si548	156.25 MHz	HCSL	1.8V ~ 3.3V
548BAAA002409CCGR	Skyworks晶振	Si548	603.299 MHz	LVDS	1.8V, 2.5V, 3.3V
548DCAB002288CCGR	Skyworks晶振	Si548	467.529296 MHz	CML	1.8V ~ 3.3V
548BCAB000121CCGR	Skyworks晶振	Si548	100 MHz	LVDS	1.8V, 2.5V, 3.3V
548BCAB000112CCGR	Skyworks晶振	Si548	10 MHz	LVDS	1.8V, 2.5V, 3.3V
548DCAB002288CCG	Skyworks晶振	Si548	467.529296 MHz	CML	1.8V ~ 3.3V
548AAAC002389CCG	Skyworks晶振	Si548	99.6 MHz	LVPECL	2.5V, 3.3V
548CBAC002410CCGR	Skyworks晶振	Si548	56.448 MHz	CMOS	1.8V, 2.5V, 3.3V
548CBAC002410CCG	Skyworks晶振	Si548	56.448 MHz	CMOS	1.8V, 2.5V, 3.3V
548BCAC002410CCG	Skyworks晶振	Si548	56.448 MHz	LVDS	1.8V, 2.5V, 3.3V
548BCAC002410CCGR	Skyworks晶振	Si548	56.448 MHz	LVDS	1.8V, 2.5V, 3.3V
