XUL538750.000000X,瑞萨LVDS仪器设备晶振,6G蓝牙模块晶振

频率：750.000MHz

尺寸：5.0x3.2mm

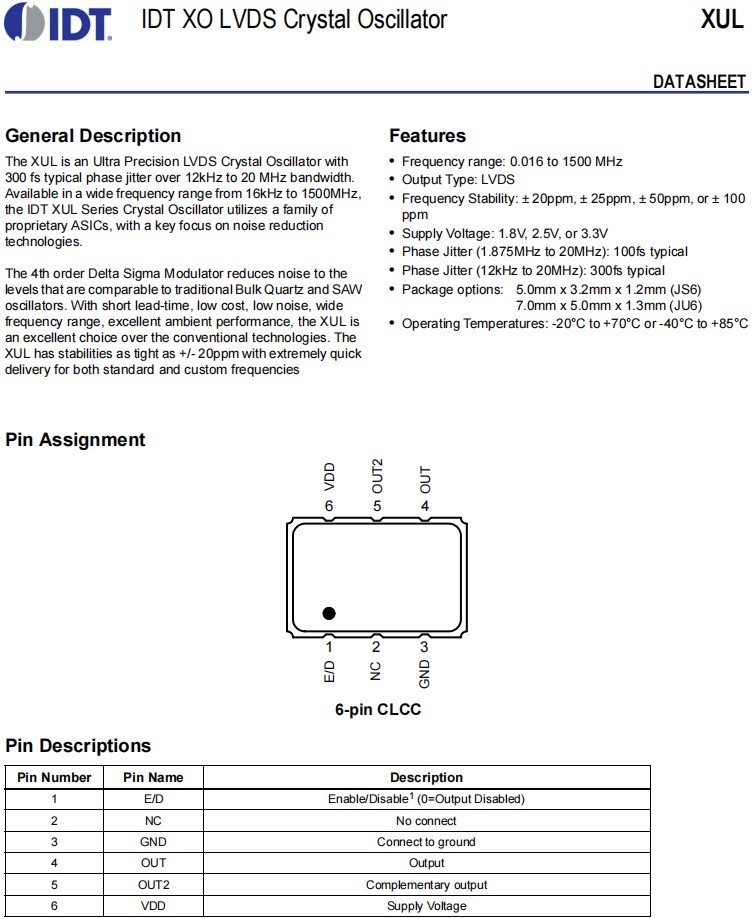

XUL538750.000000X,瑞萨LVDS仪器设备晶振,6G蓝牙模块晶振，进口晶振，Renesas瑞萨电子晶振，XUL系列晶振，编码为：XUL538750.000000X，频率为：750.000MHz，小体积尺寸5.0x3.2mm，六脚贴片晶振，LVDS输出差分晶振，有源晶振，石英晶体振荡器。XUL是一种超精密LVDS晶体振荡器，具有300 fs到20 MHz带宽超过12 kHz的典型相位抖动。 XUL系列晶体振荡器的频率范围从16 kHz到1500MHz，采用了一系列专有的asic芯片，重点关注降噪技术。四阶西格玛调制器将噪声降低到可与传统的大块石英和锯纹波振荡器相媲美的水平。XUL系列贴片晶振具有较短的前置时间、低成本、低噪声、较宽的频率范围、优异的环境性能，是一种超越传统技术的优良选择。XUL的稳定性高达+/- 20ppm，在标准和自定义频率下都非常快。被广泛用于：通讯设备，无线网络，蓝牙模块，物联网，机顶盒，光端机，GPS定位，导航仪，安防设备及各种频率控制设备上.

订购热线：0755-27838351

超低相位噪声6G晶振,XLP525625.000000I,Renesas无线路由器晶振，参数表

Parameter Symbol Condition Min Typ Max Units

Output Frequency Range FOUTR
750
MHz

Frequency Stability Temperature = -20°C to +70°C ±20 ±100 ppm

Temperature = -40°C to +85°C ±25 ±100 ppm

Aging (1st year) Ta = 25°C ±3

Aging (10 years) Ta = 25°C ±10

Output Load Differential 100 Ohms

Start-up Time TST Output valid time after VDD meets
minimum specified level 10 ms

Output Rise Time 20% to 80% VPP 275 380 ps

Output Fall Time 80% to 20% VPP 275 380 ps

Output Clock Duty Cycle TDTCY @ 50% VPP 45 55 %

Output Enable/ Disable Time TOE 100 ns

Period Jitter, RMS J PER Frequency = 156.25MHz 3.5 8 psec

Random Jitter RJ Frequency = 156.25MHz
Per MJSQ spec (Methodologies for
Jitter and Signal Quality specifications) 0.9 1.5 psec

Deterministic Jitter DJ 12 26 psec

Total Jitter TJ 25 44 psec

Phase Jitter (12kHz – 20MHz) φJITTER @25°C & 3.3V 300 400 fsec

Phase Noise Performance
Frequency = 156.25 MHz φNOISE 100Hz of Carrier -97 dBc/Hz

1kHz of Carrier -112 dBc/Hz

10kHz of Carrier -122 dBc/Hz

100kHz of Carrier -131 dBc/Hz

1MHz of Carrier -146 dBc/Hz

10MHz of Carrier -153 dBc/Hz

Output Frequency (Standards) F OUT 100MHz, 106.25MHz, 125MHz, 150MHz, 155.52MHz, 156.25MHz, 200MHz,212,5MHz, 250MHz, 300MHz, 312.5MHZ, 400MHz，(Contact IDT for additional frequencies)

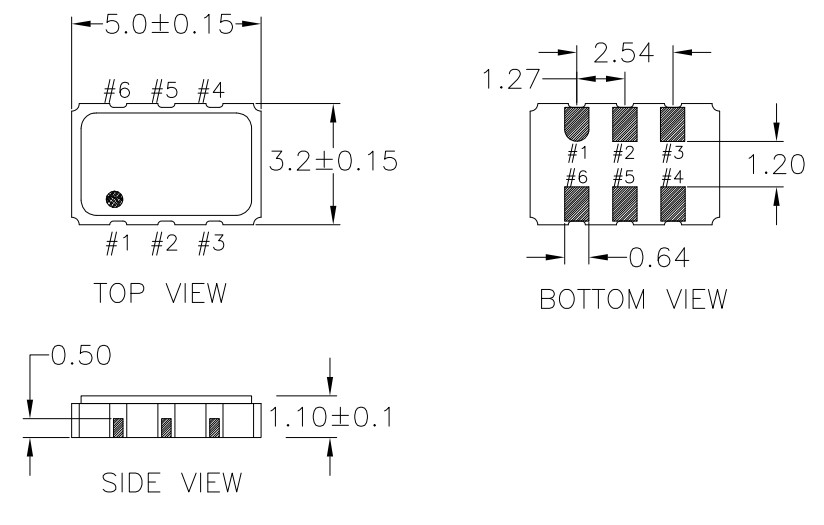

XUL538750.000000X,瑞萨LVDS仪器设备晶振,6G蓝牙模块晶振，尺寸图

XUL538750.000000X,瑞萨LVDS仪器设备晶振,6G蓝牙模块晶振

产品特点：

频率范围：0.016至1500 MHz
输出类型：LVDS差分晶体振荡器
频率稳定性：±20ppm、±25ppm、±50ppm或±100ppm
电源电压：1.8V、2.5V或3.3V
相位抖动（1.875MHz至20MHz）：典型100fs
相位抖动（12kHz至20MHz）：典型300fs
包装选项：5.0mm x 3.2mm x 1.2mm（JS6），7.0毫米x 5.0毫米x 1.3毫米（JU6）
工作温度：-20°C至+70°C或-40°C至+85°C

晶振料号	品牌	描述	系列
XUL535156.250JS6I8	Renesas晶振	XTAL OSC XO 156.2500MHZ LVDS SMD	XUL
XUL535150.000000I	Renesas晶振	XTAL OSC XO 150.0000MHZ LVDS SMD	XUL
XUL536125.000JS6I	Renesas晶振	XTAL OSC XO 125.0000MHZ LVDS SMD	XUL
XUL535100.000000I	Renesas晶振	XTAL OSC XO 100.0000MHZ LVDS SMD	XUL
XUL536212.500JS6I	Renesas晶振	XTAL OSC XO 212.5000MHZ LVDS SMD	XUL
XUL736150.000JU6I	Renesas晶振	XTAL OSC XO 150.0000MHZ LVDS SMD	XUL
XUL516100.000000I	Renesas晶振	CLCC 5.00X3.20X1.10 MM, 2.54MM P	XUL
XUL530039.000000X	Renesas晶振	XTAL OSC XO 39.0000MHZ LVDS SMD	XUL
XUL515644.530000I	Renesas晶振	CLCC 5.00X3.20X1.10 MM, 2.54MM P	XUL
XUL526644.530000I	Renesas晶振	CLCC 5.00X3.20X1.10 MM, 2.54MM P	XUL
XLL726080.000000X	Renesas晶振	OSCILLATOR XO 80.000MHZ LVDS SMD	XUL
XUL535644.531250I	Renesas晶振	CLCC 5.00X3.20X1.10 MM, 2.54MM P	XUL
XUL735100.016000I	Renesas晶振	XTAL OSC XO 100.0160MHZ LVDS	XUL
XUL535075.000000I	Renesas晶振	XTAL OSC XO 75.0000MHZ LVDS SMD	XUL
XUL715033.330000I	Renesas晶振	XTAL OSC XO 33.3300MHZ LVDS SMD	XUL
XUL525125.000000X	Renesas晶振	OSC XO 125.000MHZ LVDS SMD	XUL
XUL730100.000000X	Renesas晶振	CLCC 7.00X5.00X1.30 MM, 2.54MM P	XUL
XUL525100.000000X	Renesas晶振	CLCC 5.00X3.20X1.10 MM, 2.54MM P	XUL
XUL735125.000000X	Renesas晶振	CLCC 7.00X5.00X1.30 MM, 2.54MM P	XUL
XUL535156.250000I	Renesas晶振	CLCC 5.00X3.20X1.10 MM, 2.54MM P	XUL
XUL736380.000000I	Renesas晶振	XTAL OSC XO 380.0000MHZ LVDS SMD	XUL
XUL538750.000000X	Renesas晶振	XTAL OSC XO 750.0000MHZ LVDS SMD	XUL
XUL735208.125000K	Renesas晶振	XTAL OSC XO 208.1250MHZ LVDS SMD	XUL
XUL736019.440000X	Renesas晶振	XTAL OSC XO 19.4400MHZ LVDS SMD	XUL
XUL730004.000000I	振荡器	XTAL OSC XO 4.0000MHZ LVDS SMD	XUL
XUL510125.000000I	Renesas晶振	XTAL OSC XO 125.0000MHZ LVDS SMD	XUL
XUL725050.000000I	Renesas晶振	XTAL OSC XO 50.0000MHZ LVDS SMD	XUL
XUL538098.304000X	Renesas晶振	XTAL OSC XO 98.3040MHZ LVDS SMD	XUL
XUL538161.132813X	Renesas晶振	XTAL OSC XO 161.132813MHZ LVDS	XUL
XUL736148.351600I	Renesas晶振	XTAL OSC XO 148.3516MHZ LVDS	XUL
XUL516090.000000I	Renesas晶振	XTAL OSC XO 90.0000MHZ LVDS SMD	XUL
XUL515155.520000I	Renesas晶振	XTAL OSC XO 155.5200MHZ LVDS SMD	XUL
XUL516090.000000I8	Renesas晶振	XTAL OSC XO 90.0000MHZ LVDS SMD	XUL
XUL516075.000000I	Renesas晶振	XTAL OSC XO 75.0000MHZ LVDS SMD	XUL
XUL515135.000000I	Renesas晶振	XTAL OSC XO 135.0000MHZ LVDS SMD	XUL
XUL735260.000000I	Renesas晶振	XTAL OSC XO 260.0000MHZ LVDS SMD	XUL
XUL735135.000000I	Renesas晶振	XTAL OSC XO 135.0000MHZ LVDS SMD	XUL
XUL735100.000000K	Renesas晶振	XTAL OSC XO 100.0000MHZ LVDS SMD	XUL
