SEIKO晶振,贴片晶振,SSP-T7-F晶振,Q-SPT7P0327620C5GF晶振

频率:32.768kHz

尺寸:7.0*1.5mm

贴片石英晶体谐振器,又简称为排带包装,这是这产品采用排带盘式包装,使产品在焊接时能采用SMT自动贴片机高速的焊接,大大节约人工,提高工作效率.32.768KHz千赫子时钟晶体,其本身主要应用在时钟控制产品,或者是控制模块,主要给时钟芯片提供一个基准信号,其主要各项功能还得看应用何种产品,本产品具有小型,薄型,轻型的贴片晶振表面型音叉式石英晶体谐振器.

订购热线:0755-27838351
QQ咨询 点击这里给我发消息

2009年度,根据环境管理体系中的规定,精工晶振集团在其日本国内的所有事业所和海外的所有生产基地中,建立了精工晶振,贴片石英晶体,石英晶体谐振器,精工振荡子绿色经营活动的框架.
截止到2006年度,精工晶振在国内外的所有生产据点以及国内的非生产据点——精工制作所总公司、东京分公司、营业所,均取得了ISO14001认证.此后,精工石英晶振努力开展体系整合,并于2007年3月在国内集团的34个据点完成了向ISO14001多站认证的转变.精工晶振力求通过此举,落实从设计、开发到精工晶振,石英晶体谐振器,精工石英晶振,精工石英晶体谐振器的生产、销售的一条龙环保管理.SEIKO晶振,贴片晶振,SSP-T7-F晶振,Q-SPT7P0327620C5GF晶振

SEIKO晶振,贴片晶振,SSP-T7-F晶振,Q-SPT7P0327620C5GF晶振贴片石英晶体谐振器,又简称为排带包装,这是这产品采用排带盘式包装,使产品在焊接时能采用SMT自动贴片机高速的焊接,大大节约人工,提高工作效率.32.768KHz千赫子时钟晶体,其本身主要应用在时钟控制产品,或者是控制模块,主要给时钟芯片提供一个基准信号,其主要各项功能还得看应用何种产品.SEIKO晶振,贴片晶振,SSP-T7-F晶振,Q-SPT7P0327620C5GF晶振.

超小型石英贴片晶振晶片的设计:石英晶片的长宽尺寸已要求在±0.002mm内,由于贴片晶振晶片很小导致晶体的各类寄生波(如长度伸缩振动,面切变振动)与主振动(厚度切变振动)的耦合加强,从而造成如若石英晶振晶片的长度或宽度尺寸设计不正确、使得振动强烈耦合导致石英晶振的晶片不能正常工作,从而导致产品在客户端不能正常使用.

西铁城晶振

单位

SSP-T7-F晶振

石英晶振基本条件

标准频率

f_nom

32.768KHz

标准频率

储存温度

T_stg

-55°C +125°C

裸存

工作温度

T_use

-40°C +85°C

标准温度

激励功率

DL

0.5μW Max.

推荐:1μW 100μW

频率公差

f_— l

/±5ppm/±10ppm/±20ppm(标准)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.muratacrystal.com/

频率温度特征

f_tem

±30 × 10-6/-20°C +70°C

超出标准的规格请联系我们.

负载电容

CL

 7pF,9pF,12.5pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±3× 10-6 / year Max.

+25°C,第一年

精工SSP-T7-F晶振系列编码表:

原厂编码 厂家 型号 系列 Frequency
Q-SPT7P032762070FF Seiko Instruments SSP-T7-F kHz Crystal (Tuning Fork) 32.768kHz
Q-SPT7P032761070FF Seiko Instruments SSP-T7-F kHz Crystal (Tuning Fork) 32.768kHz
Q-SPT7P032760570FF Seiko Instruments SSP-T7-F kHz Crystal (Tuning Fork) 32.768kHz
Q-SPT7P0327620C5GF Seiko Instruments SSP-T7-F kHz Crystal (Tuning Fork) 32.768kHz
Q-SPT7P0327610C5GF Seiko Instruments SSP-T7-F kHz Crystal (Tuning Fork) 32.768kHz
Q-SPT7P0327605C5GF Seiko Instruments SSP-T7-F kHz Crystal (Tuning Fork) 32.768kHz

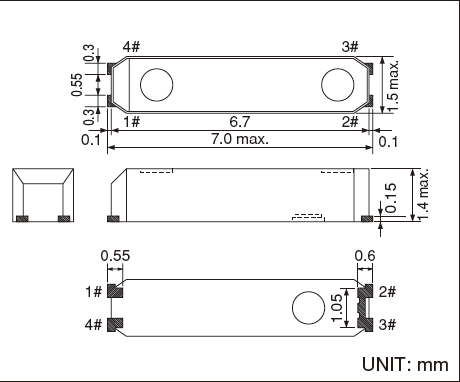

SSP-T7-F 7015

(1) 理想情况下,机械蜂鸣器应安装在一个独立于压电石英晶振件的PCB板上.如果您安装在同一个PCB板上,最好使用余量或切割PCB.当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同.建议遵照内部板体特性.

(2) 在设计时请参考相应的推荐封装.

(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用.

(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料.

更多信息请查看晶振今日头条
