希华晶振,插件晶振,LP-2.5晶振,49S两脚插件晶振

频率:3.5~80MHZ

尺寸:11.05*4.65mm

插件石英晶振最适合用于比较低端的电子产品,比如儿童玩具数码家电晶振,即使在汽车电子领域中也能使产品高可靠性的使用.并且可用于安全控制装置的CPU时钟信号发生源部分,好比时钟单片机上的石英晶振,在极端严酷的环境条件下,晶振也能正常工作,具有稳定的起振特性,高耐热性,耐热循环性和耐振性等的高可靠性能,由于在49/S形晶体谐振器的底部装了树脂底座,就可作为产品电气特性和高可靠性无受损的表面贴片型晶体谐振器使用,满足无铅焊接的回流温度曲线要求.

订购热线:0755-27838351
QQ咨询 点击这里给我发消息 希华晶振,插件晶振,LP-2.5晶振,49S两脚插件晶振

Japan1

希华晶振,有源晶振,LP-2.5晶振,49S两脚插件晶振

制造商 希华晶振 产地 台湾 产品型号 LP-2.5
频率 40MHZ 负载 16pF
温度范围 -40°c~+85°c
频率偏差     ±50ppm
封装
金属面插件两脚 尺寸 11.05*4.65mm

Japan2

希华晶振

单位

LP-2.5晶振

石英晶振基本条件

标准频率

f_nom

3.5~80MHZ

标准频率

储存温度

T_stg

-40°C +125°C

裸存

工作温度

T_use

-40°C +85°C

标准温度

激励功率

DL

200μW Max.

推荐:1μW 100μW

频率公差

f_— l

±50 × 10-6 (标准),
(±15 × 10-6  ±50 × 10-6 可用)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息, http://www.tydz99.com/

频率温度特征

f_tem

±30 × 10-6/-20°C +70°C

超出标准的规格请联系我们.

负载电容

CL

10PF,12PF,16PF

不同负载电容要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±5 × 10-6 / year Max.

+25°C,第一年

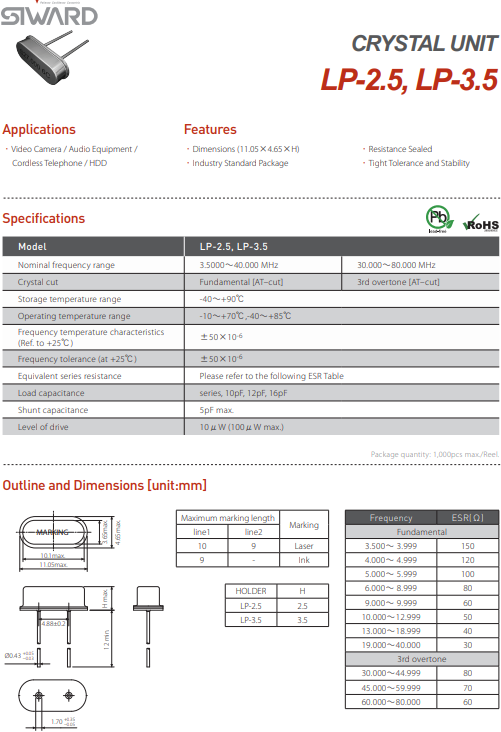

Japan3

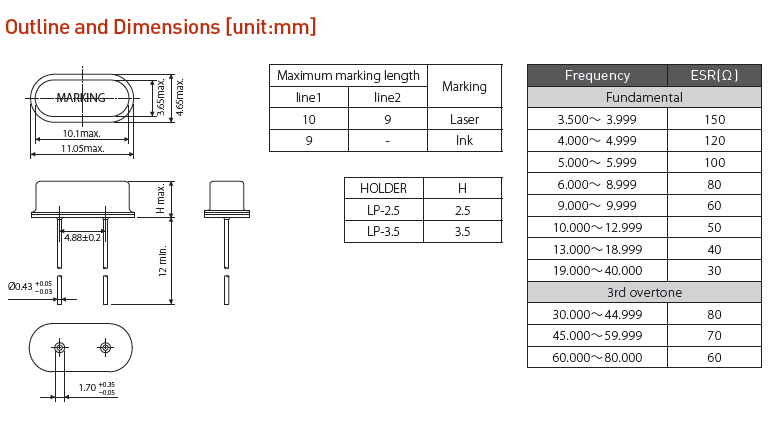

LP-2.5 11.05-4.65

Japan4

自动安装时的冲击

自动安装电子游戏机晶振和真空化引发的冲击会破坏产品特性并影响这些.请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对产品特性产生影响.条件改变时,请重新检查安装条件.同时,在安装前后,请确保贴片石英晶振未撞击机器或其他电路板等.

超声波清洗

(1)使用AT-切割晶体和表面声波9SAW)谐振器/声表面滤波器的产品,可以通过49S进口大型晶振超声波进行清洗.但是,在某些条件下, 晶体特性可能会受到影响,而且内部线路可能受到损坏.确保已事先检查系统的适用性.

(2)使用和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为晶体可能受到破坏.

(3)请勿清洗开启式产品

(4)对于可清洗产品,应避免使用可能对石英水晶谐振器产生负面影响的清洗剂或溶剂等.

(5)焊料助焊剂的残留会吸收水分并凝固.这会引起移动网络晶振诸如位移等其它现象.这将会负面影响晶振的可靠性和质量.请清理残余的助焊剂并烘干PCB.

LP-2.5
