SiT1533AI-H4-D14-32.768S,2012mm,32.768KHz,SiTime振荡器

频率：32.768KHz

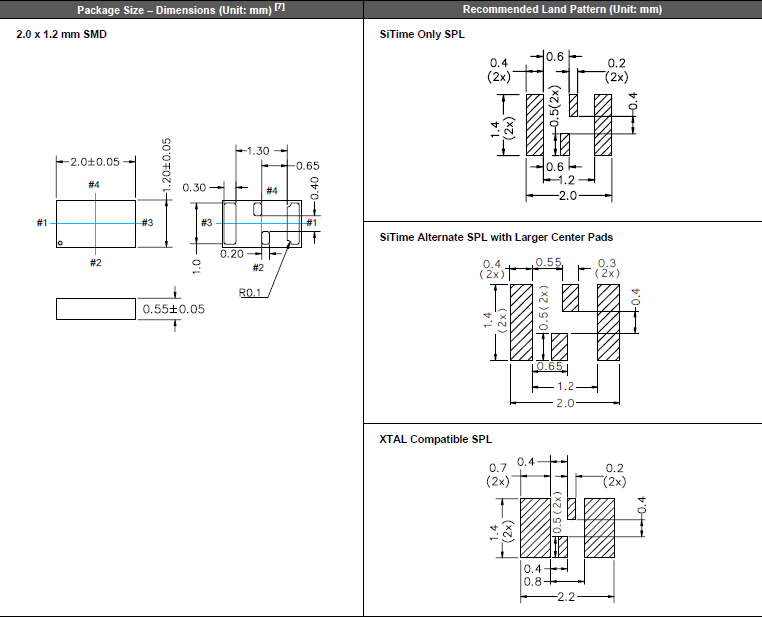

尺寸：2.0x1.2mm

SiT1533AI-H4-D14-32.768S,2012mm,32.768KHz,SiTime振荡器，美国进口晶振，SiTime晶振，型号：SiT1533，编码为：SiT1533AI-H4-D14-32.768S，工业温度范围：-40℃至+85℃，频率稳定性：±100ppm，小体积晶振尺寸：2.0x1.2mm，频率为：32.768KHz，两脚贴片晶振，石英晶体振荡器，SiT1533是一款超小、超低功率的32.768 kHz振荡器，为移动设备和其他电池供电的应用进行了优化。当使用SiTime焊盘布局（SPL）时，SiT1533与引脚兼容，并与现有的2012 XTALs兼容。与标准振荡器不同的是，SiT1533的特点是纳米驱动器Drive™，这是一种工厂可编程输出，可以降低电压摆动到最小化功率。1.2V到3.63V的工作电源电压范围使其成为一个理想的解决方案，包括低压电池备用电源，如硬币电池或超级盖。应用于：手机，时钟晶振，平板电脑，健康和健康监视器，健身手表，运动视频摄像头，无线键盘，超小笔记本电脑，脉冲每秒（pps）计时，RTC参考时钟，电池管理计时等应用。

订购热线：0755-27838351

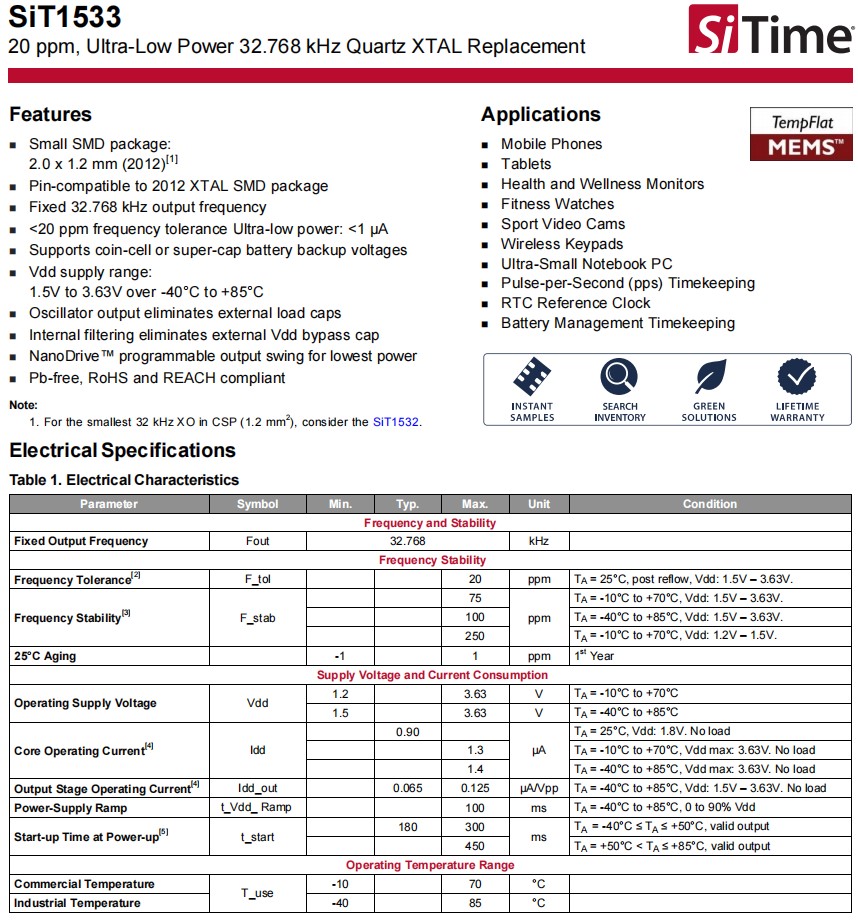

SiT1533AI-H4-D14-32.768S,2012mm,32.768KHz,SiTime振荡器，产品特点：

小型SMD尺寸： 2.0x1.2mm
针兼容2012 XTAL SMD包
固定32.768kHz石英晶振
<20ppm频率公差超低功率： <1µA
支持硬币电池或超盖电池备份电压
Vdd供应范围： 1.5V到3.63V超过-40°C+85°C
振荡器输出消除外部负载帽
内部过滤消除外部Vdd旁路帽
纳米驱动器™可编程输出摆动最低功率
无铅，RoHS和达到兼容

SiT1533AI-H4-D14-32.768S,2012mm,32.768KHz,SiTime振荡器,参数表

Parameter	Symbol	Min.	Typ.	Max.	Unit	Condition
Frequency and Stability
Fixed Output Frequency	Fout		32.768		kHz
Frequency Stability
Frequency Tolerance[2]	F_tol			20	ppm	TA=25°C, post reflow, Vdd: 1.5V–3.63V.
Frequency Stability[3]	F_stab			75	ppm	TA=-10°C to +70°C, Vdd: 1.5V–3.63V.
				100		TA=-40°C to +85°C, Vdd: 1.5V–3.63V.
				250		TA=-10°C to +70°C, Vdd: 1.2V–1.5V.
25°C Aging		-1		1	ppm	1st Year
Supply Voltage and Current Consumption
Operating Supply Voltage	Vdd	1.2		3.63	V	TA=-10°C to +70°C
Operating Supply Voltage	Vdd	1.5		3.63	V	TA=-40°C to +85°C
Core Operating Current[4]	Idd		0.9		μA	TA=25°C, Vdd: 1.8V. No load
				1.3		TA=-10°C to +70°C, Vdd max: 3.63V. No load
				1.4		TA=-40°C to +85°C, Vdd max: 3.63V. No load
Output Stage Operating Current[4]	Idd_out		0.065	0.125	μA/Vpp	TA=-40°C to +85°C, Vdd: 1.5V – 3.63V. No load
Power-Supply Ramp	t_Vdd_ Ramp			100	ms	TA=-40°C to +85°C, 0 to 90% Vdd
Start-up Time at Power-up[5]	t_start		180	300	ms	TA =-40°C ≤ TA≤ +50°C, valid output
Start-up Time at Power-up[5]	t_start			450		TA=+50°C < TA≤ +85°C, valid output
Operating Temperature Range
Commercial Temperature	T_use	-10		70	°C
Industrial Temperature		-40		85	°C
