Wi2Wi温补晶体振荡器,TLT3-00032X-C-P-3-R-X,超低功耗6G计时晶振

频率：32.768KHz

尺寸：3.2x2.5mm

Wi2Wi温补晶体振荡器,TLT3-00032X-C-P-3-R-X,超低功耗6G计时晶振，美国进口晶振，Wi2wi威尔威贴片晶振，TLT3系列编码为：TLT3-00032X-C-P-3-R-X，频率为：32.768KHz，小体积晶振尺寸：3.2x2.5mm，四脚贴片晶振，TCXO晶体振荡器，石英晶振，有源晶振，无铅环保晶振，Wi2Wi的TLT3系列温度补偿晶体振荡器（TCXO）确保了在苛刻要求的情况下的精确频率。具有良好的时间保持精度和超低的功耗，这款TCXO是理想的电池操作的设备。具有超小型，轻薄型，低抖动，低功耗，低电源电压，低相位噪声，低损耗，低耗能，低电平等特点。TLT3系列晶振应用于：车载导航，汽车电子设备，移动通讯设备，无线网络，蓝牙模块，物联网，GPS定位系统，医疗设备，数码电子等应用。

订购热线：0755-27838351

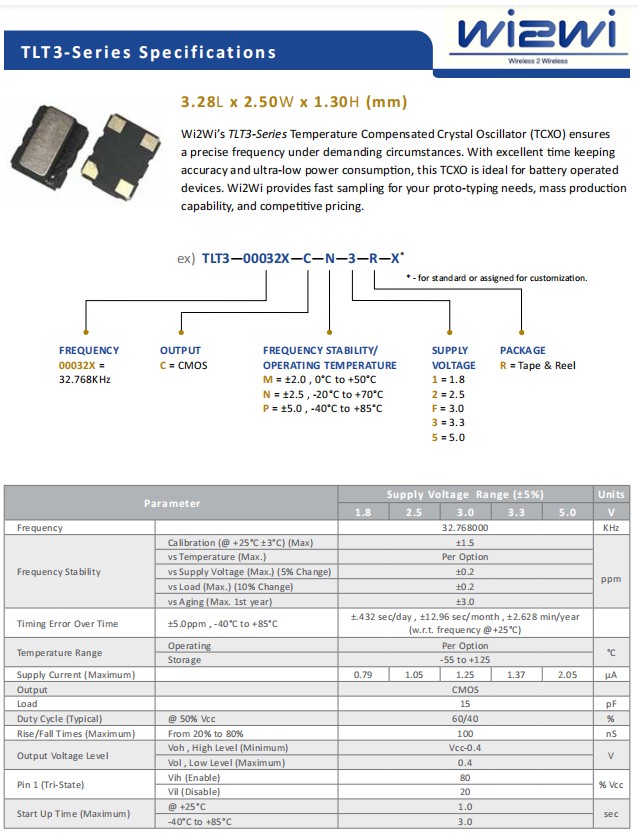

Wi2Wi温补晶体振荡器,TLT3-00032X-C-P-3-R-X,超低功耗6G计时晶振，参数表

Parameter		Supply Voltage Range (±5%)					Units
		1.8	2.5	3	3.3	5	V
Frequency		32.768					KHz
Frequency Stability	Calibration (@ +25°C ±3°C) (Max)	±1 .5
	vs Temperature (Max .)	Per Option
	vs Supply Voltage (Max .) (5% Change)	±0 .2					ppm
	vs Load (Max .) (10% Change)	±0 .2
	vs Aging (Max . 1st year)	±3 .0
Timing Error Over Time	±5 .0ppm , -40°C to +85°C	± .432 sec/day , ±12 .96 sec/month , ±2 .628 min/year
		(w. r.t . frequency @+25°C)
Temperature Range	Operating	Per Option					°C
	Storage	-55 to +125
Supply Current (Maximum)		0.79	1.05	1.25	1.37	2.05	µA
Output		CMOS
Load		15					pF
Duty Cycle (Typical)	@ 50% Vcc	60/40					%
Rise/Fall Times (Maximum)	From 20% to 80%	100					nS
Output Voltage Level	Voh , High Level (Minimum)	Vcc-0 .4					V
	Vol , Low Level (Maximum)	0.4
Pin 1 (Tri-State)	Vih (Enable)	80					% Vcc
	Vil (Disable)	20
Start Up Time (Maximum)	@ +25°C	1					sec
	-40°C to +85°C	3

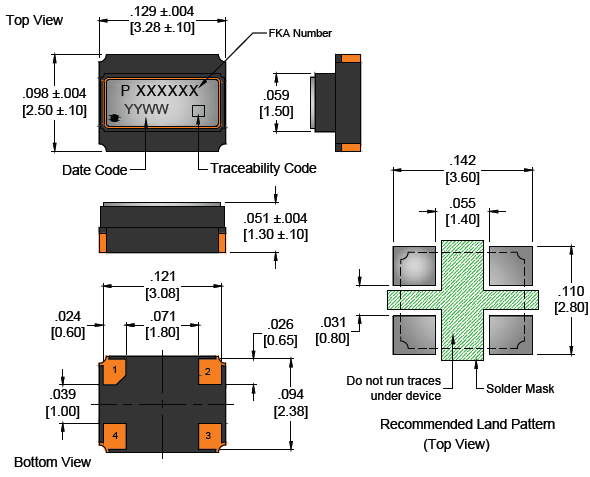

Wi2Wi温补晶体振荡器,TLT3-00032X-C-P-3-R-X,超低功耗6G计时晶振，尺寸图

Wi2Wi温补晶体振荡器,TLT3-00032X-C-P-3-R-X,超低功耗6G计时晶振

温补晶振即温度补偿晶体振荡器（TCXO），本身具有温度补偿作用，是通过附加的温度补偿电路使由周围温度变化产生的振荡频率变化量削减的一种石英晶体振荡器，高低温度稳定性:频率精度0.5PPM~2.0PPM,常用频率:26M,33.6M,38.4M,40M.因产品性能稳定,精度高等优势,被广泛应用到一些比较高端的数码通讯产品领域,GPS全球定位系统,智能手机,WiMAX和无线通信等产品,符合RoHS/无铅.
