NSK晶振,温补晶振,NXH-53晶振,进口小体积温补晶振

频率:10~125MHZ

尺寸:5.0*3.2mm

小尺寸的TCXO温补晶振内部晶片焊接模式采用了,高精密点胶技术,晶片胶点的位置,大小:位置准确度以及胶点大小一致性,通过图像识别及高精密度数字定位系统的运用,使晶片的点胶的精度在±0.02mm之内,确保TCXO晶体产品精度,稳定性能良好发挥功能.
订购热线:0755-27838351
QQ咨询 点击这里给我发消息 NSK晶振,温补晶振,NXH-53晶振,进口小体积温补晶振

Japan1

NSK晶振,温补晶振,NXH-53晶振,进口小体积温补晶振.产品本身带温度补偿作用的晶体振荡器,该体积产品最适合于GPS,以及卫星通讯系统,智能电话等多用途的高稳定的频率温度特性晶振.为对应低电源电压的产品.(DC+1.8V ± 0.1V to +2.9V ± 0.1V 对应IC可能) 高度:最高0.8 mm,体积:0.0022 cm3,重量:0.008 g,超小型,轻型.低消耗电流,表面贴片型产品.(可对应回流焊)无铅产品.满足无铅焊接的高温回流温度曲线要求,带有AFC(频率控制)功能,Enable/Disable功能,产品本身可根据使用需要进行选择.

台湾津绽NSK晶振科技股份有限公司藉由环境/安卫管理系统的推动执行,以整合内部资源,奠定经营管理的基础.藉执行环境考虑面/安卫危害鉴别作业,网络通信晶振环境/安卫管理方案和内部稽核为手段,合理化推动环境/安卫管理,落实环境/安卫系统有效实施.并不断透过教育训练灌输员工环境/安卫观念及意识,藉由改善公司制程以达到污染预防、工业减废、安全与卫生、符合法规要求使企业永续发展减少环境/安卫负担,并满足客户需求,获得客户的信赖而努力.

Japan2

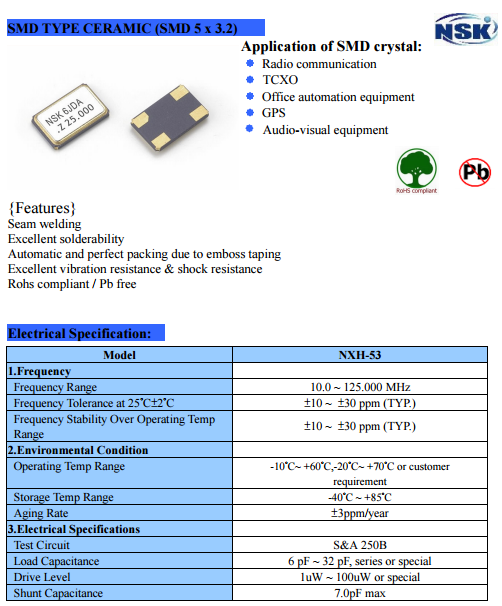

NSK晶振规格

单位

NXH-53晶振

石英晶振基本条件

标准频率

f_nom

10~125MHZ

标准频率

储存温度

T_stg

-20°C  +70°C

裸存

工作温度

T_use

-10°C  +60°C

标准温度

激励功率

DL

200μW Max.

推荐:1μW  100μW

频率公差

f_— l


  ±10ppm



+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.muratacrystal.com/


频率温度特征

f_tem

±30 × 10-6/-20°C  +70°C

超出标准的规格请联系我们.

负载电容

CL

6pF~32pF

超出标准说明,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±5 × 10-6 / year Max.

+25°C,第一年

Japan3

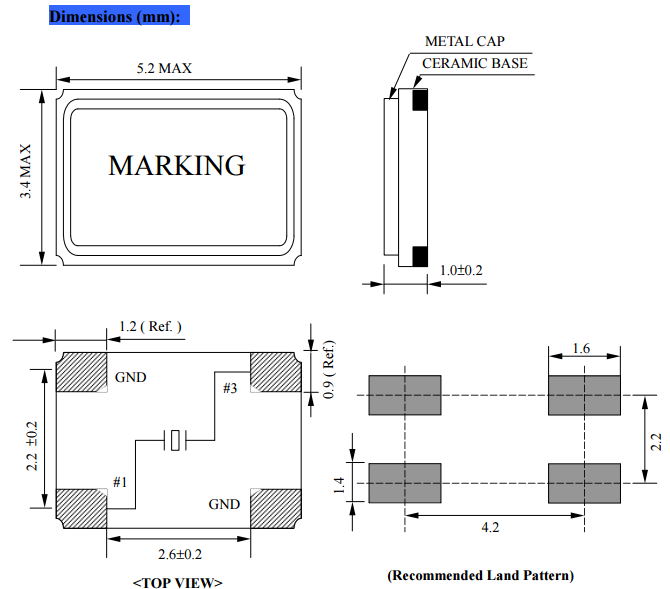

NXH-53

Japan4

晶振在工作中出现异常技术问题:

这些知识介绍是指晶振在产品上线之后发生不良品或者没反应的情况下.自检办法.温度补偿晶体振荡器如果在电路上的功能不规则或根本无法全部精密石英晶体振荡器找出得到了应用操作.请使用以下的清单找出可能存在的问题.请按照确定的因素和可能的解决方案的说明.

我们从驱动程序时钟晶振使用输出无信号开始寻找相关问题.

我们可以先使用示波器或者频率计数器来检查终端的两个信号.如果5032贴片晶振没有信号输出.请按照步骤1-1到1-4步执行检查.如果有从石英晶振(XOUT)的输出端子的输出信号.而是从在终端(辛)输出没有信号.请检查圆柱晶振体以下step1-5到步骤1-6.

你可以先把晶体卸载下来并测试贴片石英晶振的频率和负载电容.看看他们是否能振动.也可以使用专业的数码相机晶振测试仪器来检测.如果你没法检测你也可以将不良品发送给我公司.我们检测分析之后告诉你结果.

NXH-53
