Cardinal可编程振荡器介绍

Cardinal的可编程晶体振荡器，其组件已经成为一种新的 市场的领导者。可编程产品 系列有几个优点，包括良好的抖动 性能、紧密的稳定性和高频率 范围。这些振荡器有多种型号 适合各种设计要求的包装尺寸。

晶体振荡器设计采用不同的 方法，每种方法都有自己的优点 缺点。基本振动的振荡器 模式非常适合抖动敏感设计，但是 他们在达到更高频率时面临限制 由于晶体的厚度。另一方面， 第三泛音模式振荡器提供更好的频率 稳定性和高频选项，但它们需要 更长的开发周期 仍然可用。

锁相环(PLL)技术提供了更多的灵活性 就新频率的可用性而言 缩短交货时间。然而，PLL的抖动 性能可能不符合严格的相位噪声要求。

为了支持快节奏的电路板设计，Cardinal 组件引入了可编程石英晶体振荡器系列。这些石英晶体振荡器可以提供 抖动相当的更高频率选项 性能和缩短的制造时间

什么是可编程晶体振荡器？

可编程晶体振荡器的设计采用 先进的PLL技术，使其高度 百搭。它可以提供很宽的频率范围 和良好的抖动性能，使其适合 需要精确定时的各种应用。这种晶体振荡器特别通用，因为它可以 根据特定客户进行配置 要求。在被配置之后，振荡器 经过全面的性能测试，并且 在交付给客户之前进行验证。 与传统的晶体振荡器相比 制造工艺，可编程晶体振荡器设计显著缩短了 市场，与使用 定频振荡器

可配置晶体振荡器的主要优势如下：

一，产品交付周期一周内

3.可编程晶体振荡器是一种速度更快 基本面和第三面的替代 泛音型晶体振荡器，提供 更好的控制和成本结构。它提供了 及时交货的快速周转选项 高效定制以满足特定的 客户要求.

三，灵活的电源电压(范围从1.8V到3.3V)
在许多系统中，电源电压可以是复杂，因为不同的世代 IC的功能可能需要不同的电源 电压。有多个电压是正常的 单一系统中的电源。幸运的是，红衣主教 组件可编程贴片晶振 设计具有出色的电源电压容差， 使其成为各种系统的合适解决方案。 对于LVCMOS型，电源轨可以容忍 电压范围为1.8V至3.3V，而差分型，可承受2.5V的电压 这种灵活的电压供应设计匹配 大多数系统电压要求， 降低系统电源的复杂性 设计和成本

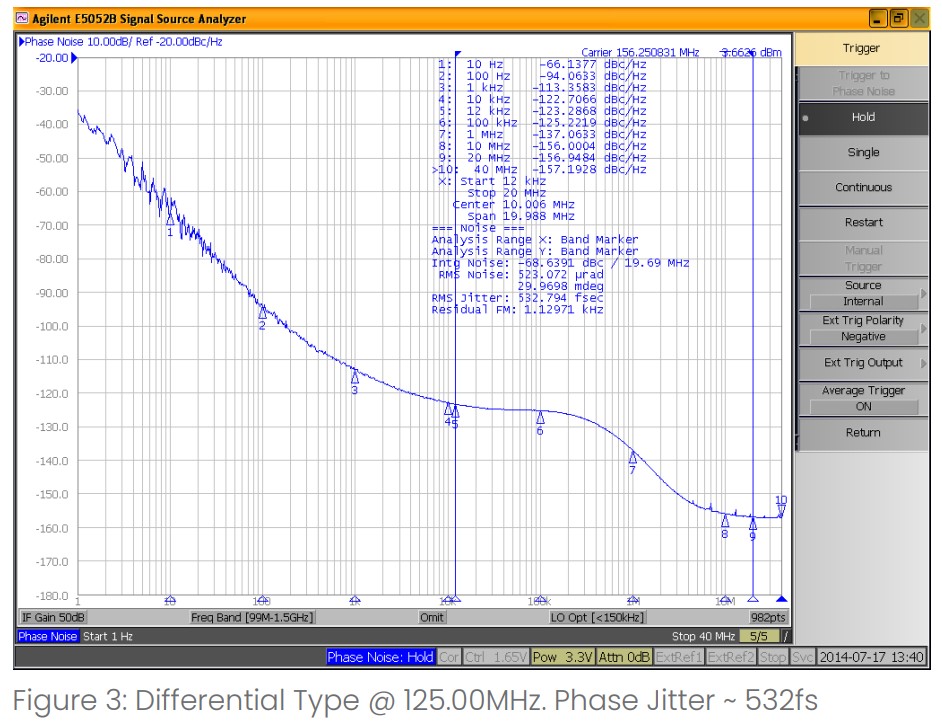

四，良好的相位抖动(低至1.0ps)
主要组件可编程产品 利用最新一代的PLL(锁相 Loop)技术，它提供了一个重要的 相位噪声性能的改善， 尤其是在高频应用中。这 对大多数人来说，性能水平通常是足够的 应用程序

五，多种封装和兼容性 普通晶体振荡器封装

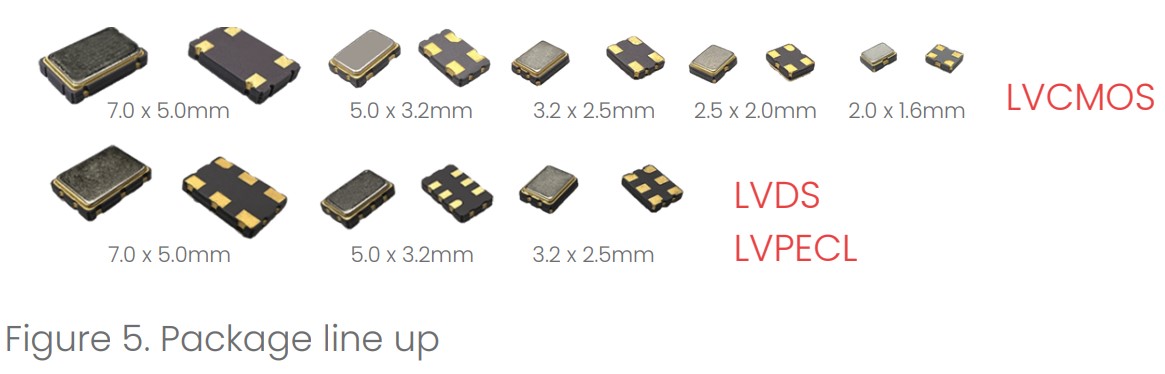

Cardinal Components提供五种不同的 LVCMOS输出封装，包括以下尺寸 2.0x1.6mm毫米、2.5x2.0mm毫米、3.2x2.5mm毫米、5.0x3.2mm毫米、 和7.0x5.0mm石英晶振。此外，还有三个不同尺寸的差分输出封装 3.2x2.5mm毫米、5.0x3.2mm毫米和7.0x5.0毫米。所有 这些包是pin和 土地模式与传统的 晶体振荡器封装，便于 集成到现有系统中

可编程晶体振荡器的基本元件是 尖端的频率控制产品 显著缩短应用上市时间。 其灵活的频率输出、宽电源电压范围， 严格的频率稳定性，宽工作温度 范围，出色的相位抖动特性使其成为理想的广泛应用的选择。

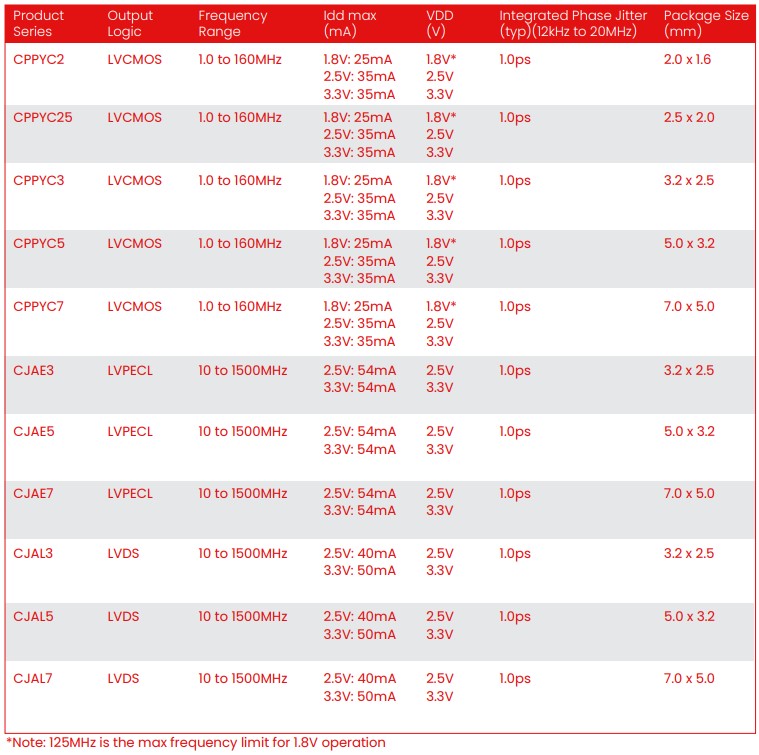

产品系列：
