石英晶体振荡器单位的振荡余量基本知识
日本村田晶振集团是目前提供电子元器件比较全面的制造商,主要生产石英晶振,陶瓷晶振,滤波器,电阻电容等其他器件,涉及领域比较广泛,包含汽车,航空航天,工业,消费等其他范围.
村田晶振发展史：
1973年10月在中国香港成立销售公司—村田陶瓷晶振有限公司
1978年11月收购台湾的生产销售公司—美国企业的当地法人「Mallory现在的(台湾村田股份有限公司)]
1994年7月在中国北京成立制造公司—北京村田电子有限公司,主要生产销售,贴片陶瓷晶振,陶瓷晶体,陶瓷谐振器等
1994年12月在中国江苏省无锡市成立生产?销售公司—无锡村田电子有限公司
1995年5月在中国上海成立销售公司—村田电子贸易(上海)有限公司
1999年7月在中国深圳成立销售公司—村田电子贸易(深圳)有限公司
1999年8月在中国天津成立销售公司—村田电子贸易(天津)有限公司,主要生产销售陶瓷晶振,村田陶瓷谐振器,村田谐振器等
2001年7月在中国香港成立制造?销售公司—香港村田电子有限公司
2005年6月在中国广东省深圳市成立制造公司—深圳科技有限公司
2005年12月在中国上海成立中华地区销售统括公司—村田(中国)投资有限公司
2006年4月MurataElectronicsNorthAmericaInc.收购SyChip(在中国有SyChip的上海分公司)
2006年10月在四川大学,浙江大学,中国科学技术大学,武汉大学开始实施助学金制度
2007年3月在村田(中国)投资有限公司增资及设立了内部研发中心
2007年4月成立了村田(中国)投资有限公司浦东分公司与上海SyChip,共同进行研发工作
2009年5月在上海村田(中国)投资有限公司新办公大楼竣工
| NO | 项目 | 标题 | 内容 |
|---|---|---|---|
| 1 | 大纲 | 振荡余量 |
它是振荡停止的余量，也是振荡电路中最重要的项目。 该余量由基于晶体电阻的比率表示，并且示出了放大能力振荡电路如何具有。 如果振荡裕度为1或更大，理论上振荡电路可以工作。然而，如果振荡裕度接近1，则可能由于过长的振荡启动时间等而在模块上发生操作故障。这些问题将能够通过更大的振荡余量来解决。 |
| 2 | 测量 | 计算 |

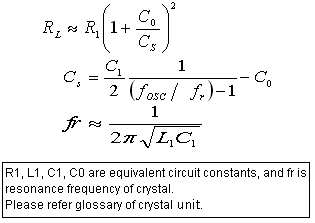

石英晶体振荡器振荡余量能够如下计算。 振荡余量[次数] = | -R | / R1spec | -R |：负电阻 R1spec：规格中规定的晶体单元的等效串联电阻的最大值 请参考R1规格的晶体目录或数据表。 可以测量实际振荡电路上的负电阻。 最好保持5倍或更多的振荡余量。 |
| 测量方法 |
|
||
| 简单的方法 |
|
||
| 3 | 判断 |
请使用振荡裕度超过5倍的振荡电路。 在实际使用中，理论上，如果振荡裕度为1或更大，振荡电路可以工作，则应考虑振荡裕度的变化。 振荡问题的可能性可能很高，振荡裕度较低。因此，最好检查振荡裕度并考虑电路条件以保持足够的振荡裕度。 |
|
| 4 | 笔记 |
|
