百利通亚陶晶振,贴片晶振,G8晶振,G83270021晶振

频率:32.768KHZ

尺寸:3.2*1.5mm

贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.

订购热线:0755-27838351
QQ咨询 点击这里给我发消息

Japan1

百利通亚陶晶振,贴片晶振,G8晶振,G83270021晶振

制造商     百利通亚陶晶振 产地     台湾 产品编号 G83270021
频率 32.768KHZ
负载     12.5pF 温度范围 --40°c~+85°c
频率偏差     ±20ppm
封装

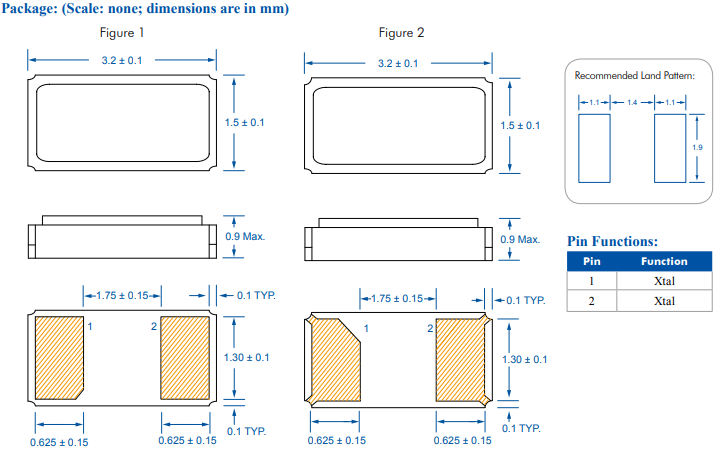

    金属贴片俩脚 尺寸  3.2*1.5*0.9mm

Japan2

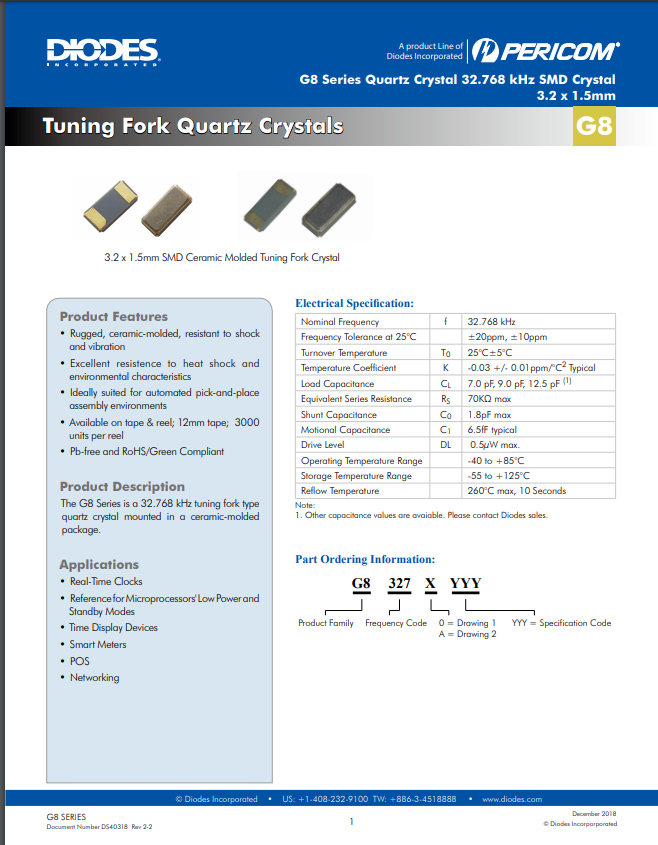

亚陶晶振规格

单位

G8晶振频率范围

石英晶振基本条件

标准频率

f_nom

32.768KHZ

标准频率

储存温度

T_stg

-20°C +125°C

裸存

工作温度

T_use

-40°C +85°C

标准温度

激励功率

DL

200μW Max.

推荐:1μW 100μW

频率公差

f_— l

±10ppm,±20ppm,


+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.muratacrystal.com/

频率温度特征

f_tem

±30 × 10-6/-20°C +70°C

超出标准的规格请联系我们.

负载电容

CL

7pF/9pF/12.5pF

超出标准说明,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±5 × 10-6 / year Max.

+25°C,第一年


G8 3215

Japan4

激励功率

在晶体单元上施加过多驱动力,会导致台产晶振特性受到损害或破坏.电路设计必须能够维持适当的激励功率

负极电阻

除非振荡回路中分配足够多的负极电阻,否则振荡或振荡启动时间可能会增加

负载电容

振荡电路中负载电容的不同,可能导致音叉32.768K水晶振子振荡频率与设计频率之间产生偏差.试图通过强力调整,可能只会导致不正常的振荡.在使用之前,请指明该振动电路的负载电容

晶体振荡器和实时时钟模块

所有石英SMD晶振和实时时钟模块都以IC形式提供.

噪音

在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致TXC晶振会引发功能失常或击穿的闭门或杂散现象

电源线路

电源的线路阻抗应尽可能低.

输出负载

建议将输出负载安装在尽可能靠近石英振荡器的地方(在20 mm范围之间).

未用输入终端的处理

未用针脚可能会引起噪声响应,从而导致非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请

未用输入终端连接到VCC 或GND.
影响

重复的温度巨大变化可能会降低受损害32.768KHZ贴片晶振的产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.

G8 2012
