爱普生晶振,贴片晶振,MA-506晶振,石英晶体谐振器,MA-506 8.0000M-C0:ROHS

频率:4,0 ~ 60,0 MHz

尺寸:13.46*5.08mm

贴片晶振本身体积小,超薄型石英晶体谐振器,"MA-506 8.0000M-C0:ROHS"特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型?薄型是对应陶瓷谐振器(偏差大)和普通的石英晶体谐振器(偏差小)的中间领域的一种性价比较出色的产品.

订购热线:0755-27838351
QQ咨询 点击这里给我发消息

EPSON爱普生公司成立于1942年5月,总部位于日本长野县诹访市,是数码相机晶振领域的全球领先企业.爱普生集团通过富有创新和创造力的文化,提升企业价值,致力于为客户提供数码影像创新技术和解决方案.

2010年全球晶振厂家排名中,占据首位.爱普生仅此一项水晶振动子行业就能足矣让电子世界的人都敬佩不已.爱普生晶振以无源贴片晶振称霸晶振行业,主要消费在手机,PCB,等电子产品.同时爱普生以提供原子钟的精准振荡器知名业界.仅此在音叉振子和振荡器还远远达不到爱普生本身的要求.他们要求的是在元器件占领NO1.爱普生晶振,贴片晶振,MA-506晶振,石英晶体谐振器."MA-506 8.0000M-C0:ROHS"

爱普生晶振,贴片晶振,MA-506晶振,石英晶体谐振器.小型表面贴片晶振型,是标准的石英晶体谐振器,适用于宽温范围的电子数码产品,家电电器及MP3,MP4,播放器,单片机等领域.

超小型石英贴片晶振晶片的设计:石英晶片的长宽尺寸已要求在±0.002mm内,由于贴片晶振晶片很小导致晶体的各类寄生波(如长度伸缩振动,面切变振动)与主振动(厚度切变振动)的耦合加强,从而造成如若石英晶振晶片的长度或宽度尺寸设计不正确、使得振动强烈耦合导致石英晶振的晶片不能正常工作,从而导致产品在客户端不能正常使用.爱普生晶振,贴片晶振,MA-506晶振,石英晶体谐振器."MA-506 8.0000M-C0:ROHS"

西铁城晶振

单位

MA-506晶振

石英晶振基本条件

标准频率

f_nom

    4.0~64.0MHZ

标准频率

储存温度

T_stg

-55°C +125°C

裸存

工作温度

T_use

-20°C +70°C

标准温度

激励功率

DL

0.5μW Max.

推荐:1μW 100μW

频率公差

f_— l

/±50ppm(标准)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.muratacrystal.com/

频率温度特征

f_tem

±30 × 10-6/-20°C +70°C

超出标准的规格请联系我们.

负载电容

CL

5pF /

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±3× 10-6 / year Max.

+25°C,第一年

爱普生MA-506晶振系列编码表:

原厂编码 厂家 型号 系列 Frequency
MA-506 8.0000M-C0:ROHS EPSON MA-506 MHz Crystal 8MHz
MA-506 8.0000M-C0:ROHS EPSON MA-506 MHz Crystal 8MHz
MA-506 8.0000M-C0:ROHS EPSON MA-506 MHz Crystal 8MHz
MA-506 22.1184M-C0:ROHS EPSON MA-506 MHz Crystal 22.1184MHz
MA-506 22.1184M-C0:ROHS EPSON MA-506 MHz Crystal 22.1184MHz
MA-506 22.1184M-C0:ROHS EPSON MA-506 MHz Crystal 22.1184MHz

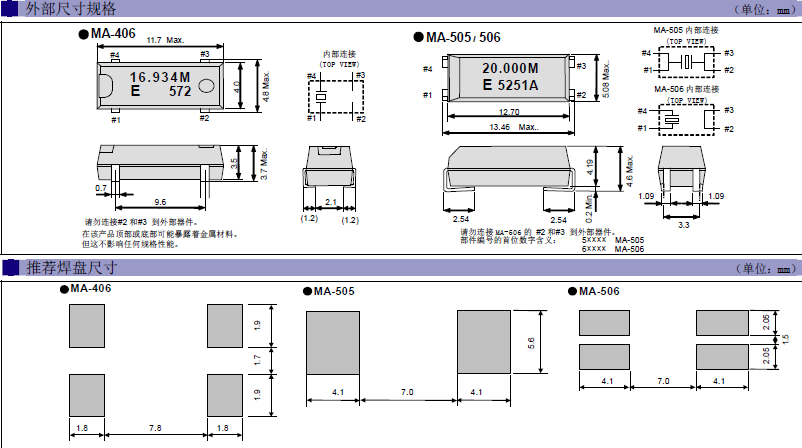

MA-406 505 506

存储事项

(1) 在更高或更低温度或高湿度环境下长时间保存日本进口晶振产品时,会影响频率稳定性或焊接性.请在正常温度和湿度环境下保存这些晶体产品,并在开封后尽可能进行安装,以免长期储藏.正常温度和湿度:
温度:+15°C 至 +35°C,湿度 25 % RH 至 85 % RH.

(2) 请仔细处理内外盒与卷带.外部压力会导致卷带受到损坏.

"MA-506 8.0000M-C0:ROHS",安装时注意事项

耐焊性

加热包装材料至+150°C以上会破坏产品特性或损害谐振器.如需在+150°C以上焊接晶体产品,建议使用SMD晶体.在下列回流条件下,对晶体产品甚至SMD晶振使用更高温度,会破坏产品特性.建议使用下列配置情况的回流条件.安装这些产品之前,应检查焊接温度和时间.同时,在安装条件更改的情况下,请再次进行检查.如果需要焊接的晶体产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息.
