玛居礼晶振,压控晶振,G536晶振,平板电脑专用压控晶振

频率:16~50MHZ

尺寸:5.0*3.2mm

智能手机晶振,产品具有高精度超小型的表面贴片型石英晶体振荡器,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高温回流温度曲线要求.
订购热线:0755-27838351
QQ咨询 点击这里给我发消息 玛居礼晶振,压控晶振,G536晶振,平板电脑专用压控晶振

Japan1

玛居礼晶振,压控晶振,G536晶振,平板电脑专用压控晶振

目前超小型的智能手机里面所应用的就是小型的石英晶振,该产品最适用于无线通讯系统,无线局域网,已实现低相位噪声,低电压,低消费电流和高稳定度,超小型,质量轻等产品特点,产品本身编带包装方式,可对应自动高速贴片机应用,以及高温回流焊接(产品无铅对应),为无铅产品.

目前生产上采用了高技术的封装模式,光刻贴片晶振技术,并且通过结合以往低速滚筒倒边去除晶片的边缘效应,在实际操作中机器运动方式设计,滚筒的曲率半径,滚筒的长短,使用的研磨砂的型号,多少,填充物种类及多少等各项设计必须合理,有一项不完善都会使晶片的边缘效应不能去除,而晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动不稳定.

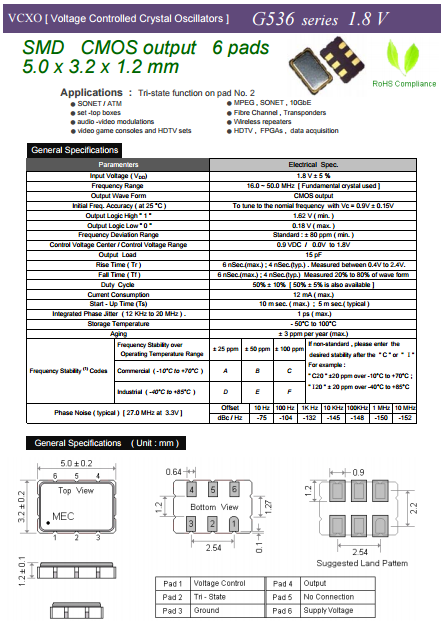

Japan2

玛居礼晶振

标示

G536晶振

晶振基本信息对照表

标准范围

f0

16~50MHZ



電源電圧

Vcc

1.8Voption



输出电流

Icc

3.5 mA max.

Vcc=3.3V

频率负载


15pF

CMOS出力

标准频率偏差

f_tol

±25,±50,±100×10-6 max.



初期偏差、
周波数温度特性、
電源、負荷変動特性、
経時変化(1年、+25℃時)

输出电压

V

VOH:Vcc×90% min.VOL:Vcc×10% max.

50% Vcc

对称

SYM

40%~60%


标准时间

tr/tf

12 ns max.(1.8~80MHz)

10%Vcc~90%、CMOS

Japan3

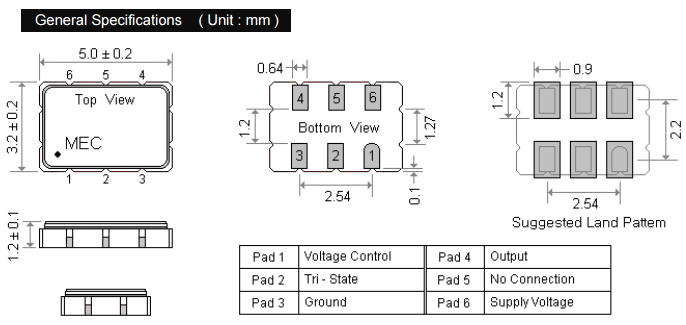

G536

Japan4

压控电压振荡器使用每种产品时,请在产品规格说明或有源晶振产品目录规定使用条件下使用.因很多种有源晶振产品性能,以及材料有所不同,所以使用贴片晶振注意事项也有所不同,比如焊接模式,运输模式,保存模式等等,都会有所差别.

贴片振荡器产品的设计和生产直到出厂,都会经过严格的测试检测来满足它的规格要求.通过严格的出厂前可靠性测试以提供高质量高的可靠性的产品.但是为了5032压电有源晶振产品的品质和高性能有源晶体可靠性,必须在适当的条件下存储,安 装,运输.请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用产品所导致的不良不负任何责任.

高品质石英晶振产品上存在任何贴片石英晶振定冲击或受到周期性机械振动时,比如:网络通信晶振,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响.这种现象对通信器材通信质量有影响.尽管数码家电晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作.

G5036
