希华晶振,贴片晶振,GX-70504晶振,7050无源贴片晶体谐振器

频率:6~70MHZ

尺寸:7.0*5.0mm

计算机电脑晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

订购热线:0755-27838351
QQ咨询 点击这里给我发消息 希华晶振,贴片晶振,GX-70504晶振,7050无源贴片晶体谐振器

Japan1

希华晶振,贴片晶振,GX-70504晶振,7050无源贴片晶体谐振器

希华晶振产品应用范围包含行动智能手机晶振、平板电脑、卫星通讯、车载系统、全球定位系统、个人电脑、无线通信及家用产品等,扮演基本信号源产生、传递、滤波等功能.持续致力于技术研究开发及品质落实扎根.

敏锐地掌握电子产品轻薄短小化、快速光电宽频传输与高频通讯的发展主流,致力于开发小型化、高频与光电领域等产品

智能手机晶振,产品具有高精度超小型的表面贴片石英晶振,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域

Japan2

希华晶振

单位

GX-70504

石英晶振基本条件

标准频率

f_nom

6~70MHZ

标准频率

储存温度

T_stg

-40°C +125°C

裸存

工作温度

T_use

-40°C +85°C

标准温度

激励功率

DL

200μW Max.

推荐:1μW 100μW

频率公差

f_— l


±30,±50× 10-6 (标准),
(±15 × 10-6  ±50 × 10-6 可用)



+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.muratacrystal.com/


频率温度特征

f_tem

±30 × 10-6/-20°C +70°C

超出标准的规格请联系我们.

负载电容

CL

10pF,12pF,16pF,18pF,20pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±5 × 10-6 / year Max.

+25°C,第一年

Japan3

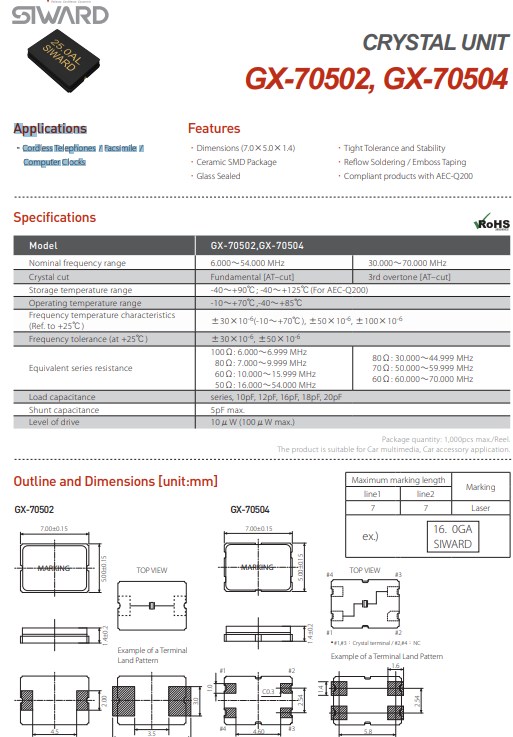

GX-70502 GX-70504 7050

Japan4

自动安装时的冲击

自动安装和真空化引发的冲击会破坏产品特性并影响这些台产晶振,请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对产品特性产生影响.条件改变时,请重新检查安装条件.同时,在安装前后,请确保无源贴片晶振未撞击机器或其他电路板等.

超声波清洗

(1)使用AT-切割和表面声波9SAW)谐振器/声表面滤波器的产品,可以通过声波进行清洗.但是,在某些条件下,陶瓷面四脚晶振特性可能会受到影响,而且内部线路可能受到损坏.确保已事先检查系统的适用性.

(2)使用移动网络晶振和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为7*5mm陶瓷壳晶振可能受到破坏.

(3)请勿清洗开启式产品

(4)对于可清洗石英晶体产品,应避免使用可能对石英水晶谐振器产生负面影响的清洗剂或溶剂等.

(5)焊料助焊剂的残留会吸收水分并凝固.这会引起诸如位移等其它现象.这将会负面影响晶振的可靠性和质量.请清理残余的助焊剂并烘干PCB.

GX-70502
