泰艺晶振,有源晶振,PC晶振,有源7050四脚贴片晶振

频率:1*~200MHZ

尺寸:7.0*5.0mm

高性能有源晶体,该产品可驱动2.5V的温补晶振,压控晶振,VC-TCXO晶体振荡器产品,SMD石英晶振的低电耗型,编带包装方式,SMD石英晶振可对应自动高速贴片机自动焊接,及IR回流焊接(无铅对应),为无铅产品,超小型,质地轻.产品被广泛应用到集成电路,程控交换系统,无线发射基站.

订购热线:0755-27838351
QQ咨询 点击这里给我发消息 泰艺晶振,有源晶振,PC晶振,有源7050四脚贴片晶振

Japan1

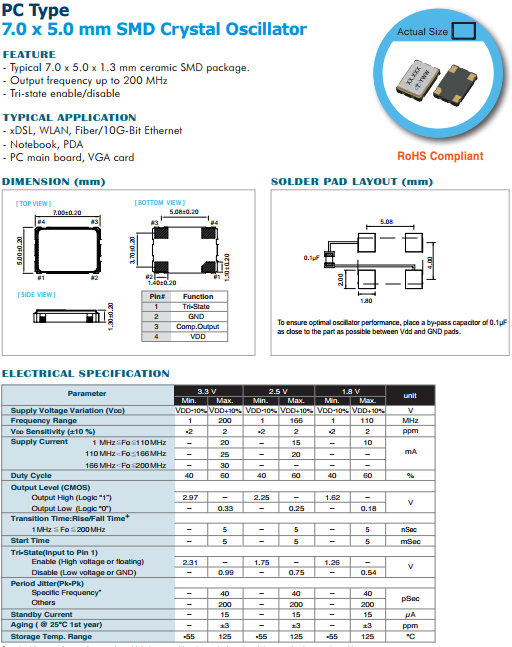

泰艺晶振,有源晶振,PC晶振,有源7050四脚贴片晶振

制造商 泰艺晶振 产地 台湾 产品型号 PC
频率 26MHZ 负载 15pF
温度范围 -40°c~+85°c
频率偏差     ±25ppm
封装
金属面贴片四脚 尺寸 7.0*5.0mm

Japan2

泰艺晶振

标示

PC晶振

晶振基本信息对照表

标准范围

f0

1~200MHZ



電源電圧

Vcc

±10.0V



输出电流

Icc

3.5 mA max.

Vcc=2.97V

频率负载


15pF

CMOS 出力

标准频率偏差

f_tol

±20、±25、±50×10-6 max.


输出电压

V

VOH:Vcc×90% min.VOL:Vcc×10% max.

初期偏差、
周波数温度特性、
電源、負荷変動特性、
経時変化(1年、+25℃時)



对称

SYM

40%~60%

50% Vcc

标准时间

tr/tf

12 ns max.(1.8~80MHz)


Japan3

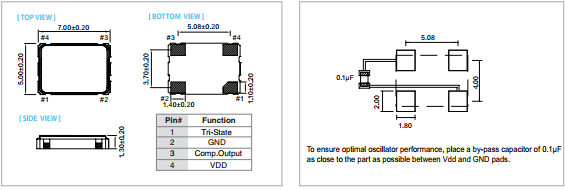

PC-7050

Japan4

通电

不建议从游戏机晶振中间电位和/或极快速通电,否则会导致贴片石英晶振无法产生振荡和/或非正常工作.晶振的软焊温度条件被设计成可以和普通电子零部件同时作业,但如果是超过规格以上的高温,则频率有可能发生较大的变化,因此请避免不必要的高温度.有关SMD产品的回流焊焊接温度描述,请参照“表面贴装型晶体产品的回流焊焊接温度描述”.

清洗

关于一般清洗液的使用以及超声波清洗没有问题,但这仅仅是对单个数码相机晶振产品进行试验所得的结果,因此请根据实际使用状态进行确认.由于的频率范围和超声波清洗机的清洗频率很近,容易受到共振破坏,因此请尽可能避免超声波清洗.若要进行超声波清洗,必须事先根据实际使用状态进行确认.

撞击

虽然数码相机晶振产品在设计阶段已经考虑到其耐撞击性,但如果掉到地板上或者受到过度的撞击,以防万一还是要检查特性后再使用.

SMD晶体产品支持自动贴装,但还是请预先基于所使用的搭载机实施搭载测试,确认其对特性没有影响. 在切断工序等会导致基板发生翘曲的工序中,请注意避免翘曲影响到产品的特性以及软焊. 基于超声波焊接的贴装以及加工会使得贴片晶体产品(谐振器、振荡器、滤波器)内部传播过大的振动,有可能导致特性老化以及引起不振荡,因此不推荐使用.

PC
