泰艺晶振,温补晶振,TS-K晶振,无线Wi-Fi专用温补晶振

频率:10~52MHZ

尺寸:7.0*5.0mm

智能手机晶振,低电压启动功率,并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V等,电子游戏机晶产品被广泛应用于,电脑应用有源晶振,GPS系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-Express的SDH / SONET发射基站等领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.

订购热线:0755-27838351
QQ咨询 点击这里给我发消息 泰艺晶振,温补晶振,TS-K晶振,无线Wi-Fi专用温补晶振

Japan1

泰艺晶振,温补晶振,TS-K晶振,无线Wi-Fi专用温补晶振

制造商 泰艺晶振 产地 台湾 产品型号 TS-K
频率 19.2MHZ 负载 15pF
温度范围 -20°c~+70°c
频率偏差     ±1.5ppm
封装
金属面贴片十脚 尺寸 7.0*5.0mm

Japan2

泰艺晶振

标示

TS-K

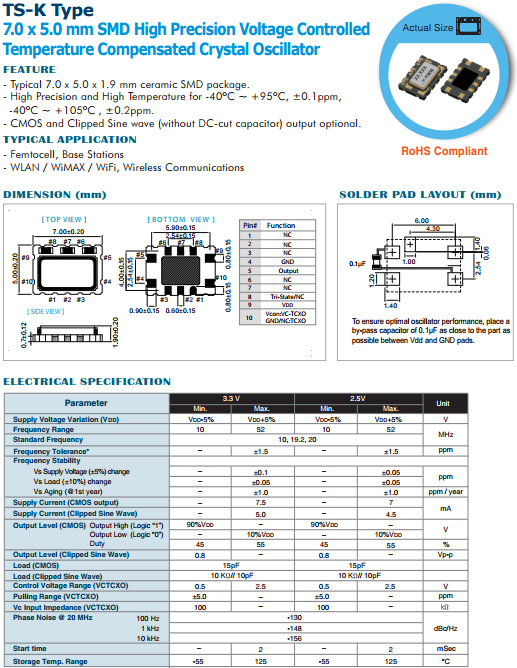

晶振基本信息对照表

标准范围

f0

10~52MHZ



電源電圧

Vcc

±3.3V,±2.5V



输出电流

Icc

3.5 mA max.

Vcc=5.0V

频率负载


15pF

CMOS出力

标准频率偏差

f_tol

±1.5×10-6 max.


输出电压

V

VOH:Vcc×90% min.VOL:Vcc×10% max.

初期偏差、
周波数温度特性、
電源、負荷変動特性、
経時変化(1年、+25℃時)



对称

SYM

40%~60%

50% Vcc

标准时间

tr/tf

12 ns max.(1.8~80MHz)


Japan3

TS 7050

Japan4

通电

不建议从进口有源晶体中间电位和/或极快速通电,否则会导致数码相机晶振无法产生振荡和/或非正常工作.晶振的软焊温度条件被设计成可以和普通电子零部件同时作业,但如果是超过规格以上的高温,则频率有可能发生较大的变化,因此请避免不必要的高温度.有关SMD产品的回流焊焊接温度描述,请参照“表面贴装型晶体产品的回流焊焊接温度描述”.

清洗产品进行试验所得的结果,因此请根据实际使用状态进行确认.由于事先根据实际使用状态进行确认.

撞击

虽然7050M温补振荡器设计阶段已经考虑到其耐撞击性,但如果掉到地板上或者受到过度的撞击,以防万一还是要检查特性后再使用.

电子游戏机晶振产品支持自动贴装,但还是请预先基于所使用的搭载机实施搭载测试,确认其对特性没有影响. 在切断工序等会导致基板发生翘曲的工序中,请注意避免翘曲影响到产品的特性以及软焊. 基于超声波焊接的贴装以及加工会使得温度补偿晶体振荡器(谐振器、振荡器、滤波器)内部传播过大的振动,有可能导致特性老化以及引起不振荡,因此不推荐使用.

TS-K
