株式会社村田制作所完成了2016晶振尺寸(2.0x1.6mm)车载用水晶振荡子*1(XRCGB-F-A系列)的商品化.此产品实现了小型,高精度(频率公差-/+30ppm,频率温度特性-/+35ppm)是适用于车载用的小型水晶振荡子产品.

村田株式会社与东京电波共同开发的水晶振荡子在2009年开始量产,于2013年完成了频率数范围16～24MHz的汽车用水晶振荡子XRCHA-F-A系列(2520尺寸)的商品化.

近年来,汽车市场上要求要有通过ECU来进行高度控制汽车的系统,ECU的动作频率也不断地向高频化发展.为此,我公司开发了能够对应高频的小型(2016尺寸)兼具有高精度的车载水晶振荡子,并且完成了产品的商品化,来满足汽车市场上对汽车电子控制高频化的需求.

产品特点

采用Murata晶体优秀的封装技术,具有非常出色的质量,量产性和性价比.此外,通过优化晶体元件的设计,成功地将一般汽车动作温度(-40～+125℃)范围内的频率温度稳定性缩短至最小-/+35ppm,从而能够对应Ethernet*2等的下一代车载LAN和影像处理ECU.本产品符合汽车电器件可靠性测试标准AEC-Q200*3和欧盟RoHS/ELV指令.

用途

ADAS*4-ECU(摄影机,毫米波,激光等)

传动系统ECU(引擎ECU,AT,EPS,ESC等)

网络(Ethernet,CAN,FlexRay等)

GatewayECU

影像处理ECU

其他汽车用ECU单元

品番

XRCGB-F-A系列

例:XRCGB24M000F3A00R0晶振(24MHz)

XRCGB25M000F3A00R0(25MHz)

XRCGB27M000F3A00R0(27MHz)

XRCGB48M000F5A00R0(48MHz)

电气特性

代表频率的电气特性

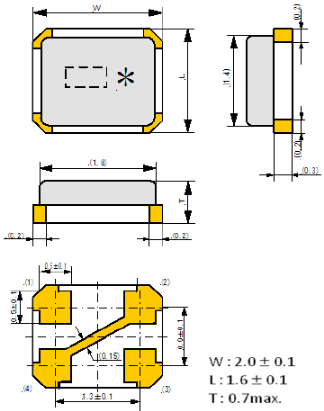

外形尺寸

生产体制

富山村田制作所于2015年1月开始量产

术语说明

*1振荡子

向主控电子电路的IC(集成电路)发送时钟信号的电子部件.

利用水晶的压电特性的振荡子被称为“水晶振荡子”,

能够发送高精度的信号.

*2Ethernet

一般被应用于办公室和家庭的LAN(LocalAreaNetwork)的规格.

也被作为下一代汽车用LAN导入于车辆来使用.有IEEE802.3规定的

100BASE-TX和OPENAllianceSIG所制定的BroadR-Reach®等规格.

*3AEC-Q200

由AutomotiveElectronicsCouncil所制定之汽车规晶振被动元件

可靠性试验规格.

*4ADAS

AdvancedDriveAssistanceSystem高级驾驶辅助系统的简称.

通过以监视器和毫米波的车辆周边监测技术组合了引擎,刹车,

方向盘控制技术来提高汽车安全性的先进驾驶支援系统.
