按应用 产品使用示例

使用时钟元件产品的应用,您可按功能确认村田推荐的石英晶振产品.请查看以下框图.

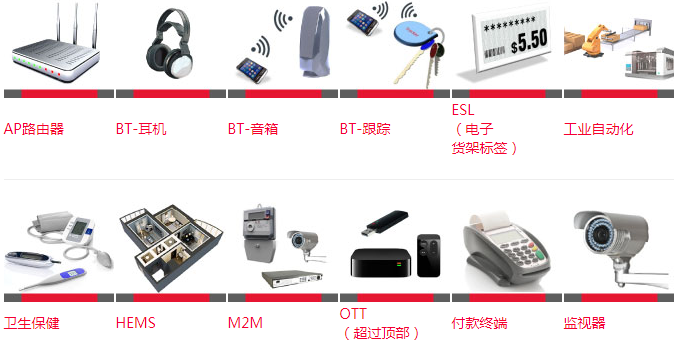

■ Contents一览

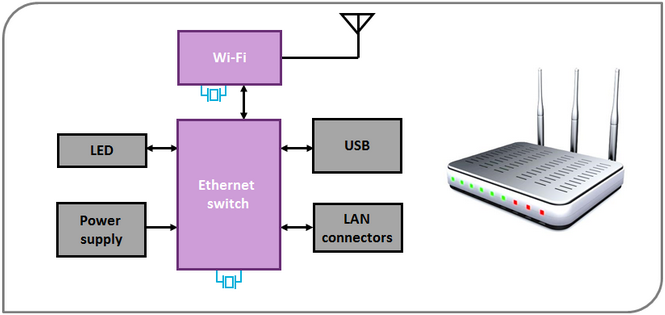

Wi-Fi® AP Router/Wi-Fi®AP路由器

类型	尺寸（mm）	村田计时设备/频率		功能
水晶单位	2.0 x 1.6	XRCGB-FM系列	25.000 MHz	以太网®
	1.6 x 1.2	XRCMD系列	37.400 / 38.400  40.000 / 48.000 MHz	Wi- Fi®
	1.2 x 1.0	XRCTD系列	37.400 / 38.400 MHz

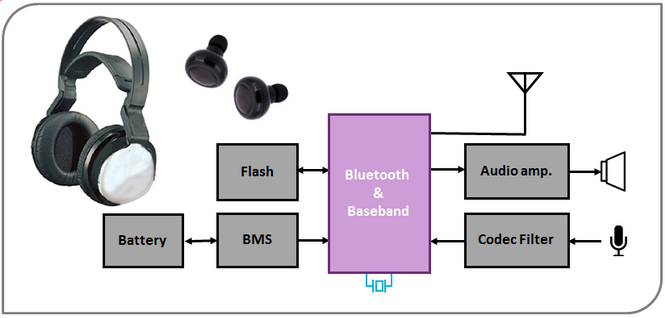

Bluetooth®Headphone/Bluetooth® 耳机

类型	尺寸（mm）	村田计时设备/频率		功能
水晶单位	2.0 x 1.6	XRCGB-FH系列	24.000 / 26.000  32.000 MHz	蓝牙®
	1.6 x 1.2	XRCFD系列	26.000 MHz
		XRCMD系列	32.000 / 40.000 MHz

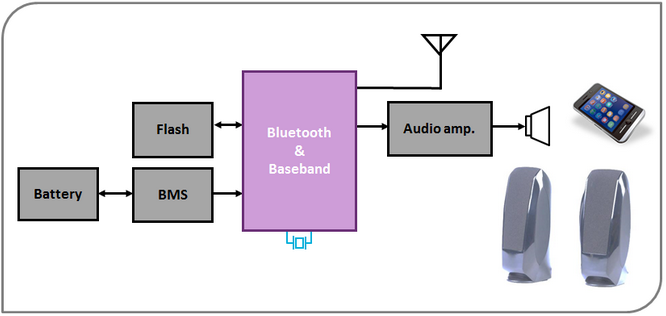

Bluetooth® Speaker/Bluetooth® 扬声器

类型	尺寸（mm）	村田计时设备/频率		功能
水晶单位	2.0 x 1.6	XRCGB-FH系列	24.000 / 26.000  32.000 MHz	蓝牙®
	1.6 x 1.2	XRCFD系列	26.000 MHz
		XRCMD系列	32.000 / 40.000 MHz

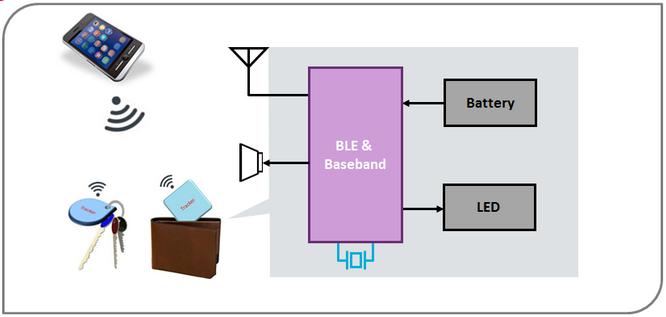

Bluetooth® Tracker/Bluetooth®追踪

类型	尺寸（mm）	村田计时设备/频率		功能
水晶单位	2.0 x 1.6	XRCGB-FP系列	16.000 / 24.000  32.000 MHz	BLE
	1.6 x 1.2	XRCMD系列	32.000 MHz	BLE

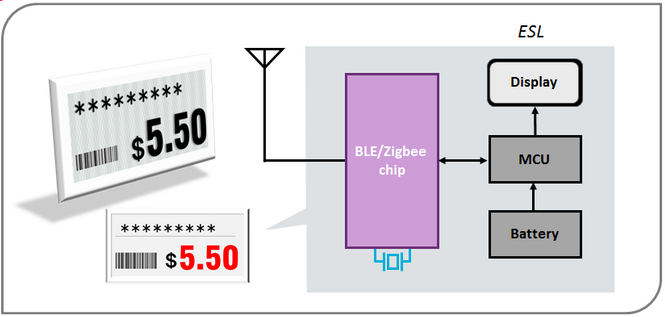

ESL (Electronic Shelf Label)/电子货架标签

类型	尺寸（mm）	村田计时设备/频率		功能
水晶单位	2.0 x 1.6	XRCGB-FP系列	16.000 / 24.000  32.000 MHz	BLE / ZigBee的®
	1.6 x 1.2	XRCMD系列	32.000 MHz	BLE / ZigBee的®

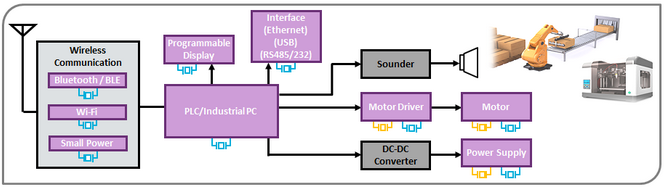

Industry Automation/工业设备

类型	尺寸（mm）	村田计时设备/频率		功能
陶瓷谐振器	4.5 x 2.0	CSTCR-G系列	4.000至7.999 MHz	电源， 电机
	3.2 x 1.3	CSTNE-G系列 CSTNE-V系列	8.000至20.000 MHz
水晶单位	2.0 x 1.6	XRCGB-FM系列	16.000至50.000 MHz	以太网®，USB，PLC，显示器， 电机驱动器，电机，电源
		XRCGB-FP系列	16.000 / 24.000  32.000 MHz	BLE
		XRCGB-FH系列	24.000 / 26.000  32.000 MHz	蓝牙®，LPWA
	1.6 x 1.2	XRCMD系列	26.000至48.000 MHz	Fi的一个无线®，LPWA一个 蓝牙®
	1.2 x 1.0	XRCTD系列	37.400 / 38.400 MHz	Wi- Fi®

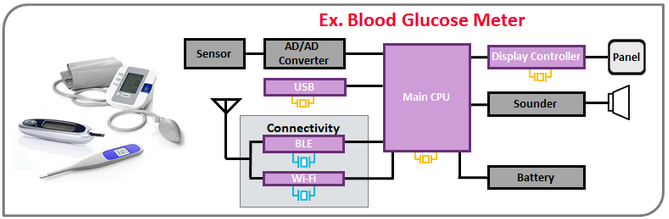

Healthcare/保健

类型	尺寸（mm）	村田计时设备/频率		功能
陶瓷谐振器	4.5 x 2.0	CSTCR-G系列	4.000至7.990 MHz	主CPU，USB  显示控制器
	3.2 x 1.3	CSTNE-G系列 CSTNE-V系列	8.000至20.000 MHz
水晶单位	2.0 x 1.6	XRCGB-FP系列	16.000 / 24.000  32.000 MHz	BLE
	1.6 x 1.2	XRCMD系列	32.000 MHz
			37.400 / 38.400  40.000 / 48.000 MHz	Wi- Fi®
	1.2 x 1.0	XRCTD系列	37.400 / 38.400 MHz

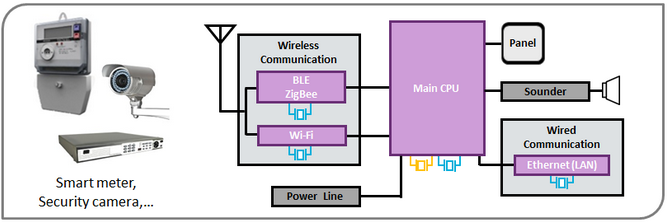

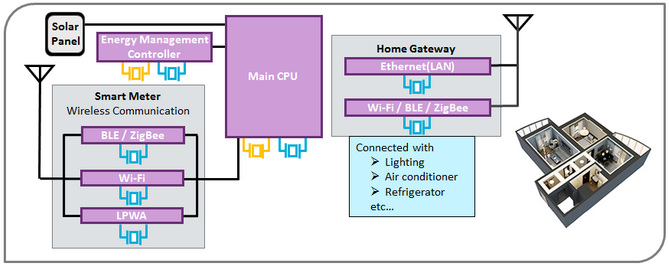

HEMS

类型	尺寸（mm）	村田计时设备/频率		功能
陶瓷谐振器	4.5 x 2.0	CSTCR-G系列	4.000至7.999 MHz	主CPU
	3.2 x 1.3	CSTNE-G系列 CSTNE-V系列	8.000至20.000 MHz
水晶单位	2.0 x 1.6	XRCGB-FM系列	25.000 MHz	以太网®
		XRCGB-FP系列	16.000 / 24.000  32.000 MHz	BLE，ZigBee的®
	1.6 x 1.2	XRCMD系列	37.400 / 38.400  40.000 / 48.000 MHz	Fi的一个无线®，LPWA
	1.2 x 1.0	XRCTD系列	37.400 / 38.400 MHz	Wi- Fi®

M2M

类型	尺寸（mm）	村田计时设备/频率		功能
陶瓷谐振器	4.5 x 2.0	CSTCR-G系列	4.000至7.999 MHz	主CPU
	3.2 x 1.3	CSTNE-G系列 CSTNE-V系列	8.000至20.000 MHz
水晶单位	2.0 x 1.6	XRCGB-FM系列	25.000 MHz	以太网®
		XRCGB-FP系列	16.000 / 24.000  32.000 MHz	BLE，ZigBee的®
	1.6 x 1.2	XRCMD系列	32.000 MHz
			37.400 / 38.400  40.000 / 48.000 MHz	Wi- Fi®
	1.2 x 1.0	XRCTD系列	37.400 / 38.400 MHz

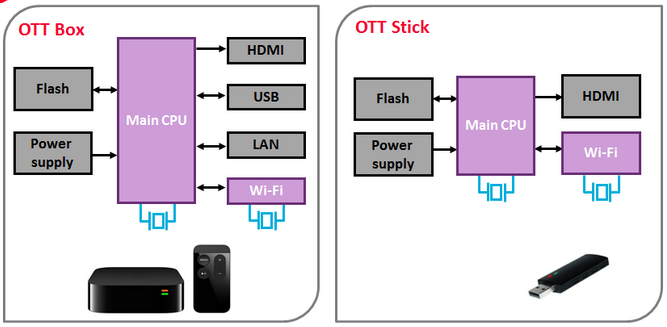

OTT(超过顶部)

类型	尺寸（mm）	村田计时设备/频率		功能
水晶单位	2.0 x 1.6	XRCGB-FP系列	24.000 MHz	主CPU
	1.6 x 1.2	XRCMD系列	37.400 / 38.400  40.000 / 48.000 MHz	Wi- Fi®
	1.2 x 1.0	XRCTD系列	37.400 / 38.400 MHz

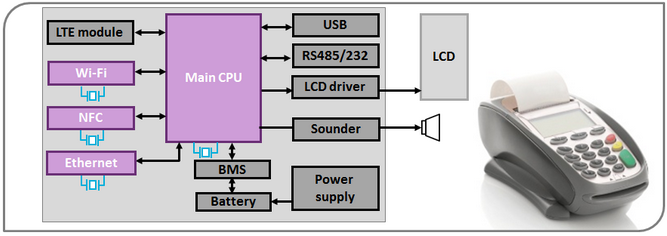

Payment Terminal/付款终端

类型	尺寸（mm）	村田计时设备/频率		功能
水晶单位	2.0 x 1.6	XRCGB-FP系列	24.000 MHz	主CPU
		XRCGB-FM系列	25.000 MHz	以太网®
			27.120 MHz	NFC
	1.6 x 1.2	XRCFD系列	27.120 MHz
		XRCMD系列	37.400 / 38.400  40.000 / 48.000 MHz	Wi- Fi®
	1.2 x 1.0	XRCTD系列	37.400 / 38.400 MHz

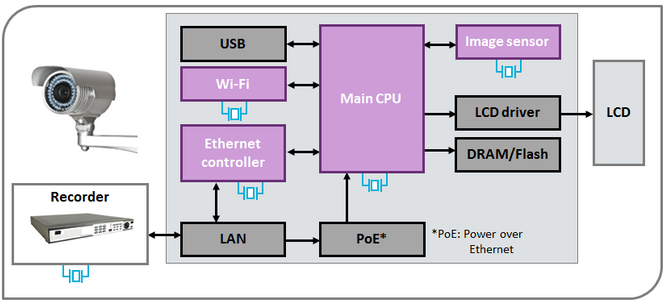

Security Camera/安防摄像头

类型	尺寸（mm）	村田计时设备/频率		功能
水晶单位	2.0 x 1.6	XRCGB-FP系列	24.000 MHz  27.000 MHz	主CPU  图像传感器
		XRCGB-FM系列	25.000 MHz	以太网®
	1.6 x 1.2	XRCMD系列	37.400 / 38.400  40.000 / 48.000 MHz	Wi- Fi®
	1.2 x 1.0	XRCTD系列	37.400 / 38.400 MHz
