百利通亚陶晶振,贴片晶振,F9晶振,F90800018Q晶振

频率:8~125MHZ

尺寸:5.0*3.2mm

智能手机晶振,产品具有高精度超小型的表面贴片型石英晶体振荡器,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高温回流温度曲线要求.

订购热线:0755-27838351
QQ咨询 点击这里给我发消息

Japan1

百利通亚陶晶振,贴片晶振,F9晶振,F90800018Q晶振

制造商     百利通亚陶晶振 产地     台湾 产品编号 F90800018Q
频率 8MHZ
负载     8pF 温度范围 --40°c~+125°c
频率偏差     ±50ppm
封装

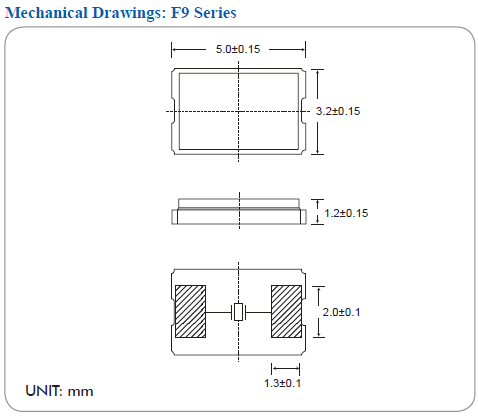

    金属贴片两脚 尺寸  5.0*3.2*1.10mm

Japan2

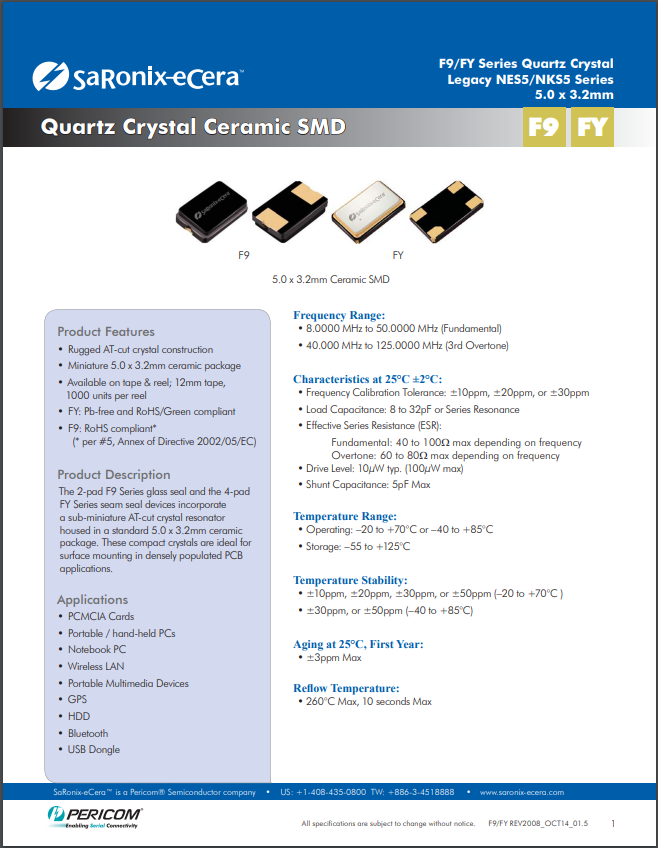

亚陶晶振规格

单位

F9晶振频率范围

石英晶振基本条件

标准频率

f_nom

8~125MHZ

标准频率

储存温度

T_stg

-40°C +125°C

裸存

工作温度

T_use

-40°C +125°C

标准温度

激励功率

DL

200μW Max.

推荐:1μW 100μW

频率公差

f_— l

±10ppm,±20ppm,±30ppm,±50ppm


+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.muratacrystal.com/

频率温度特征

f_tem

±30 × 10-6/-20°C +70°C

超出标准的规格请联系我们.

负载电容

CL

8pF~32pF

超出标准说明,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±5 × 10-6 / year Max.

+25°C,第一年


F9 5032

Japan4

激励功率

在晶体单元上施加过多驱动力,会导致5032晶振特性受到损害或破坏.电路设计必须能够维持适当的激励功率

负极电阻

除非振荡回路中分配足够多的负极电阻,否则振荡或振荡启动时间可能会增加

负载电容

振荡电路中负载电容的不同,可能导致5032两脚陶瓷面贴片晶振振荡频率与设计频率之间产生偏差.试图通过强力调整,可能只会导致不正常的振荡.在使用之前,请指明该振动电路的负载电容

晶体振荡器和实时时钟模块

所有石英SMD晶振和实时时钟模块都以IC形式提供.

噪音

在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象

电源线路

电源的线路阻抗应尽可能低.

输出负载

建议将输出负载安装在尽可能靠近石英振荡器的地方(在20 mm范围之间).

未用输入终端的处理

未用针脚可能会引起噪声响应,从而导致高频无源SMD晶振非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请

未用输入终端连接到VCC 或GND.
影响

重复的温度巨大变化可能会降低受损害的亚陶5032石英晶体谐振器的产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.

F9 FY
