玛居礼晶振,压控晶振,GDJF538晶振,低抖动小体积压控晶振
频率：15~2100MHZ
尺寸：5.0*3.2mm
玛居礼晶振,压控晶振,GDJF538晶振,低抖动小体积压控晶振.石英晶体振荡器在设计时就与各款型号IC匹配等相关技术,使用IC与晶片设计匹配技术:是高频振荡器研发及生产过程必须要解决的技术难题.在设计过程中除了要考虑石英晶体谐振器具有的电性外,还有石英晶体振荡器的电极设计等有它的特殊性,必须考虑振荡器的供应电压,起动电压和产品上升时间,下降时间等相关参数.
玛居礼电波工业(股)公司已有40年历史,是台湾第一家生产制造移动网络晶振的厂商.惟电子工业用石英晶体制品有极大之演变,体积小型化,套装也由引线型变成表面实装型,频率范围也扩大到几KHz到几百MHz,且精密度也以百万分之计算,其功用也扩展到电子通信情报及航太技术之用.本公司随着市场之需求,不断改进及研究开发新产品及生产技术,并追求稳定精良之品质,以期符合顾客之要求.
|
玛居礼晶振 |
标示 |

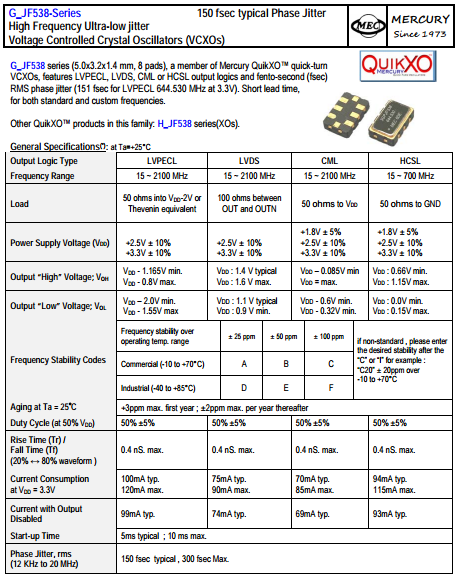

GDJF538晶振
|
晶振基本信息对照表 |
|
标准范围 |
f0 |
15~700MHZ |
|
|
電源電圧 |
Vcc |
2.5V,3.3Voption |
|
|
输出电流 |
Icc |
3.5 mA max. |
Vcc=3.3V |
|
频率负载 |
|
15pF |
LVDS出力 |
|
标准频率偏差 |
f_tol |
±25,±50,±100×10-6 max.
|
初期偏差、
周波数温度特性、
電源、負荷変動特性、 経時変化(1年、＋25℃時) |
|
输出电压 |
V |
VOH:Vcc×90% min.VOL:Vcc×10% max. |
50% Vcc |
|
对称 |
SYM |
40%～60% |
|
|
标准时间 |
tr/tf |
12 ns max.(1.8～80MHz) |
10%Vcc～90%、CMOS |
1:机械振动的影响
当晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:贴片石英晶振,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响.这种现象对通信器材通信质量有影响.尽管精密石英晶体振荡器产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作.
2:PCB设计指导
(1)理想情况下,机械蜂鸣器应安装在一个独立于5032封装晶振件的PCB板上.如果您安装在同一个PCB板上,最好使用余量或切割PCB.当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同.建议遵照内部板体特性.
(2贴片石英晶振在设计时请参考相应的推荐封装.
(3)在使用焊料助焊剂时,按JIS标准(JISC60068-2-20/IEC60,068-2-20).来使用.
(4)请按JIS标准(JISZ3282,Pb含量1000ppm,0.1wt%或更少)来使用无铅焊料.
