玛居礼晶振,有源晶振,HM53R晶振,进口石英晶振荡器

频率:30~160MHZ

尺寸:5.0*3.2mm

移动网络晶振本身体积小,超薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型?薄型是对应陶瓷谐振器(偏差大)和普通的石英晶体谐振器(偏差小)的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航HDD, SSD, USB, Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.
订购热线:0755-27838351
QQ咨询 点击这里给我发消息 玛居礼晶振,有源晶振,HM53R晶振,进口石英晶振荡器

Japan1

玛居礼晶振,有源晶振,HM53R晶振,进口石英晶振荡器

液晶电视机晶振,外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性,采用编带包装,可对应产品应用到自动贴片机告诉安装,满足无铅焊接的高温回流温度曲线要求.

小尺寸的贴片石英晶振,目前生产上采用了高技术的封装模式,光刻石英晶片技术,并且通过结合以往低速滚筒倒边去除晶片的边缘效应,在实际操作中机器运动方式设计,滚筒的曲率半径,滚筒的长短,使用的研磨砂的型号,多少,填充物种类及多少等各项设计必须合理,有一项不完善都会使晶片的边缘效应不能去除,而晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动不稳定.

Japan2

玛居礼晶振

标示

HM572晶振

晶振基本信息对照表

标准范围

f0

30~160MHZ



電源電圧

Vcc

3.3V,5Voption



输出电流

Icc

3.5 mA max.

Vcc=3.3V

频率负载


15pF

CMOS出力

标准频率偏差

f_tol

±25,±50,±100×10-6 max.



初期偏差、
周波数温度特性、
電源、負荷変動特性、
経時変化(1年、+25℃時)

输出电压

V

VOH:Vcc×90% min.VOL:Vcc×10% max.

50% Vcc

对称

SYM

40%~60%


标准时间

tr/tf

12 ns max.(1.8~80MHz)

10%Vcc~90%、CMOS


Japan3

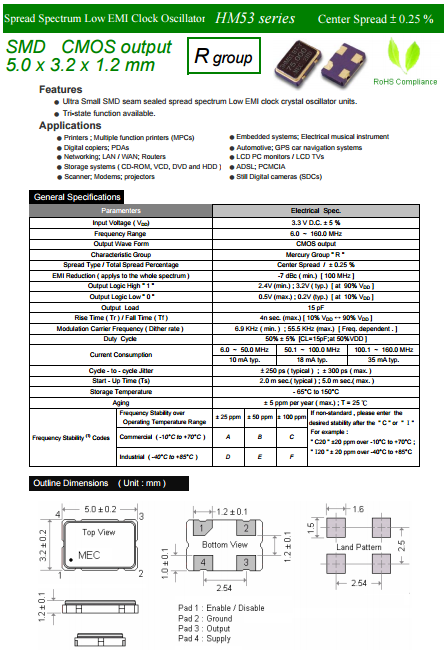

HM53R

Japan4

所有产品的共同点

1:抗冲击

抗冲击是计算机电脑晶振产品可能会在某些条件下受到损坏.例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击.如果智能手机晶振产品已受过冲击请勿使用.因为无论何种高品质石英晶振,其内部都是台产晶振制作而成的,高空跌落摔打都会给晶振照成不良影响.

2:辐射

将石英贴片有源晶振暴露于辐射环境会导致OSC四脚贴片晶振产品性能受到损害,因此应避免阳光长时间的照射.

3:化学制剂/pH值环境

请勿在PH值范围可能导致腐蚀或溶解或包装材料的环境下使用或储藏这些产品.

4:粘合剂

请勿使用可能智能手机晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂.(比如,氯基胶粘剂可能腐蚀一个晶振的金属“盖”,从而破坏密封质量,降低性能.)

5:卤化合物

请勿在卤素气体环境下使用高品质石英晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.

HM53R
