压控晶体振荡器(VCXO)用于微调工作频率，通常与锁相环结合使用。VCXO的振荡频率通常可以变化高达百万分之150(ppm)，因为晶体的高Q因子允许在小频率范围内“拉动”。

VCXO应用包括电信、测试和广播设备，因为它们使用户能够在电路处于活动状态时调整振荡频率，从而匹配输入信号。IQD的VCXO型号提供各种不同的“拉动”（有时称为“VCXO调谐范围”）和输出。我们还提供低抖动和低相位噪声VCXO，并且可以考虑针对特定应用进行定制设计。

IQXV-89是一个非常高性能的VCXO提供超低近载波相位噪声，适合RF/模拟应用和超针对高速串行数据和优化的低均方根相位抖动数字应用。

应用: 通信，以太网，SONET/SDH，DSL/ADSL，基站，无线局域网（wireless fidelity的缩写），WiMAX/无线局域网，

特点: 超低抖动0.05至0.3 ps集成式12kHz至20MHz，出色的近载波相位噪声性能CMOS、LVPECL或LVDS差分输出晶振选项，宽频率范围

频率参数：频率1.0MHz至800.0MHz
频率稳定性:10.00ppm至20.00ppm
频率稳定性(包括容差、温度范围、电源电压变化、负载变化和15年老化25摄氏度)

电气参数：电源电压选项:3.3V±10%，2.5V±5%
电源电流:CMOS最大值为1至40mA，LVPECL最大值40至120mA，LVDS最大30至80毫安，

拉动:最低每年50ppm

电压控制:绝对拉力范围:(APR)最小50ppm
总拉动范围:(频率从最小移动到
最大控制电压):最大100至250ppm
控制电压(标称1.65V): 0至3.3V
线性度(控制电压0.3至3V):最大10%
斜率:仅正值
调制带宽(控制电压0.3至3V):最小15kHz
输入阻抗:最小0.1至10MΩ
工作温度范围：-40至85摄氏度

输出兼容性：CMOS/LVPECL/LVDS
输出特性(CMOS最高200MHz):
负载:10pF
低输出(Vol):相对于最大值的10%
高输出(Voh): 90%Vs最小值
50%与45/55%最大值时的占空比
射频时间(@ 90%/10%):最大3ns
相位抖动(12kHz-20MHz):最大0.05至0.3皮秒均方根值
输出特性(LVPECL):
负载:50ω
输出低电平(Vol): Vs-1.6V最大值
输出高电平(Voh): Vs-1.03V最小值
占空比(@ Vs-1.3V): 45/55%最大值
射频时间(@ 80%/20%):最大0.6ns
相位抖动(12kHz-20MHz):最大0.05至0.3皮秒均方根值
输出特性(LVDS):
负载:100ω
差分输出电压:350mV
占空比(@ 1.25V):最大45/55%
射频时间:最大0.6ns
相位抖动(12kHz-20MHz):最大0.05至0.3皮秒均方根值
输出控制
启用/禁用:
逻辑“1”(70%对最小值)或无连接启用振荡器
输出
逻辑“0”(30% Vs最大值)禁用振荡器输出

IQXV-89是一个非常高性能的VCXO提供超低近载波相位噪声

噪声参数：
相位噪声(典型值为77.76MHz):
10赫兹时为-73分贝/赫兹
100赫兹时为-100分贝/赫兹
1kHz时为-128dBc/Hz
10kHz时为-137dBc/Hz
100kHz时为-148dBc/Hz
相位噪声(典型值为122.88MHz):
10Hz时为-67dBc/Hz
100赫兹时为-98分贝/赫兹
1kHz时为-127dBc/Hz
-147dBc/Hz @ 10kHz
100kHz时为-150dBc/Hz
环境参数：
冲击:MIL-STD-883，方法2002
储存温度范围:-55至125摄氏度
湿度:在85°C±2°C 85%相对湿度下放置48小时后
不凝结
热冲击:MIL-STD-883，方法1011
振动:MIL-STD-883，方法2007

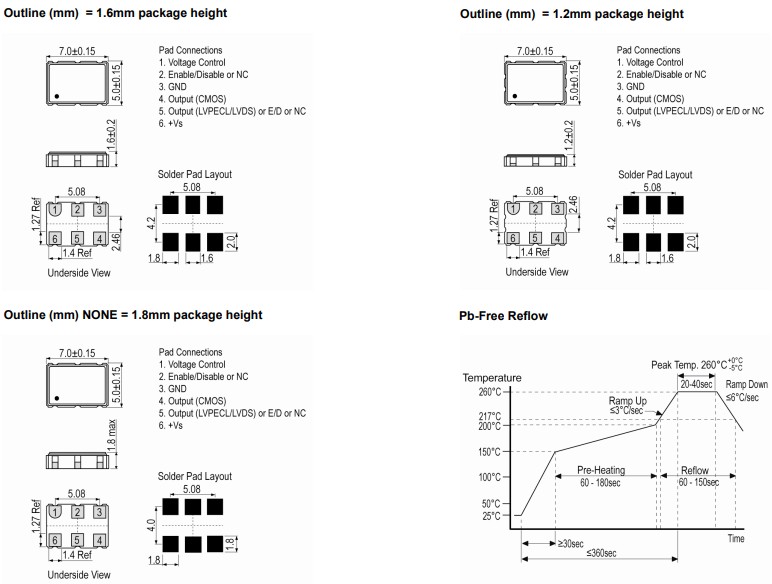

制造细节
最高过程温度:260°C(最大40秒)
RoHS回流260°C，最长40秒
