压控晶体振荡器VG-4231CE编码Q3614CE00004300常用于移动通信应用
压控晶振是石英晶体振荡器的一种，全称：电压控制晶体振荡器，是一种与晶体谐振器串联插入变容二二极管，根据外部加入的电压使二极管的容量发生变化，来达到输出频率可根据晶体谐振器的负载电容特性变化的晶体振荡器。

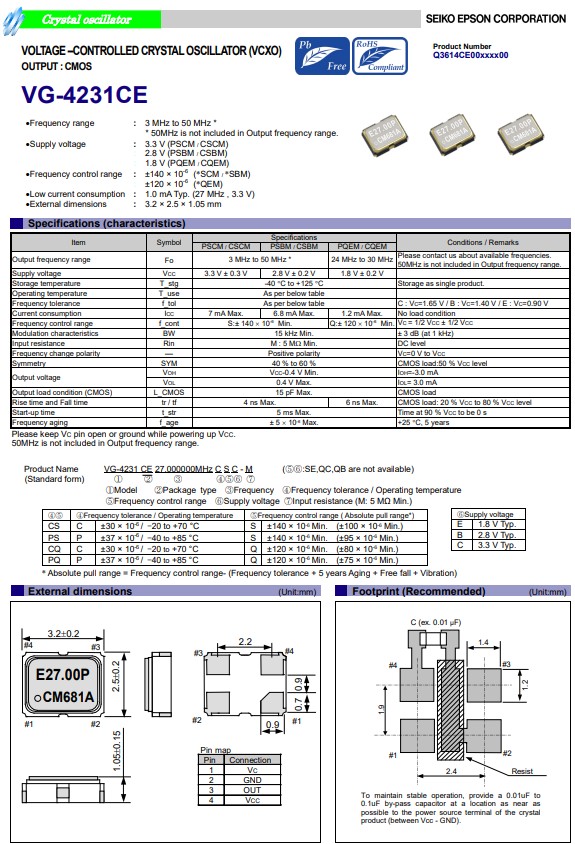

日本进口爱普生晶振VG-4231CE，是一款压控晶体振荡器，CMOS输出，小体积尺寸3.2x2.5mm有源晶振，四脚贴片晶振，低电源电压1.8V,2.8V,3.3V，频率范围3MHz至50MHz，具有超小型，轻薄型，低抖动，低功耗，低耗能，低损耗等特点，常用于移动通信、宽带、GPS，视频和仪器仪表的时钟同步。
压控晶体振荡器VG-4231CE编码Q3614CE00004300常用于移动通信应用
| Product Number |
 有源晶振
|
 Frequency
|
 LxWxH
|
 Output Wave
|
 Supply Voltage
|
 VC Range
|
| Q3614CE00000600 | VG-4231CE | 27.000000 MHz | 3.20 x 2.50 x 1.05 mm | CMOS | 1.600 to 2.000 V | 0.9 +/-0.9V |
| Q3614CE00001100 | VG-4231CE | 27.000000 MHz | 3.20 x 2.50 x 1.05 mm | CMOS | 3.000 to 3.600 V | 1.65 +/-1.65V |
| Q3614CE00001200 | VG-4231CE | 27.000000 MHz | 3.20 x 2.50 x 1.05 mm | CMOS | 3.000 to 3.600 V | 1.65 +/-1.65V |
| Q3614CE00001300 | VG-4231CE | 24.576000 MHz | 3.20 x 2.50 x 1.05 mm | CMOS | 1.600 to 2.000 V | 0.9 +/-0.9V |
| Q3614CE00002300 | VG-4231CE | 24.576000 MHz | 3.20 x 2.50 x 1.05 mm | CMOS | 3.000 to 3.600 V | 1.65 +/-1.65V |
| Q3614CE00002400 | VG-4231CE | 16.384000 MHz | 3.20 x 2.50 x 1.05 mm | CMOS | 3.000 to 3.600 V | 1.65 +/-1.65V |
| Q3614CE00002700 | VG-4231CE | 17.734475 MHz | 3.20 x 2.50 x 1.05 mm | CMOS | 3.000 to 3.600 V | 1.65 +/-1.65V |
| Q3614CE00002900 | VG-4231CE | 24.000000 MHz | 3.20 x 2.50 x 1.05 mm | CMOS | 3.000 to 3.600 V | 1.65 +/-1.65V |
| Q3614CE00003100 | VG-4231CE | 36.000000 MHz | 3.20 x 2.50 x 1.05 mm | CMOS | 3.000 to 3.600 V | 1.65 +/-1.65V |
| Q3614CE00004100 | VG-4231CE | 25.000000 MHz | 3.20 x 2.50 x 1.05 mm | CMOS | 3.000 to 3.600 V | 1.65 +/-1.65V |
| Q3614CE00004300 | VG-4231CE | 32.768000 MHz | 3.20 x 2.50 x 1.05 mm | CMOS | 2.600 to 3.000 V | 1.4 +/-1.4V |
| Q3614CE00004400 | VG-4231CE | 25.000000 MHz | 3.20 x 2.50 x 1.05 mm | CMOS | 3.000 to 3.600 V | 1.65 +/-1.65V |
| Q3614CE00004600 | VG-4231CE | 12.288000 MHz | 3.20 x 2.50 x 1.05 mm | CMOS | 3.000 to 3.600 V | 1.65 +/-1.65V |
| Q3614CE00006000 | VG-4231CE | 11.289600 MHz | 3.20 x 2.50 x 1.05 mm | CMOS | 3.000 to 3.600 V | 1.65 +/-1.65V |
| Q3614CE00006100 | VG-4231CE | 32.768000 MHz | 3.20 x 2.50 x 1.05 mm | CMOS | 3.000 to 3.600 V | 1.65 +/-1.65V |
| Q3614CE00006200 | VG-4231CE | 24.000000 MHz | 3.20 x 2.50 x 1.05 mm | CMOS | 3.000 to 3.600 V | 1.65 +/-1.65V |
| Q3614CE00006600 | VG-4231CE | 28.636360 MHz | 3.20 x 2.50 x 1.05 mm | CMOS | 1.600 to 2.000 V | 0.9 +/-0.9V |
| Q3614CE00007100 | VG-4231CE | 32.768000 MHz | 3.20 x 2.50 x 1.05 mm | CMOS | 3.000 to 3.600 V | 1.65 +/-1.65V |
| Q3614CE00007200 | VG-4231CE | 12.288000 MHz | 3.20 x 2.50 x 1.05 mm | CMOS | 3.000 to 3.600 V | 1.65 +/-1.65V |
| Q3614CE00008000 | VG-4231CE | 16.777216 MHz | 3.20 x 2.50 x 1.05 mm | CMOS | 3.000 to 3.600 V | 1.65 +/-1.65V |
| Q3614CE00008100 | VG-4231CE | 12.000000 MHz | 3.20 x 2.50 x 1.05 mm | CMOS | 3.000 to 3.600 V | 1.65 +/-1.65V |
| Q3614CE00008200 | VG-4231CE | 24.000000 MHz | 3.20 x 2.50 x 1.05 mm | CMOS | 1.600 to 2.000 V | 0.9 +/-0.9V |
| Q3614CE00008300 | VG-4231CE | 25.165800 MHz | 3.20 x 2.50 x 1.05 mm | CMOS | 1.600 to 2.000 V | 0.9 +/-0.9V |
| Q3614CE00009400 | VG-4231CE | 9.600000 MHz | 3.20 x 2.50 x 1.05 mm | CMOS | 2.600 to 3.000 V | 1.4 +/-1.4V |
| Q3614CE00009500 | VG-4231CE | 32.000000 MHz | 3.20 x 2.50 x 1.05 mm | CMOS | 3.000 to 3.600 V | 1.65 +/-1.65V |
| Q3614CE00009700 | VG-4231CE | 25.000000 MHz | 3.20 x 2.50 x 1.05 mm | CMOS | 1.600 to 2.000 V | 0.9 +/-0.9V |
| Q3614CE00009800 | VG-4231CE | 13.560000 MHz | 3.20 x 2.50 x 1.05 mm | CMOS | 3.000 to 3.600 V | 1.65 +/-1.65V |
| Q3614CE00009900 | VG-4231CE | 12.000000 MHz | 3.20 x 2.50 x 1.05 mm | CMOS | 3.000 to 3.600 V | 1.65 +/-1.65V |
压控晶振（VCXO）是通过红外加控制电压使振荡效率可变或是可以调制的石英晶体振荡器，其振荡频率由晶体决定，可用控制电压在小范围内进行频率调整。VCXO大多用于锁相技术、频率负反馈调制的目的。 控制电压范围一般为0V至2V或0V至3V。VCXO的调谐范围为±100ppm至±200ppm。
压控晶振主要由石英谐振器、变容二极管和振荡电路组成。其工作原理是通过控制电压来改变变容二极管的电容，从而“拉动”石英谐振器的频率，达到调频的目的。
