Microchip低功耗晶振,VS-705-ECE-KAAN-983M040000,单频VCSO振荡器

频率：983.04MHz

尺寸：5.0x7.5x2.5mm

Microchip低功耗晶振,VS-705-ECE-KAAN-983M040000,单频VCSO振荡器，美国进口晶振，Microchip晶振，型号：VS-705，编码为：VS-705-ECE-KAAN-983M040000，频率为：983.04MHz，小体积晶振尺寸： 5.0x7.5x2.5mm，六脚贴片晶振，石英晶振，VCSO低抖动电压控制声表面波振荡器，有源晶振，石英晶体振荡器。VS-705是一个电压控制表面波振荡器，在内部声波滤波器的基频工作。声表面滤波器是一种高q石英器件，使电路能够在较宽的工作温度范围内实现低相位抖动性能。为输出频率小于491.52MHz设置一个分频器电路。振荡器被安置在一个密封的无铅表面安装包装，并提供在胶带和卷轴。它有一个三状态输出选择功能，提供三个条件之一：输出禁用、输出集或输出启用。应用于：时钟平滑和变频器的PLL电路。

订购热线：0755-27838351

Microchip低功耗晶振,VS-705-ECE-KAAN-983M040000,单频VCSO振荡器，参数表

Parameter

Symbol

Minimum

Typical

Maximum

Units

Notes

Frequency

Nominal Frequency

983.04

MHz

1,2,3

Absolute Pull Range

APR

ppm

1,2,3,9

Linearity

Lin

2,4,9

Gain Transfer

+445

ppm/V

2,9

Temperature Stability

fSTAB

100

ppm

1,7

Supply

Voltage (± 10%)

VCC

2.97

3.3

3.63

2,3

Current (Typical 50Ω Load)

ICC

Current (No Load)

ICC

Outputs

Mid Level

VCC-1.5

VCC-1.3

VCC-1.1

2,3

Single Ended Swing

750

mV-pp

2,3

Differential Swing

1.5

V-pp

2,3

Current

IOUT

Rise Time

180

250

ps-pp

6,7

Fall Time

180

250

ps-pp

6,7

Symmetry

SYM

2,3

Spurious Suppression

dBc

Jitter (>491.52 MHz to <1000.0 MHz)

φJ

150

fs-rms

7,8

Jitter (>245.76 MHz to <491.52 MHz)

φJ

190

fs-rms

7,8

Jitter (>122.88 MHz to <245.76 MHz)

φJ

280

fs-rms

7,8

Control Voltage

Input Impedance (Output Enabled)

123

kΩ

Input Impedance (Output Disabled)

472

kΩ

Modulation Bandwidth

200

kHz

Operating Temperature

TOP

-40

+85

°C

1,3

Package Size

5.0 x 7.5 x 2.5

Mass

0.17

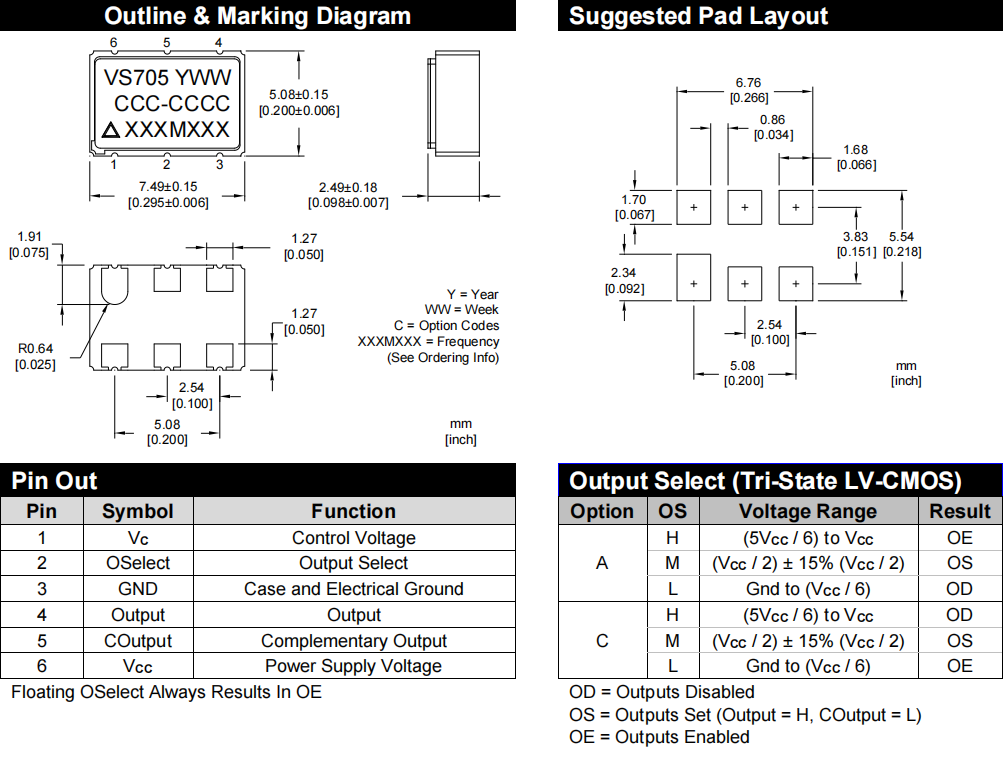

Microchip低功耗晶振,VS-705-ECE-KAAN-983M040000,单频VCSO振荡器，尺寸图

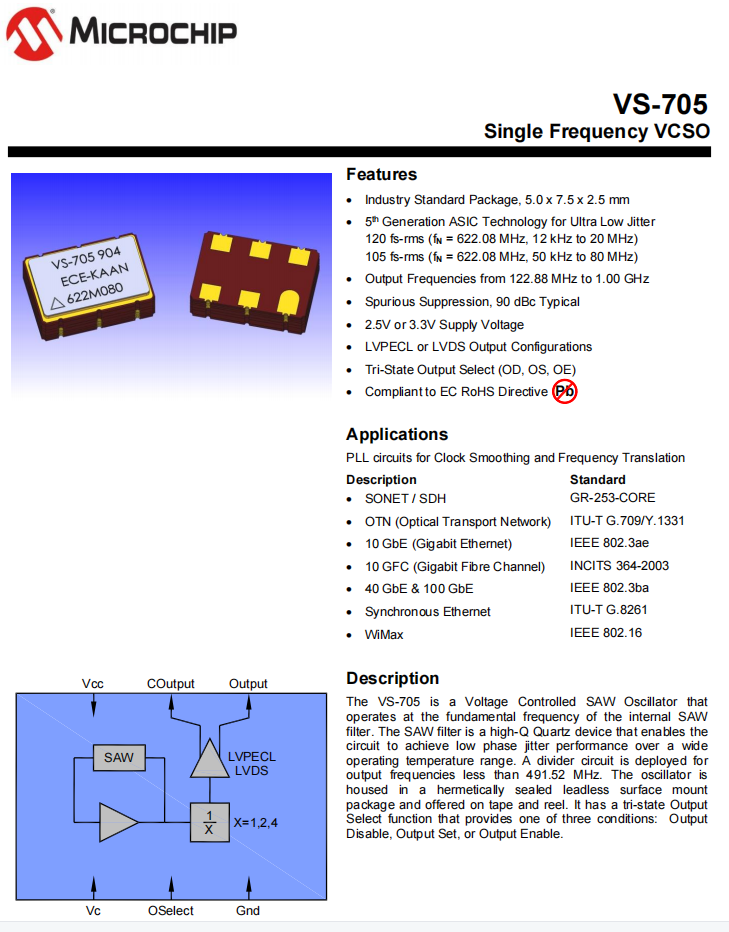

Microchip低功耗晶振,VS-705-ECE-KAAN-983M040000,单频VCSO振荡器

产品特点：
行业标准包装，5.0x7.5x2.5毫米贴片晶振
用于超低抖动的第五代ASIC技术
120 fs rms（fN=622.08MHz，12kHz至20MHz）
105 fs rms（fN=622.08MHz，50kHz至80MHz）
输出频率从122.88 MHz到1.00GHz
杂散抑制，典型90 dBc
2.5V或3.3V电源电压
LVPECL或LVDS输出配置
三态输出选择（OD、OS、OE）
符合EC RoHS指令
